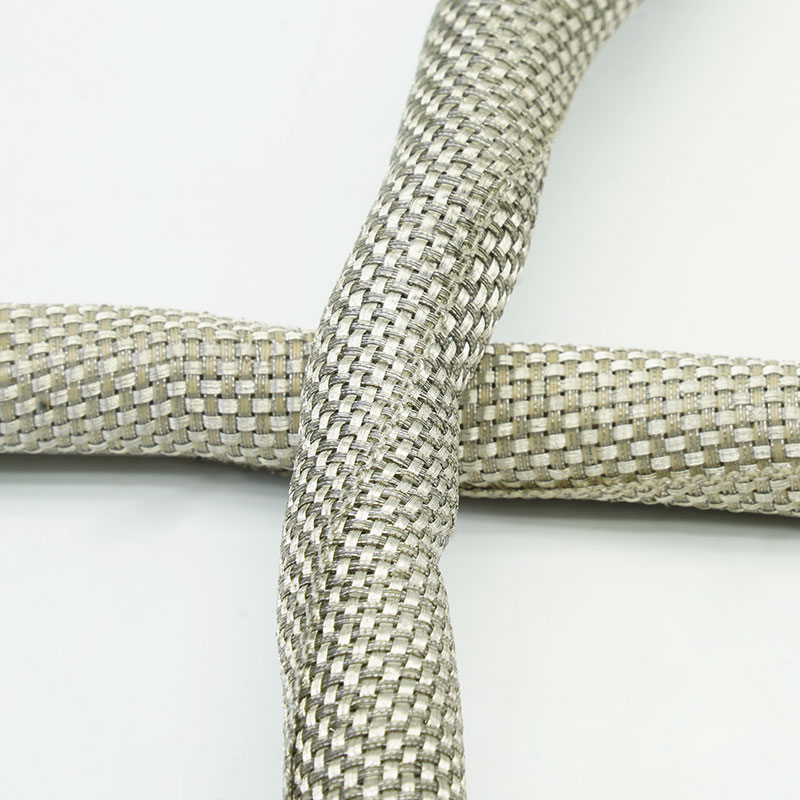

Tại sao nên chọn ống chắn EMI tự đóng MBS-TC-S?
• Xây dựng một lớp chắn dẫn điện đáng tin cậy
Lớp bện bằng đồng mạ thiếc tạo ra một lớp dẫn điện chắc chắn bao quanh các cụm cáp nhạy cảm.
• Nâng cấp mà không cần đi lại dây điện.
Cấu hình chia tách tự đóng được lắp đặt sau khi các đầu nối và nhánh đã được đặt đúng vị trí.
• Hỗ trợ tiếp đất đáng tin cậy
Dây bện kim loại có thể được nối với vỏ bọc phía sau, kẹp hoặc vỏ bọc nối đất bằng cách sử dụng đầu nối phù hợp.
• Cải thiện độ bền của thiết bị đầu cuối
Lớp mạ thiếc mang lại khả năng chống oxy hóa bề mặt và khả năng hàn tốt hơn so với đồng trần.

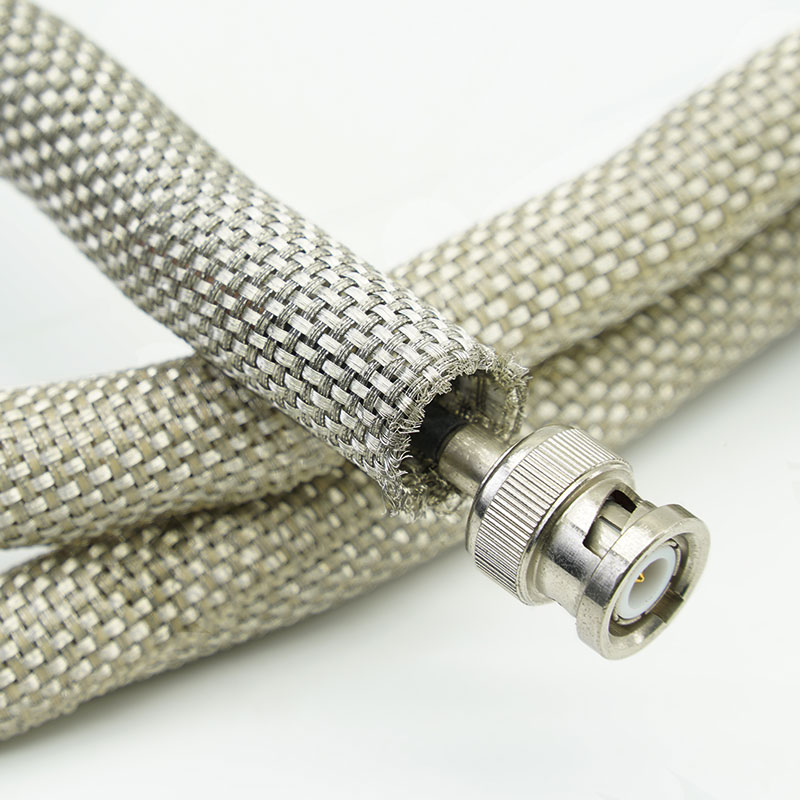

1. Dây bện bằng đồng mạ thiếc
Kết hợp tính dẫn điện của đồng với bề mặt mạ thiếc bảo vệ.

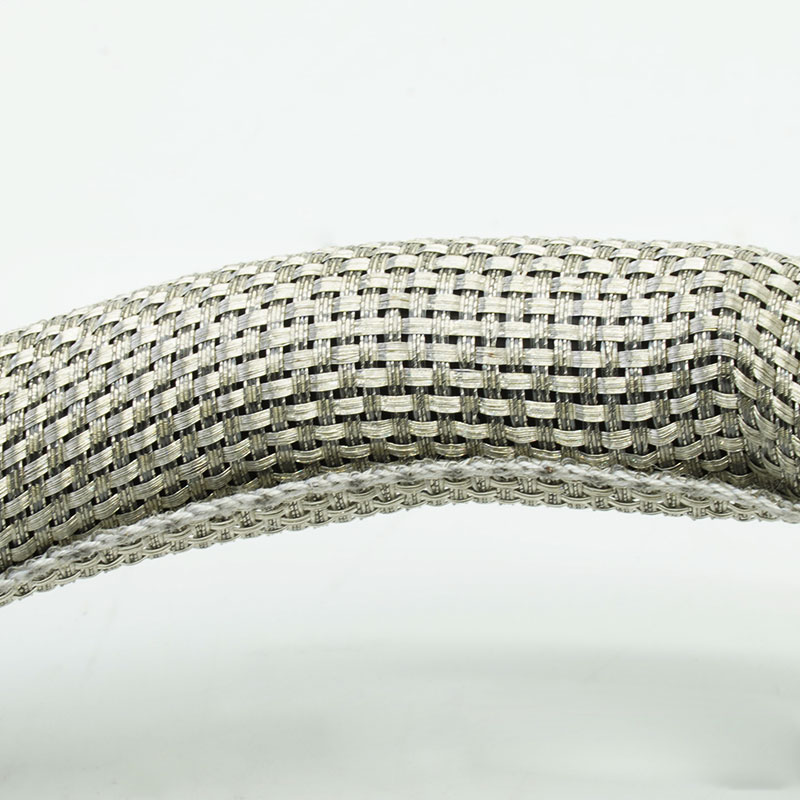

2. Cấu trúc bao bọc tự đóng
Duy trì vùng phủ sóng dẫn điện xung quanh phạm vi bó dây đã được xác định.

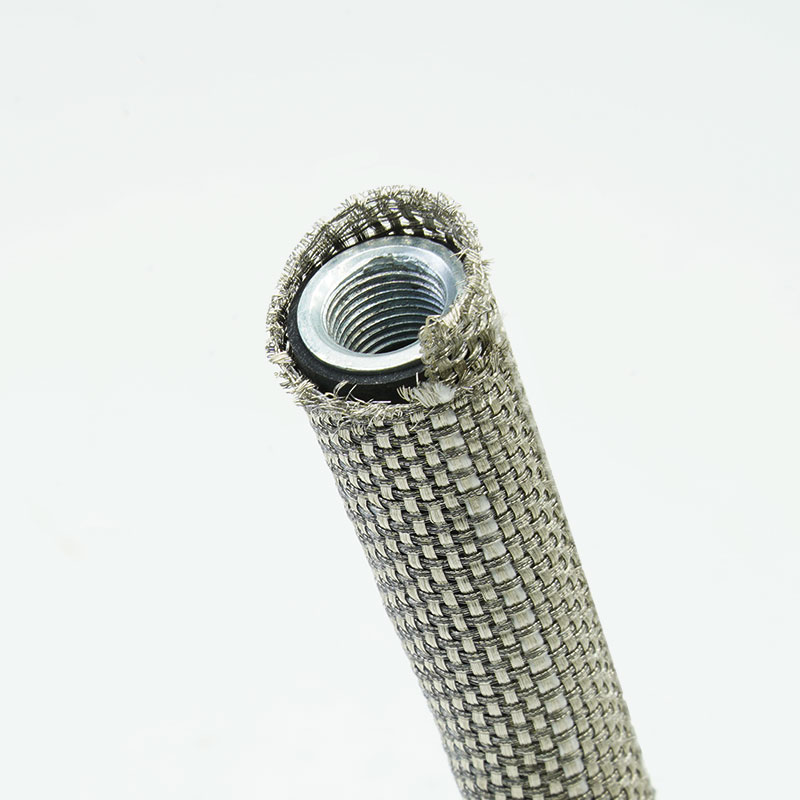

3. Lắp đặt kiểu vào bên hông
Phù hợp với các bộ dây dẫn hoàn chỉnh mà không cần tháo đầu nối.
4. Khả năng nối đất và liên kết
Hỗ trợ kết nối trở kháng thấp với các cấu trúc thiết bị dẫn điện.
5. Kết cấu kim loại linh hoạt
Theo sát các khúc uốn của cáp và sự thay đổi hình dạng của bó dây.
6. Hỗ trợ che chắn nhiễu điện từ (EMI) và nhiễu tần số vô tuyến (RFI).
Giúp giảm nhiễu bức xạ trong các cụm lắp ráp được thiết kế đúng cách.
7. Cấu hình dẫn điện tùy chỉnh
Có thể xem xét đường kính dây, độ phủ, độ chồng chéo, kích thước và chiều dài hoàn thiện.
| Vật liệu | Đồng mạ thiếc & PPS |
| Sự thi công | Dây bện kim loại tự đóng |
| Bảo hiểm Shield | Phạm vi bao phủ bện dành riêng cho dự án |
| Hình thức tiêu chuẩn | tông màu đồng kim loại |
| Sự chồng chéo | ≥35% |
| Nhiệt độ làm việc | -40℃~+125℃ |
| Tính dễ cháy | Tự dập tắt |
| Hiệu quả che chắn | ≥75 dB (30 MHz-3GHz) theo tiêu chuẩn GB/T 30142-2013. |
| Màu tiêu chuẩn | Màu bạc tự nhiên |
| Tài liệu tuân thủ | RoHS, REACH |
| Dụng cụ cắt | Kéo |
| Định dạng cung cấp | Cuộn hoặc đoạn cắt |
Thông số kỹ thuật
Mã số linh kiện | ID (mm) | OD (mm) | Độ rộng lan tỏa (mm) | Đóng gói Chiều dài (m/cuộn) |
|
MBS-TC-006-TC-S | 6±2 | 8±2 | 29±3 | 100 |
MBS-TC-008-TC-S | 8±2 | 10±2 | 40±5 | 100 |
MBS-TC-010-TC-S | 10±2 | 12±2 | 50±5 | 100 |
| 13±2 | 13±2 | 63±5 | 100 |
| 16±2 | 16±2 | 77±5 | 50 |
| 19±2 | 19±2 | 93±5 | 25 |
| 25±2 | 25±2 | 122±5 | 25 |
| 32±2 | 32±2 | 156±5 | 25 |
| 38±2 | 38±2 | 185±5 | 25 |
Ứng dụng điển hình
Hệ thống điều khiển công nghiệp
Che chắn các cáp cảm biến, cáp mã hóa và cáp truyền thông được bố trí gần các bộ truyền động, công tắc tơ và động cơ.
Điện tử ô tô và xe điện
Bổ sung lớp chắn hữu ích cho các bó dây tín hiệu và truyền thông điện áp thấp gần thiết bị chuyển mạch.
Thiết bị robot và servo
Đảm bảo lớp phủ dẫn điện xung quanh hệ thống dây dẫn phản hồi và điều khiển cần tiếp cận để sửa chữa.
Điện tử công suất và hệ thống thử nghiệm
Hỗ trợ việc nối cáp với vỏ thiết bị xung quanh các bộ chuyển đổi, bộ biến tần và thiết bị phòng thí nghiệm.
Các kết nối thiết bị nối đất
Cung cấp một lớp vỏ dẫn điện linh hoạt, phù hợp trong trường hợp cần đảm bảo cả tính liên tục của lớp chắn và khả năng tiếp cận bằng cơ học.
Xác định phạm vi bó dây, vùng phủ sóng cần thiết, dải tần số, điện trở hoặc mục tiêu liên kết và phương pháp đấu nối. Chỉ định hình dạng đầu nối, bán kính uốn cong, chuyển động, dòng điện dự kiến và môi trường. Hiệu suất của lớp chắn phụ thuộc rất nhiều vào sự tiếp xúc chu vi liên tục, sự chồng lấp và nối đất; lớp vỏ bọc nên được đánh giá như một phần của toàn bộ cụm EMC.
Có thể tùy chỉnh
Kích thước danh nghĩa và độ chồng lấp - Phù hợp với phạm vi gói thực tế và mục tiêu phủ sóng.
Mật độ bện và cấu trúc sợi - Được điều chỉnh để ưu tiên tính linh hoạt, trọng lượng và khả năng chắn sóng.
Cắt theo chiều dài và chuẩn bị cành - Các chi tiết cụ thể theo dự án sẽ được cung cấp sau khi xem xét bản vẽ.
Nhận dạng và đóng gói - Nhãn, cuộn, bộ dụng cụ và bao bì OEM có sẵn theo thỏa thuận.
Các thông tin về vật liệu như RoHS và REACH có thể được cung cấp cho cấu trúc đã được xác nhận. Hiệu quả che chắn, điện trở DC, khả năng chịu dòng điện, khả năng chống ăn mòn và hiệu suất nhiệt độ yêu cầu dữ liệu cụ thể cho từng sản phẩm. Sự phù hợp về EMC và điện cuối cùng phải được xác minh trên cụm lắp ráp của khách hàng và hệ thống đấu nối của nó.
Kiểm soát vật liệu - Danh tính và tình trạng bề mặt của dây đồng mạ thiếc được xác minh.
Kiểm tra cấu trúc bện - Theo dõi độ phủ, tình trạng sợi và độ đồng nhất của các mối nối.
Kiểm tra độ kín và độ khít - Hiệu suất tự đóng được kiểm tra trên các đường kính bó ống tiêu biểu.
Kiểm tra an toàn điện - Có thể yêu cầu kiểm tra thông mạch hoặc điện trở trước khi đóng gói cuối cùng.
01. Nên kết thúc phần ống bọc như thế nào?
Hãy sử dụng phương pháp trở kháng thấp phù hợp với dải tần số, tốt nhất là sử dụng phương pháp tiếp xúc vòng quanh với đầu nối hoặc vỏ thiết bị.
02.Phương pháp bện tự khép có phù hợp với cành cây không?
Đúng vậy. Nó có thể mở cục bộ xung quanh các lối ra cáp, nhưng phải duy trì sự chồng lấp và liên tục của đường nối đất.
03.Nó có giá trị hiệu quả che chắn phổ quát không?
Không. Kết quả có thể khác nhau tùy thuộc vào tần suất, phạm vi phủ sóng, đường kính lắp đặt, mối nối và chất lượng đầu nối.
Vui lòng cung cấp phạm vi đường kính cáp, phạm vi tần số mục tiêu, phương pháp nối đất, môi trường lắp đặt, chiều dài và số lượng thành phẩm. MJ FLEX sẽ xem xét cấu hình và đề xuất mẫu hoặc báo giá phù hợp.
