Tại sao nên chọn ống bọc dệt STW-PET-FR-V0?
1. Đáp ứng yêu cầu vật liệu V-0 đã được xác định.
Các tài liệu tham khảo hỗ trợ các dự án xây dựng yêu cầu tiêu chuẩn UL 94 V-0 thay vì yêu cầu chống cháy chung chung.
2. Nâng cấp hệ thống dây dẫn hiện có
Thiết kế lắp đặt bên hông cho phép bổ sung lớp bảo vệ chống cháy mà không cần tháo các đầu nối.
3. Đảm bảo hệ thống dây điện của thiết bị luôn hoạt động tốt.
Ống bọc có thể mở ra để kiểm tra, thay thế và tiếp cận nhánh cây.
4. Phê duyệt riêng biệt vật liệu và hệ thống
Có thể xem xét lại tài liệu, đồng thời lưu ý rằng thiết bị cuối cùng có thể cần được đánh giá riêng.
1. Hiệu suất vật liệu UL 94 V-0
Cấu trúc được đề cập hỗ trợ phân loại khả năng bắt lửa của nhựa theo quy định.

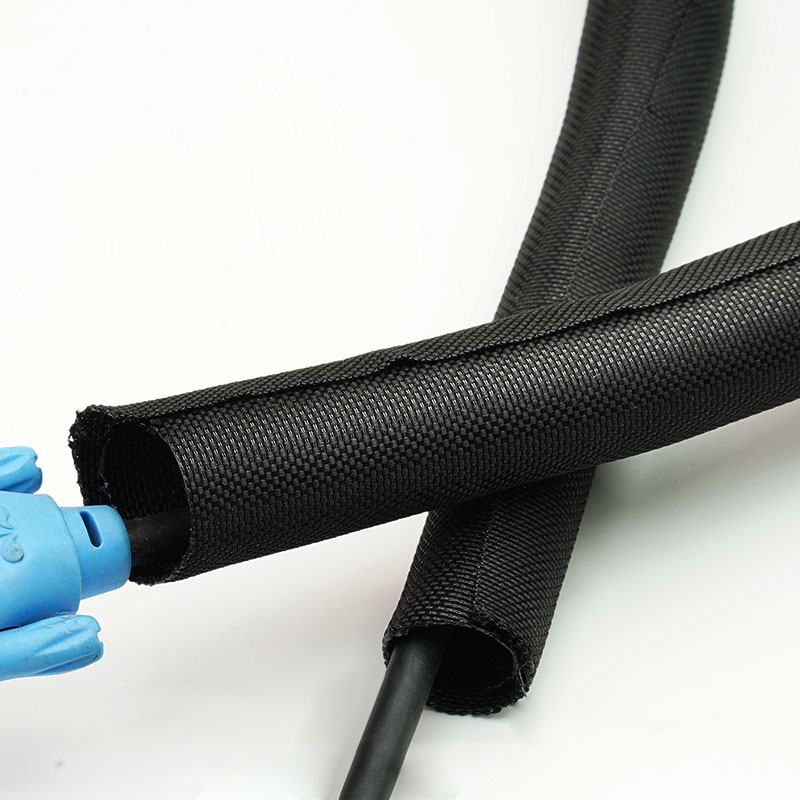

2. Cấu trúc chia tách tự đóng
Nó quấn quanh các dây cáp hiện có và tự động trở về vị trí đóng.

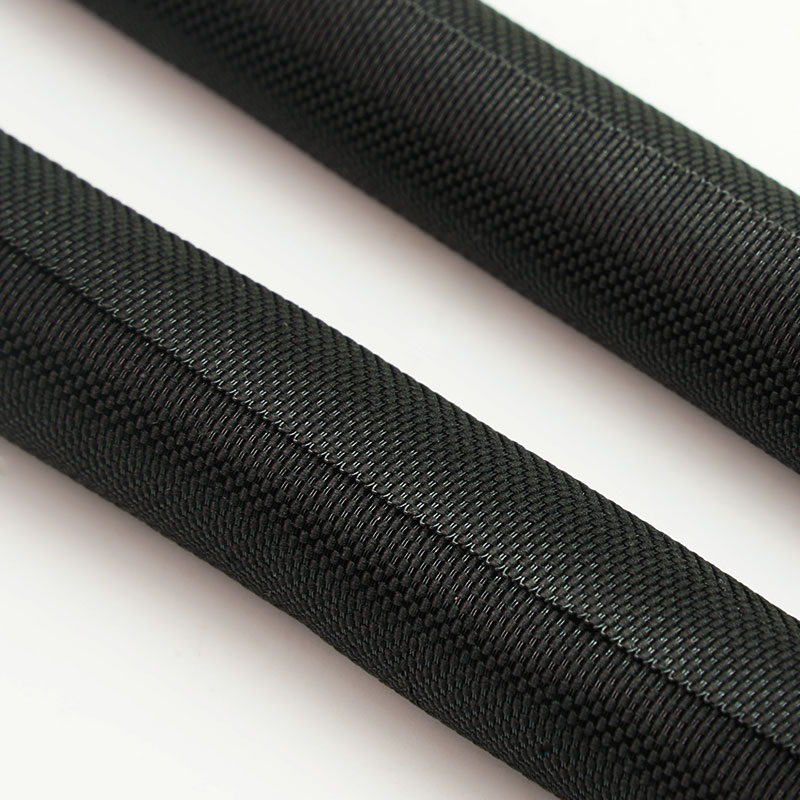

3. PET dệt chống cháy
Kết hợp tính linh hoạt của chất liệu dệt với khả năng kiểm soát sự bắt lửa của vật liệu.
4. Khả năng tiếp cận để nâng cấp và bảo trì
Hỗ trợ lắp đặt và bảo trì mà không cần tháo đầu nối.
5. Khả năng bảo vệ chống mài mòn linh hoạt
Giúp hạn chế sự mài mòn vỏ cáp bên trong thiết bị và tủ điện.
6. Sự chồng chéo có kiểm soát
Cung cấp khả năng che phủ liên tục khi có kích thước phù hợp.
7. Hỗ trợ tài liệu tuân thủ
Các báo cáo và tuyên bố liên quan có thể được đối chiếu với công trình đã đặt hàng.
| Vật liệu | Sợi đơn PET chống cháy + Đa sợi 900D |
| Sự thi công | Gói hàng tự đóng dạng tách rời |
| Sự chồng chéo | ≥35% |
| Nhiệt độ làm việc | -40°C đến +150°C |
| Điểm nóng chảy | 240±10°C |
| Tính dễ cháy | UL94 V0 |
| Khả năng chống mài mòn | Tham khảo tiêu chuẩn ISO6722 |
| Khả năng chống lão hóa | Tham khảo tiêu chuẩn ISO6722 |
| Khả năng chống chất lỏng | Tham khảo GMW14327 |
| Màu tiêu chuẩn | Đen |
| Chứng nhận | Tuân thủ RoHS, REACH, không chứa halogen. |
| Không chứa halogen | Đúng |
| Chống tia cực tím | Đúng |
| Dụng cụ cắt | Lưỡi dao hoặc dao nóng |
Thông số kỹ thuật
Mã số linh kiện | Kích thước danh nghĩa (mm) | Độ rộng lan tỏa
(mm) | Khoảng đường kính bó dây (mm) | Đóng gói Chiều dài (m/cuộn) |
Tối thiểu | Tối đa |
STW-PET-003-BK-FR-V0 | Φ3 | 25±2 | 2 | 4 | 200 |
STW-PET-005-BK-FR-V0 | Φ5 | 29±2 | 4 | 6 | 200 |
STW-PET-006-BK-FR-V0 | Φ6 | 34±2 | 4 | 7 | 200 |
STW-PET-008-BK-FR-V0 | Φ8 | 46±2 | 6 | 10 | 100 |
STW-PET-010-BK-FR-V0 | Φ10 | 55±2 | 8 | 11 | 100 |
STW-PET-013-BK-FR-V0 | Φ13 | 65±2 | 12 | 15 | 100 |
STW-PET-016-BK-FR-V0 | Φ16 | 77±2 | 15 | 18 | 100 |
STW-PET-019-BK-FR-V0 | Φ19 | 104±5 | 18 | 20 | 50 |
| | | 23 | 26 | 25 |
| | | 27 | 31 | 25 |
| | | 30 | 34 | 25 |
| | | 37 | 40 | 25 |
| | | 48 | 52 | 25 |
● Lưu ý: Chọn kích thước phù hợp với đường kính thực tế của bó dây và đảm bảo độ chồng lấp ít nhất 35% sau khi lắp đặt.
Ứng dụng điển hình
Tủ điều khiển điện
Bảo vệ hệ thống dây dẫn điện, tín hiệu và điều khiển được bố trí hợp lý theo tiêu chuẩn vật liệu V-0.
Thiết bị pin và lưu trữ năng lượng
Bao bọc các bó dây phụ và dây điện áp thấp trong khi vẫn đảm bảo khả năng tiếp cận để bảo trì.
Thiết bị sạc
Bảo vệ các nhóm cáp bên trong các mô-đun và vỏ thiết bị, tuân theo quy trình kiểm tra ở cấp độ thiết bị.
Thiết bị và dụng cụ
Bao gồm hệ thống dây điện bên trong được bố trí sát với vỏ máy và các linh kiện.
Thiết bị sản xuất điện tử
Bổ sung khả năng bảo vệ hữu ích cho các cụm cáp đã được đấu nối.
Xác nhận rằng UL 94 V-0 là phân loại được chỉ định; nó không thể thay thế cho VW-1 hoặc EN 45545-2. Cung cấp phạm vi bó dây, yêu cầu về độ chồng chéo, nhiệt độ, vị trí lắp đặt và các tài liệu cần thiết. Phê duyệt phải đề cập đến vật liệu và cấu trúc đã đặt hàng chính xác.
Có thể tùy chỉnh
• Lựa chọn kích thước đã được phê duyệt - Đường kính và độ chồng chéo phù hợp với bó cáp.
• Các mảnh đã được cắt sẵn - Chiều dài dự án với dung sai kích thước và độ dài cuối cùng đã được thỏa thuận.
• Nhãn truy xuất nguồn gốc - Thông tin về lô hàng, dự án và tài liệu trên bao bì.
• Bao bì OEM - Chiều dài cuộn tùy chỉnh, bộ dụng cụ, nhãn và thùng carton.
Tiêu chuẩn UL 94 V-0 áp dụng cho vật liệu hoặc cấu trúc ống bọc được đề cập và không chứng nhận toàn bộ bộ dây dẫn hoặc thiết bị. Tiêu chuẩn này khác với VW-1, FMVSS 302 và EN 45545-2. Các tài liệu RoHS, REACH và không chứa halogen áp dụng cần phải phù hợp với cấu trúc được cung cấp.
• Vật liệu FR được kiểm soát - Sợi chống cháy đã được phê duyệt và kiểm tra trước khi sản xuất.
• Xác minh sự chồng chéo - Việc đóng gói được kiểm tra trên toàn bộ phạm vi gói được chỉ định.
• Khả năng truy xuất nguồn gốc quy trình - Nguyên liệu và lô sản xuất được lưu giữ.
• Bản phát hành có văn bản - Kích thước, hình thức, nhãn mác và các tệp tin yêu cầu đã được xác minh.
01. Tiêu chuẩn UL 94 V-0 có giống với VW-1 không?
Không. Chúng thuộc các loại xét nghiệm khác nhau và không thể thay thế cho nhau nếu không được chấp thuận.
02. Liệu chứng nhận V-0 có áp dụng cho toàn bộ bộ dây an toàn không?
Không. Điều này chỉ áp dụng cho chất liệu hoặc cấu trúc ống tay áo được đề cập.

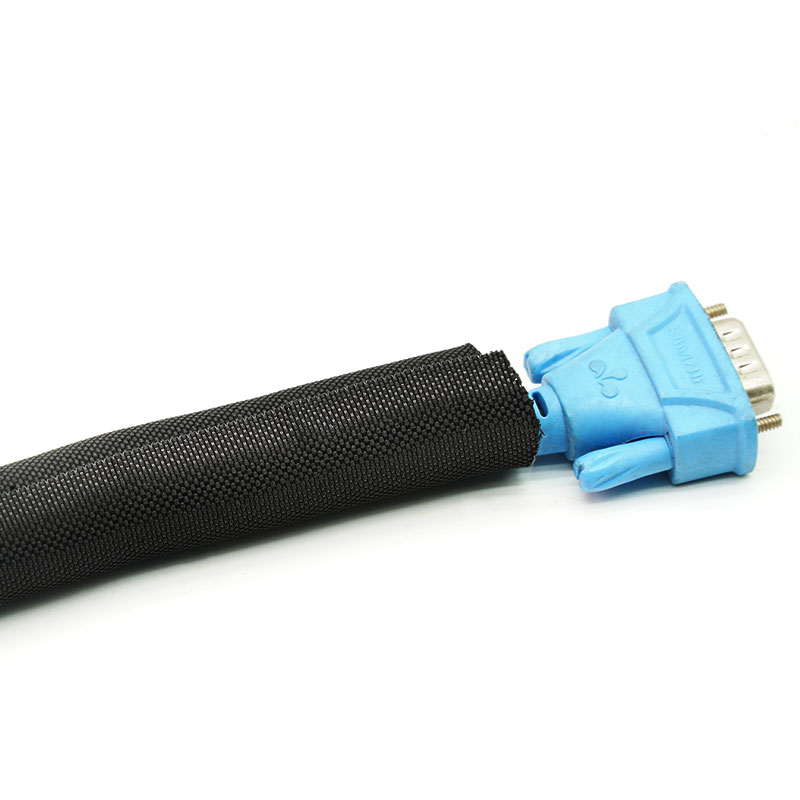

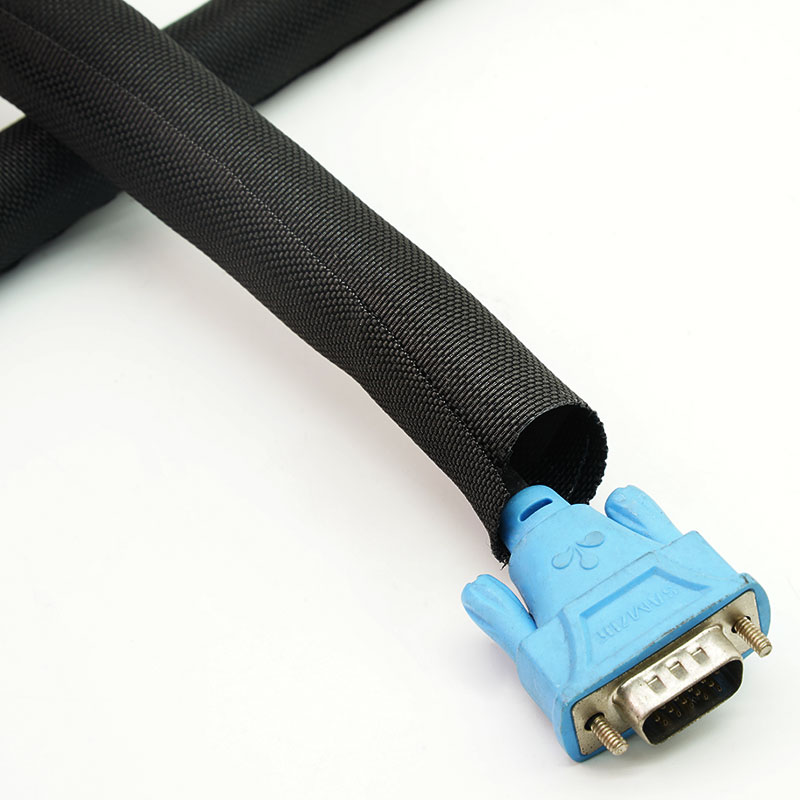

03. Có thể lắp đặt sau khi đã gắn các đầu nối không?
Đúng vậy. Thiết kế dạng cuốn chia đôi giúp việc lắp đặt dễ dàng từ bên hông.
Vui lòng cung cấp thông tin về phạm vi bó dây, môi trường lắp đặt, tiêu chuẩn yêu cầu, chiều dài cắt và số lượng. MJ FLEX sẽ đề xuất cấu trúc phù hợp và sắp xếp mẫu hoặc báo giá.
