Tại sao nên chọn HPS-NY-S-T10?
•Kéo dài thời gian bảo dưỡng tại các điểm ma sát đã biết.

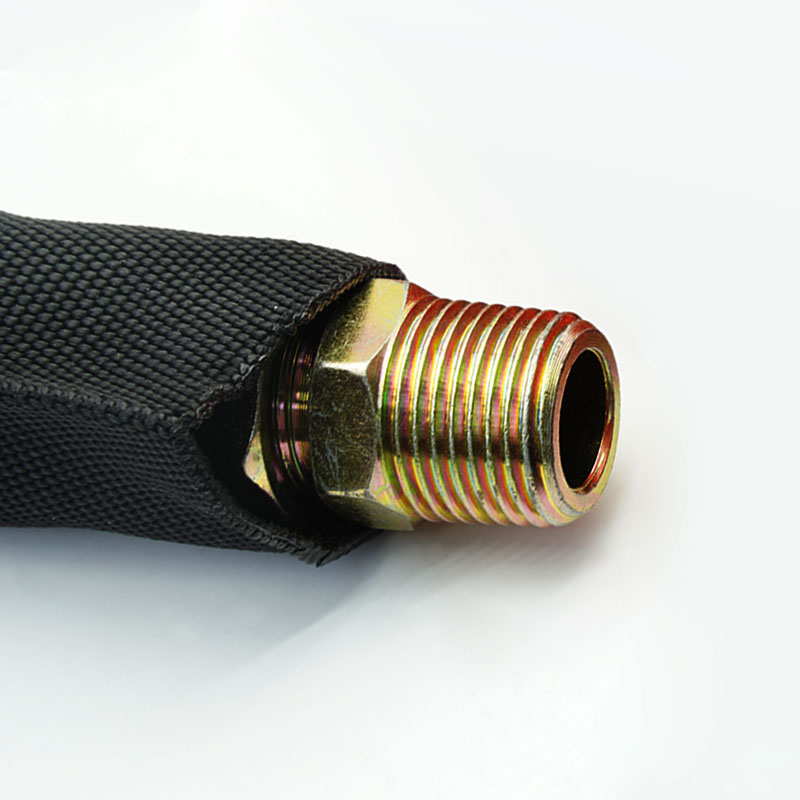

Ống bọc này đảm nhận các tiếp xúc bề mặt thông thường mà nếu không có nó sẽ tác động trực tiếp lên vỏ ống dẫn thủy lực.
•Thêm một lớp vải dày dặn hơn để mặc.
Thành ống dày 1,0 mm (danh nghĩa) cung cấp thêm vật liệu giữa ống mềm và các bộ phận kim loại xung quanh, giúp bảo vệ thiết bị nói chung.
•Ổn định các tuyến đường di chuyển trong quá trình vận hành
Việc giữ các ống dẫn liền kề thành một bó nhất định sẽ hạn chế sự tiếp xúc ngẫu nhiên khi các xi lanh, cần gạt hoặc hệ thống lái hoạt động.

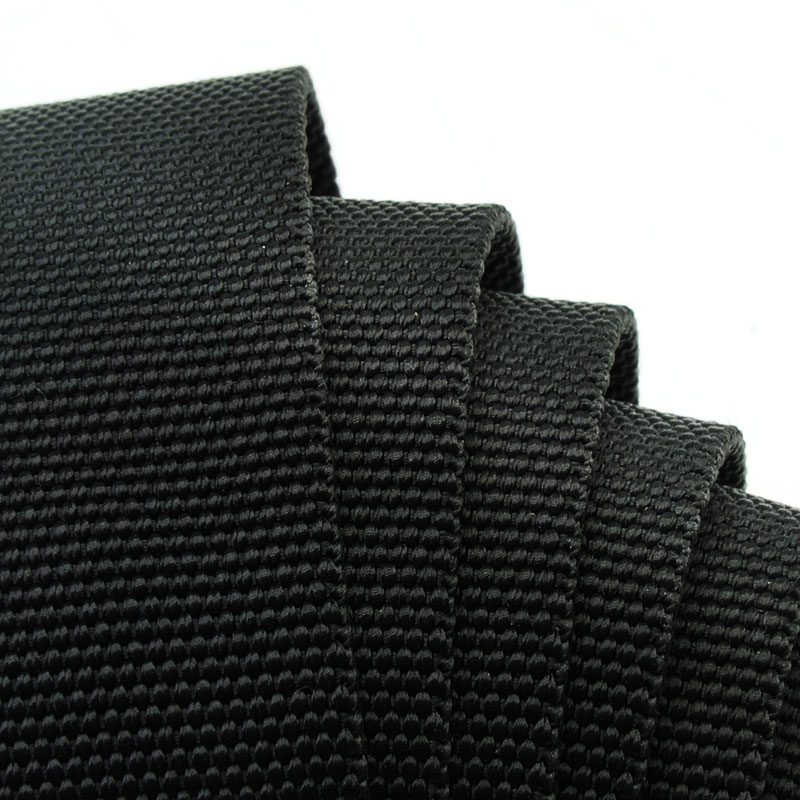

1.Độ dày thành danh nghĩa 1,0 mm
Cung cấp lớp vải bảo vệ dày hơn cho các tuyến đường có sự tiếp xúc cơ học thường xuyên.

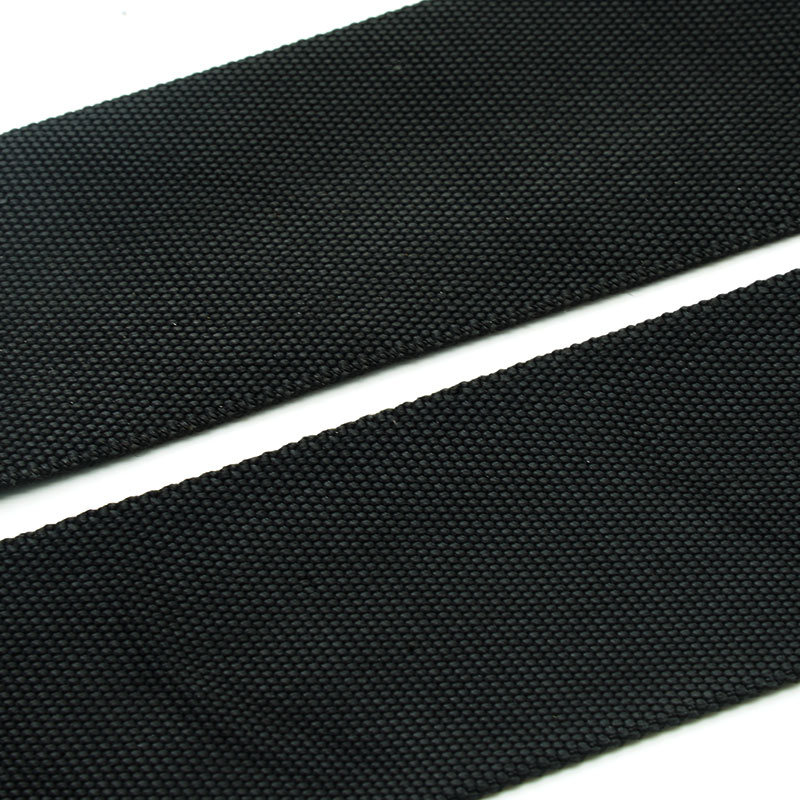

2.Sợi nylon bền
Cung cấp bề mặt ngoài linh hoạt, phù hợp với chuyển động máy móc thông thường và thao tác lắp đặt.
3. Bao phủ toàn bộ chu vi

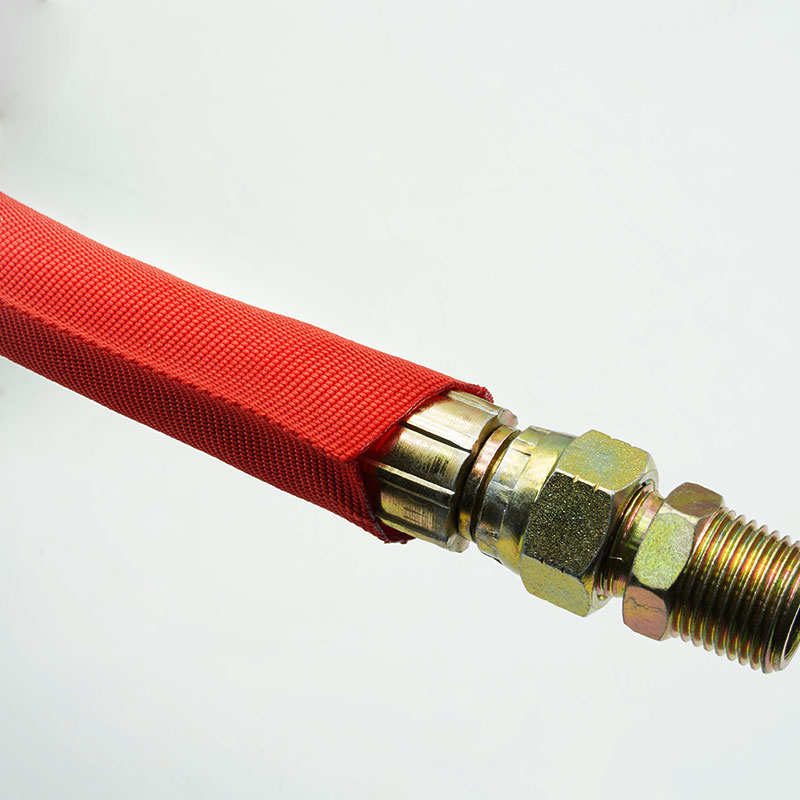

Bao quanh ống dẫn hoặc bó ống, do đó khả năng bảo vệ không chỉ giới hạn ở một mặt tiếp xúc có thể nhìn thấy.
4. Thiết kế dạng ống có thể uốn cong
Nó có thể bám sát các khúc cua và thay đổi hướng đi khi đường kính ống bọc được lựa chọn chính xác.
5. Hạn chế bó buộc
Giúp giữ các đường ống thủy lực tương thích lại với nhau và giảm sự chuyển động lỏng lẻo giữa các ống dẫn liền kề.
6.Các tùy chọn sẵn sàng sản xuất

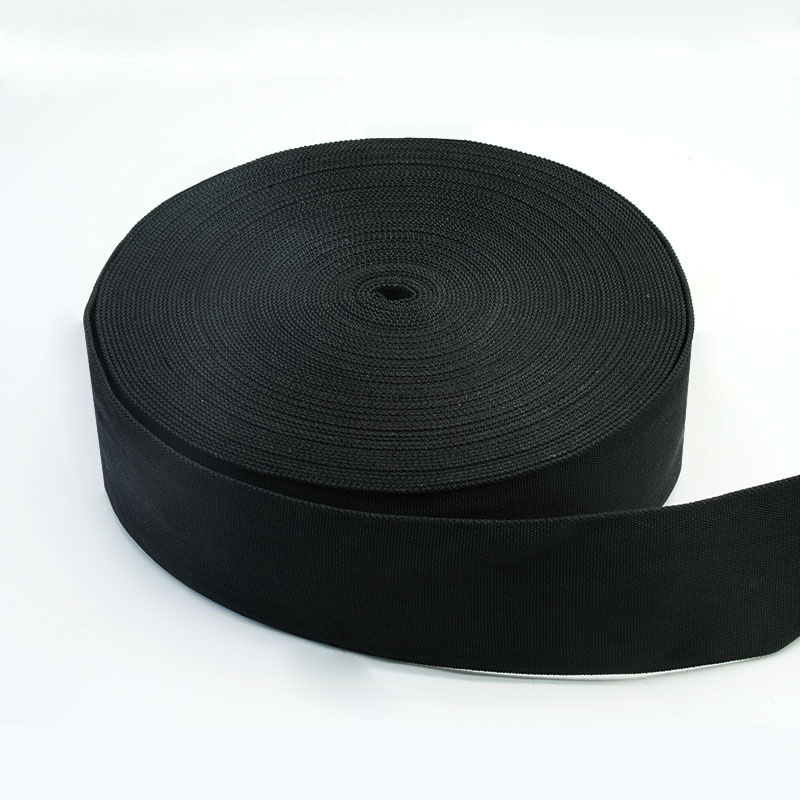

Có thể được cung cấp theo cuộn hoặc được cắt thành các đoạn có kích thước đồng nhất, kèm theo mã nhận dạng và bao bì đã được thỏa thuận.
| Vật liệu | Sợi đa sợi nylon |
| Nhiệt độ làm việc | -40°C đến +125°C |
| Điểm nóng chảy | 220±10°C |
| Tính dễ cháy | FMVSS 302 |
| MSHA Sự tuân thủ | Tham khảo MSHA IC293/01 |
| Vụ nổ Rđiện trở | Tham khảo tiêu chuẩn ISO 3457 |
| Khả năng chống mài mòn | Tham khảo tiêu chuẩn ISO 6945 |
| Chống rò rỉ | Tuân thủ tiêu chuẩn SAE J343 |
| Chống tia cực tím | Tuân thủ tiêu chuẩn BS EN13758-1 |
| Màu tiêu chuẩn | Đen |
| Dụng cụ cắt | Dao nóng |
Thông số kỹ thuật
Mã số linh kiện | NHẬN DẠNG (mm) | Chiều rộng phẳng (mm) | Tường Độ dày (mm) | Đóng gói Chiều dài (m/cuộn) |
| HPS-NY-S-010-BK-T10 | 10 | 20 | 1,0±0,1 | 50 |
| HPS-NY-S-014-BK-T10 | 14 | 25 | 1,0±0,1 | 50 |
| HPS-NY-S-017-BK-T10 | 17 | 30 | 1,0±0,1 | 50 |
| HPS-NY-S-020-BK-T10 | 20 | 35 | 1,0±0,1 | 50 |
| HPS-NY-S-023-BK-T10 | 23 | 39 | 1,0±0,1 | 50 |
| HPS-NY-S-025-BK-T10 | 25 | 42 | 1,0±0,1 | 50 |
| HPS-NY-S-027-BK-T10 | 27 | 46 | 1,0±0,1 | 50 |
| HPS-NY-S-031-BK-T10 | 31 | 52 | 1,0±0,1 | 50 |
| HPS-NY-S-033-BK-T10 | 33 | 55 | 1,0±0,1 | 50 |
| HPS-NY-S-036-BK-T10 | 36 | 60 | 1,0±0,1 | 50 |
| HPS-NY-S-040-BK-T10 | 40 | 66 | 1,0±0,1 | 50 |
HPS-NY-S-044-BK-T10
| 44 | 72 | 1,0±0,1 | 50 |
| HPS-NY-S-047-BK-T10 | 47 | 77 | 1,0±0,1 | 50 |
| HPS-NY-S-050-BK-T10 | 50 | 80 | 1,0±0,1 | 50 |
| HPS-NY-S-053-BK-T10 | 53 | 86 | 1,0±0,1 | 50 |
HPS-NY-S-056-BK-T10
| 56 | 91 | 1,0±0,1 | 50 |
HPS-NY-S-060-BK-T10
| 60 | 97 | 1,0±0,1 | 50 |
HPS-NY-S-062-BK-T10
| 62 | 100 | 1,0±0,1 | 50 |
HPS-NY-S-066-BK-T10
| 66 | 107 | 1,0±0,1 | 50 |
HPS-NY-S-073-BK-T10
| 73 | 118 | 1,0±0,1 | 50 |
HPS-NY-S-078-BK-T10
| 78 | 126 | 1,0±0,1 | 50 |
HPS-NY-S-085-BK-T10
| 85 | 137 | 1,0±0,1 | 50 |
HPS-NY-S-090-BK-T10
| 90 | 145 | 1,0±0,1 | 50 |
HPS-NY-S-093-BK-T10
| 93 | 149 | 1,0±0,1 | 50 |
HPS-NY-S-102-BK-T10
| 102 | 165 | 1,0±0,1 | 50 |
HPS-NY-S-106-BK-T10
| 106 | 170 | 1,0±0,1 | 50 |
HPS-NY-S-112-BK-T10
| 112 | 179 | 1,0±0,1 | 50 |
HPS-NY-S-127-BK-T10
| 127 | 206 | 1,0±0,1 | 50 |
Ứng dụng điển hình
Máy xúc, máy bốc xếp và thiết bị tiếp cận
Giải quyết vấn đề ma sát tại vị trí các ống dẫn di chuyển dọc theo cần trục, tay cần, kết cấu nâng và các khớp nối.
Xe nâng, cần cẩu và máy móc xử lý vật liệu
Giảm thiểu sự tiếp xúc trực tiếp xung quanh cột buồm, ròng rọc, thanh dẫn hướng và các đường dẫn thủy lực chật hẹp.
Thiết bị nông nghiệp và lâm nghiệp
Bảo vệ vỏ ống khỏi bị trầy xước do rung động gần khung, dụng cụ và các khớp nối chuyển động.
Máy ép thủy lực và máy móc nhà máy
Sắp xếp nhiều dây chuyền và bảo vệ chúng khỏi các giá đỡ, tấm chắn và các bộ phận máy móc gần đó.
Đo đường kính ngoài tối đa của từng ống mềm hoặc toàn bộ bó ống mềm, bao gồm cả các phụ kiện, kẹp và các khớp nối cục bộ. Chọn loại ống bọc có thể lắp đặt mà không bị kéo giãn quá mức nhưng vẫn đủ khít để tránh bị vướng hoặc chuyển động không kiểm soát. Xem xét bán kính uốn cong, tần số uốn, điểm ma sát, nhiệt độ, chất lỏng thủy lực, điều kiện tiếp xúc ngoài trời và phương pháp được sử dụng để cố định mỗi đầu. Trường hợp cần ngăn chặn sự phun tia nhỏ, hạn chế vỡ hoặc bảo vệ người sử dụng, hãy cung cấp phương pháp thử nghiệm và điều kiện hệ thống áp dụng; chỉ riêng độ dày không thể xác định được các khả năng đó.
Có thể tùy chỉnh
• Đường kính và sự phù hợp của bó - Chọn kích thước ống bọc phù hợp dựa trên đường kính ngoài của từng ống dẫn hoặc bó ống dẫn.
• Chiều dài cắt và dung sai - Chiều dài cắt tùy chỉnh và kiểm soát dung sai để đáp ứng yêu cầu của các khu vực máy móc cụ thể, bộ ống dẫn hoặc trạm lắp ráp.
• Màu sắc và nhận dạng - Màu đen là màu tiêu chuẩn; nhãn in hoặc các tùy chọn nhận dạng khác có thể được xem xét theo yêu cầu.
• Bao bì - Có sẵn dưới dạng cuộn, túi, bộ dụng cụ và thùng carton OEM tùy chỉnh.
• Kiểm tra sợi đầu vào - Việc xác định nguyên vật liệu và các yêu cầu mua hàng đã thỏa thuận được kiểm tra trước khi sản xuất.
• Kiểm tra tường và kết cấu - Độ dày danh nghĩa và cấu trúc dệt được đo theo kế hoạch kiểm tra đã được phê duyệt.
•Đánh giá về kích thước và độ vừa vặn - Đường kính hoàn thiện và độ vừa khít của mẫu được so sánh với kích thước ống hoặc bó ống đã được xác nhận.
•Kiểm tra chất lượng thi công - Ống tay áo được kiểm tra xem có bị hư hại sợi, nhiễm bẩn, độ phủ không đều và các lỗ hở không thể chấp nhận được hay không.
•Tuân thủ đơn đặt hàng - Chiều dài, ký hiệu, độ hoàn thiện đầu cuối, số lượng và bao bì được kiểm tra so với đơn đặt hàng đã được duyệt.
01. Điểm khác biệt chính giữa phiên bản 1.0 mm và 0.8 mm là gì?
Tùy chọn 1,0 mm cung cấp một lớp vải dày dặn hơn cho những tuyến đường cần độ che phủ bên ngoài lớn hơn. Lựa chọn cuối cùng vẫn cần xem xét khoảng cách, khả năng di chuyển và điểm mài mòn thực tế.
02. Tôi nên chọn kích thước ống lót dựa trên đường kính lỗ của ống dẫn dầu thủy lực hay sao?
Không. Hãy sử dụng đường kính ngoài đo được của ống hoặc toàn bộ bó ống, bao gồm cả phần chuyển tiếp lớn nhất mà ống bọc phải đi qua.
03.Có thể sử dụng HPS-NY-S-T10 trên các tuyến ống dẫn nước di động không?
Có thể xem xét phương án di chuyển tuyến đường khi xem xét đồng thời đường kính, bán kính uốn cong, tần số uốn, neo giữ và bề mặt tiếp xúc.
04. Cần cung cấp những thông tin gì cho đơn đặt hàng tùy chỉnh?
Cung cấp kích thước ống và phụ kiện, hướng đi của đường ống, điểm tiếp xúc, môi trường, chiều dài, xử lý đầu ống, ký hiệu, đóng gói và số lượng hàng năm.
Vui lòng cung cấp đường kính ngoài của ống hoặc bó ống, điều kiện định tuyến, điểm mài mòn, nhiệt độ, mức độ tiếp xúc với chất lỏng, chiều dài thành phẩm và số lượng đặt hàng. MJ FLEX sẽ xem xét sự phù hợp và sắp xếp mẫu HPS-NY-S-T10 hoặc báo giá.
