Lớp bảo vệ chống mài mòn linh hoạt cho các cụm cáp và ống dẫn công nghiệp.
Tại sao nên chọn ống bọc bện nylon PA6?
• Cải thiện khả năng bảo vệ ở mức cao
PA6 cung cấp một lớp chắn bện chắc chắn cho các bó cáp thường xuyên cọ xát với khung, vỏ hoặc các linh kiện lân cận.
• Các đầu nối phù hợp không có cấu trúc chia tách
Lớp bện giãn nở sẽ phồng lên trong quá trình lắp đặt và thu nhỏ lại xung quanh bó cáp.
• Cân bằng giữa độ bền và tính linh hoạt
Ống bọc này uốn cong theo các khúc cua và hình dạng bó dây thay đổi mà không gây ra trọng lượng nặng nề như ống dẫn cứng.
• Hỗ trợ sản xuất theo ứng dụng cụ thể
Thông tin thử nghiệm hiện có sẽ được đối chiếu với kích thước đề xuất, vị trí lắp đặt và thông số kỹ thuật dự án của khách hàng trước khi được phê duyệt.
1. Cấu trúc sợi đơn PA6
Cung cấp khả năng bảo vệ cơ học bền bỉ với cấu trúc bện linh hoạt.
2. Phạm vi lắp đặt có thể mở rộng

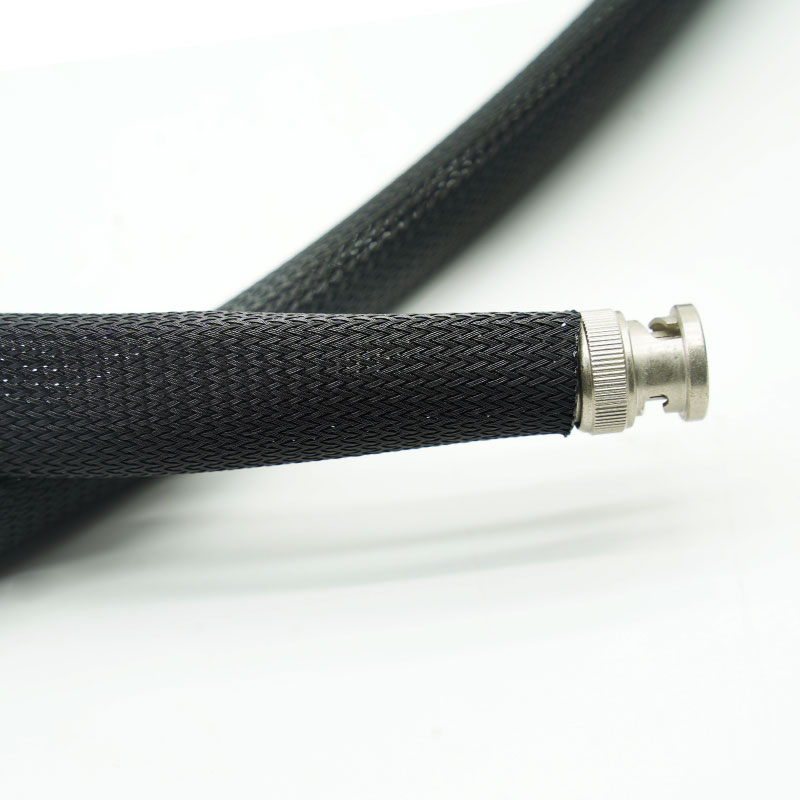

Thiết kế này có thể luồn qua các đầu nối và thích ứng với sự thay đổi vừa phải về đường kính bó dây.
3. Khả năng chống mài mòn tốt
Giúp giảm mài mòn vỏ cáp trong quá trình định tuyến máy móc và thiết bị.
4. Khả năng uốn cong linh hoạt

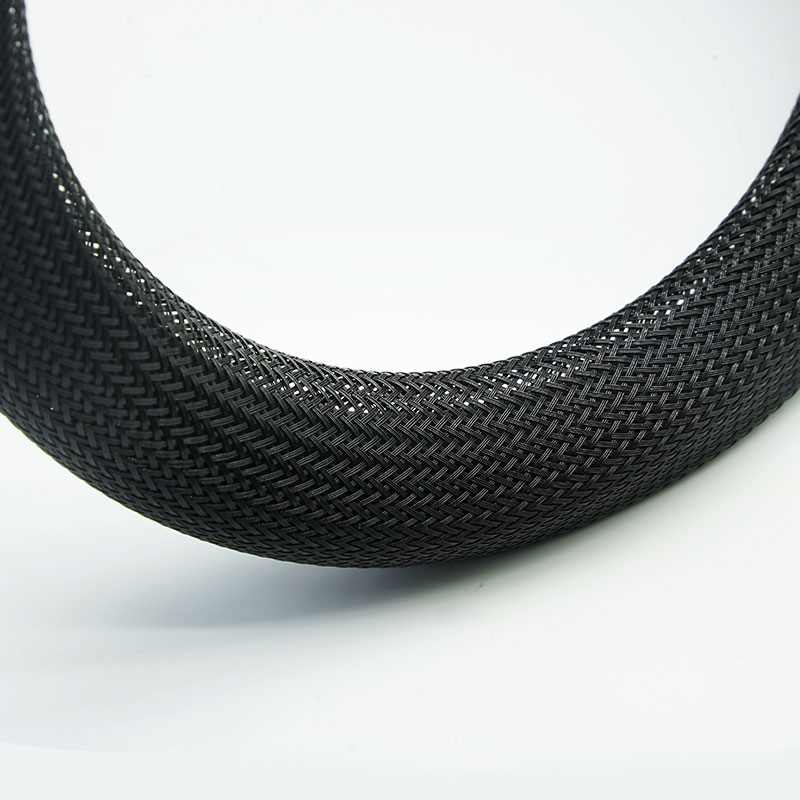

Tuân theo các đường cong của dây đai trong khi vẫn duy trì sự bao phủ có tổ chức.
5. Bím tóc hở nhẹ
Tăng cường khả năng bảo vệ mà không cần bịt kín bó dây hoặc tạo ra ống dẫn cồng kềnh.
6. Các tùy chọn cung cấp theo yêu cầu
Sản phẩm có nhiều kích thước, màu sắc, chiều dài cắt và bao bì khác nhau tùy thuộc vào từng dự án (quyết định xem xét lại).
| Vật liệu | Sợi đơn PA6 |
| Sự thi công | Bím tóc có thể mở rộng |
| Nhiệt độ làm việc | -40°C đến +125°C |
| Điểm nóng chảy | 220±10°C |
| Tính dễ cháy | UL94 V2 |
| Khả năng chống mài mòn | Cao |
| Độ dày thành | 0,65 ± 0,05 mm |
| Màu tiêu chuẩn | Đen |
| Tuân thủ tiêu chuẩn RoHS | Đúng |
| Tuân thủ Reach | Đúng |
| Không chứa halogen | Đúng |
| Chống tia cực tím | Đúng |
| Dụng cụ cắt | Dao nóng |
Thông số kỹ thuật
Mã số linh kiện | Chiều rộng phẳng (W) | Phạm vi mở rộng (mm) | Tường Độ dày (mm) | Đóng gói Chiều dài (m/cuộn) |
Inch | mm | Min.(I) | Tối đa.(O) |
BRS-PA6-003-BK | 1/8” | 3 | 1 | 6 | 0,65±0,05 | 1000 |
BRS-PA6-006-BK | 1/4” | 6 | 3 | 9 | 0,65±0,05 | 500 |
BRS-PA6-008-BK | 5/16” | 8 | 5 | 12 | 0,65±0,05 | 350 |
BRS-PA6-010-BK | 3/8” | 10 | 7 | 17 | 0,65±0,05 | 350 |
BRS-PA6-012-BK | 1/2” | 12 | 8 | 20 | 0,65±0,05 | 350 |
BRS-PA6-016-BK | 5/8” | 16 | 10 | 27 | 0,65±0,05 | 250 |
BRS-PA6-018-BK | 11/16" | 18 | 12 | 29 | 0,65±0,05 | 250 |
BRS-PA6-020-BK | 3/4” | 20 | 14 | 32 | 0,65±0,05 | 200 |
| 1” | 25 | 18 | 35 | 0,65±0,05 | 200 |
| 1-1/4” | 32 | 20 | 50 | 0,65±0,05 | 150 |
| 1-1/2” | 38 | 30 | 60 | 0,65±0,05 | 100 |
| 1-3/4” | 45 | 35 | 75 | 0,65±0,05 | 100 |
| 2” | 50 | 40 | 80 | 0,65±0,05 | 100 |
| 2-1/2” | 64 | 45 | 105 | 0,65±0,05 | 50 |
| 3” | 76 | 64 | 120 | 0,65±0,05 | 50 |
| 4” | 100 | 80 | 150 | 0,65±0,05 | 50 |
● Lưu ý: Phạm vi mở rộng mô tả khả năng hình học, chứ không phải điểm vận hành liên tục tối ưu. Việc chọn phạm vi mở rộng gần mức tối đa sẽ làm tăng kích thước lỗ bện, giảm diện tích bao phủ và rút ngắn chiều dài khi lắp đặt.
Ứng dụng điển hình
Máy móc công nghiệp
Bảo vệ dây dẫn điều khiển và cảm biến khỏi bị cọ xát với khung, tấm chắn và bề mặt thiết bị chuyển động.
Ô tô và các loại xe chuyên dụng
Bó dây cáp ở những khu vực yêu cầu định tuyến linh hoạt và khả năng bảo vệ cơ học mạnh mẽ hơn.
Robot và tự động hóa
Kiểm soát tình trạng rối loạn cáp và mài mòn bề mặt dọc theo các tuyến đường nối hoặc được bảo trì nhiều lần.
Dụng cụ điện và thiết bị sản xuất
Bảo vệ các dây dẫn bên trong khỏi rung động, va đập và tiếp xúc với vỏ máy.
Thiết bị hàng hải và ngoài trời
Cung cấp giải pháp quản lý cáp chắc chắn, đáp ứng nhu cầu tiếp xúc với độ ẩm và tác động cơ học.
Cung cấp đường kính bó cáp tối thiểu và tối đa, đầu nối lớn nhất, bán kính uốn cong, mức độ mài mòn, nhiệt độ, chất lỏng và các tài liệu cần thiết. PA6 hấp thụ độ ẩm nhiều hơn PET, do đó các yêu cầu về kích thước hoặc cơ học trong các ứng dụng được kiểm soát chặt chẽ cần được xem xét lại trong điều kiện sử dụng dự kiến.
Tùy chọn tùy chỉnh
• Kích thước và phạm vi mở rộng -Đường kính danh nghĩa và góc bện có thể được xem xét dựa trên bó cáp và đầu nối lớn nhất.
• Các tùy chọn màu sắc -Màu đen là màu tiêu chuẩn; các màu khác có thể được đánh giá dựa trên số lượng và nguồn nguyên liệu sẵn có.
• Dịch vụ cắt tóc theo chiều dài -Các mảnh cắt sẵn có thể được cung cấp với dung sai chiều dài và xử lý đầu mút đã được thỏa thuận.
• Bao bì và nhận dạng sản phẩm-Chiều dài cuộn, số lượng trong thùng, nhãn hiệu riêng và thông tin dự án có thể được tùy chỉnh.
• Xây dựng theo ứng dụng cụ thể-Mật độ bện và lựa chọn sợi có thể được xem xét lại khi các yêu cầu về độ mài mòn, độ linh hoạt hoặc độ che phủ khác với sản phẩm tiêu chuẩn.
Hiệu năng của PA6 phụ thuộc vào loại nhựa, sợi và trạng thái xử lý được chọn. Tài liệu về RoHS, REACH và không chứa halogen có thể được cung cấp cho các vật liệu đã được phê duyệt khi áp dụng. Không nên mô tả PA6 tiêu chuẩn là UL 94 V-0, VW-1 hoặc FMVSS 302 trừ khi cấu trúc được đặt hàng được hỗ trợ bởi báo cáo tương ứng.
• Kiểm tra sợi đầu vào - Trước khi bện, chất liệu, màu sắc và tình trạng sợi được kiểm tra.
• Kiểm soát độ đồng nhất của bím tóc -Các kỹ thuật viên giám sát độ phủ, kiểu lấy mẫu và các khuyết tật bề mặt trong quá trình sản xuất.
• Kiểm tra kích thước -Đường kính danh nghĩa, đặc tính giãn nở và khả năng xuyên suốt của đầu nối được kiểm tra so với thông số kỹ thuật đã được phê duyệt.
• Kiểm tra chiều dài và bao bì -Chiều dài cuộn hoặc chiều dài cắt, nhãn mác và số lượng đóng gói được kiểm tra trước khi xuất xưởng.
• Kiểm tra trực quan cuối cùng-Sản phẩm bọc dây hoàn thiện được kiểm tra xem có sợi bị đứt, bị nhiễm bẩn, bện không đều và đầu bị hư hỏng hay không.
01. PA6 khác với ống bọc PET như thế nào?
PA6 thường được lựa chọn khi cần độ bền, tính linh hoạt và khả năng chống mài mòn của nylon. PET thường được chọn vì tính đa dụng, độ ổn định về kích thước và khả năng cung ứng rộng rãi trên thị trường.
02. Nó có thể mở rộng qua các đầu nối không?
Vâng. Hãy chọn kích thước danh nghĩa sao cho có thể luồn qua đầu nối lớn nhất và quấn quanh bó cáp.
03. PA6 có tự động chống cháy không?
Không. Khả năng chống cháy phụ thuộc vào vật liệu và cấu trúc cụ thể. Vui lòng nêu rõ tiêu chuẩn yêu cầu khi yêu cầu báo giá.
04.Có thể cung cấp các sản phẩm có chiều dài cắt theo yêu cầu không?
Có, tùy thuộc vào dung sai chiều dài, độ hoàn thiện cuối cùng, bao bì và xem xét đơn đặt hàng tối thiểu.
Hãy chia sẻ đường kính bó dây, kích thước đầu nối, môi trường, tiêu chuẩn yêu cầu và số lượng. MJ FLEX sẽ đề xuất cấu trúc phù hợp và sắp xếp mẫu hoặc báo giá.
