Tại sao nên chọn GF-FH-SR?
•Bảo vệ các đường dây dễ bị tổn thương gần nguồn nhiệt cao.
Tạo ra một lớp cách nhiệt xung quanh các ống dẫn thủy lực, dây cáp và đường ống gần lò nung, hệ thống hút khí thải và thiết bị xử lý nhiệt.
•Quản lý nhiều mối nguy hiểm do nhiệt
Sản phẩm được thiết kế với cấu tạo nhằm bảo vệ khỏi nhiều mối nguy hiểm về nhiệt, bao gồm nhiệt bức xạ, tiếp xúc trực tiếp với ngọn lửa và tia lửa kim loại nóng chảy.
•Kết hợp khả năng cách nhiệt với tính linh hoạt trong định tuyến
Cấu trúc sợi thủy tinh dệt linh hoạt cho phép luồn ống dẫn và dây cáp theo đường cong, trong khi lớp phủ cao su silicon bên ngoài giúp tăng cường tính linh hoạt, độ bền và khả năng chống chịu với các tác động từ môi trường.
• Bao gồm nhiều đường kính lắp ráp khác nhau.
Có sẵn với đường kính trong từ 6 đến 150 mm, giúp bảo vệ các loại cáp nhỏ, ống dẫn thủy lực và các đường ống hoặc bó ống lớn hơn.
1.Chất nền sợi thủy tinh E-Glass
Sử dụng vật liệu gia cường dạng ống dệt không chứa kiềm để cách nhiệt ở nhiệt độ cao.

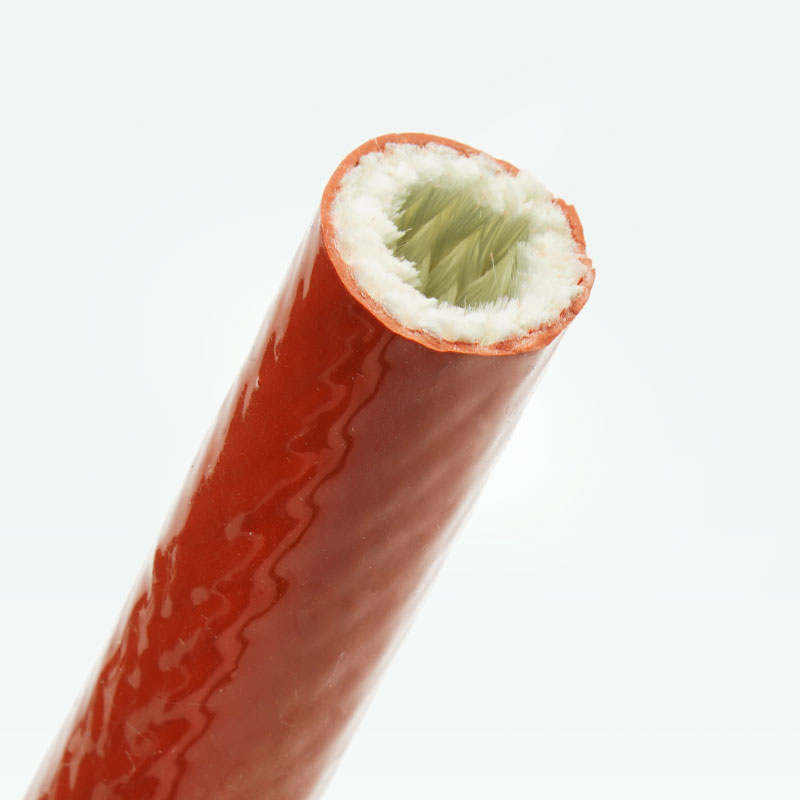

2.Lớp phủ silicon chịu nhiệt cao
Ống bọc bằng sợi thủy tinh được phủ một lớp cao su silicon chịu nhiệt cao.
3.Phạm vi nhiệt độ hoạt động rộng
Được thiết kế để hoạt động liên tục ở nhiệt độ từ −50°C đến +260°C, hỗ trợ sử dụng trong cả môi trường công nghiệp nhiệt độ thấp và cao.
4.Bảo vệ khỏi tiếp xúc với nhiệt độ cao
Cung cấp khả năng bảo vệ chống lại nhiệt bức xạ, ngọn lửa và tia lửa bắn ra từ kim loại nóng chảy.
5.Thiết kế dạng ống linh hoạt
Cấu trúc dạng ống mềm dẻo cho phép uốn cong ống dẫn và cáp thông thường trong khi vẫn duy trì lớp bảo vệ bên ngoài liên tục.
| Vật liệu | Sợi thủy tinh E + Cao su silicon chịu nhiệt |
| Nhiệt độ làm việc | -50℃~+260℃, Nhiệt độ cực đại lên đến 3000°F (1650°C) |
| Điện áp danh định | 7kV-25kV |
| Tính dễ cháy | VW-1 |
| Màu tiêu chuẩn | Màu đỏ (Có thể tùy chỉnh màu sắc) |
| Chứng nhận | Rohs, Reach |
| Dụng cụ cắt | Kéo |
Thông số kỹ thuật
Mã số linh kiện | Đường kính trong | Tường Độ dày (mm) | Đóng gói Chiều dài (m/cuộn) |
| mm | inch |
| GF-FH-SR-006-RD | 6 | 1/4" | 1,5 | 20 |
| GF-FH-SR-008-RD | 8 | 5/16" | 1.6 | 20 |
| GF-FH-SR-010-RD | 10 | 3/8" | 1.8 | 20 |
| GF-FH-SR-012-RD | 12 | 1/2" | 2.0 | 20 |
| GF-FH-SR-015-RD | 15 | 5/8" | 2.1 | 20 |
| GF-FH-SR-020-RD | 20 | 3/4" | 2.4 | 20 |
| GF-FH-SR-022-RD | 22 | 7/8" | 2,5 | 20 |
| GF-FH-SR-025-RD | 25 | 1" | 2.6 | 20 |
| GF-FH-SR-030-RD | 30 | 1-1/8" | 2.9 | 20 |
| GF-FH-SR-032-RD | 32 | 1-1/4" | 3.0 | 20 |
| GF-FH-SR-035-RD | 35 | 1-3/8" | 3.1 | 20 |
| GF-FH-SR-038-RD | 38 | 1-1/2" | 3.3 | 20 |
| GF-FH-SR-040-RD | 40 | 1-5/8" | 3.4 | 20 |
| GF-FH-SR-045-RD | 45 | 1-3/4" | 3,5 | 20 |
| GF-FH-SR-050-RD | 50 | 2" | 3.6 | 20 |
| GF-FH-SR-055-RD | 55 | 2-1/4" | 3.7 | 20 |
| GF-FH-SR-060-RD | 60 | 2-3/8" | 3.8 | 20 |
| GF-FH-SR-065-RD | 65 | 2-1/2" | 3.8 | 20 |
| GF-FH-SR-070-RD | 70 | 2-3/4" | 4.0 | 20 |
| GF-FH-SR-075-RD | 75 | 3" | 4.1 | 10 |
| GF-FH-SR-080-RD | 80 | 3-1/8" | 4.2 | 10 |
| GF-FH-SR-085-RD | 85 | 3-1/4" | 4.3 | 10 |
| GF-FH-SR-090-RD | 90 | 3-1/2" | 4.4 | 10 |
| GF-FH-SR-095-RD | 95 | 3-3/4" | 4,5 | 10 |
| GF-FH-SR-100-RD | 100 | 4" | 4.6 | 10 |
| GF-FH-SR-110-RD | 110 | 4-3/8" | 5.0 | 10 |
| GF-FH-SR-120-RD | 120 | 4-3/4" | 5.2 | 10 |
| GF-FH-SR-130-RD | 130 | 5-1/8" | 5.5 | 10 |
| GF-FH-SR-150-RD | 150 | 6" | 6.0 | 10 |
Ứng dụng điển hình
Nhà máy thép và xưởng đúc
Giúp bảo vệ ống dẫn, dây cáp và đường ống khỏi nhiệt bức xạ và sự bắn tóe của kim loại nóng chảy gần khu vực đúc và gia công kim loại.
Thiết bị thủy lực gần lò nung
Giảm thiểu sự tiếp xúc trực tiếp với nhiệt độ cao, vốn có thể làm cứng, nứt hoặc làm lão hóa sớm lớp vỏ ống dẫn thủy lực.
Khu vực hàn và làm việc nóng
Bảo vệ các đường dây dịch vụ khỏi tia lửa điện, nhiệt độ cao và các nguồn lửa gần đó trong trường hợp không thể di chuyển đường dây ra xa hơn.
Khu vực động cơ và khí thải
Cung cấp một lớp cách nhiệt xung quanh các đường ống tương thích được bố trí gần các ống góp nóng, các bộ phận khí thải hoặc động cơ công nghiệp.
Đo đường kính ngoài lớn nhất dọc theo cụm được bảo vệ, bao gồm các khớp nối, kẹp và các phần mở rộng cục bộ. Chọn đường kính trong (ID) cho phép lắp đặt mà không làm nén ống hoặc để lại phần ống bọc quá lỏng lẻo.
Xác định vị trí nguồn nhiệt, khoảng cách, hướng, thời gian tiếp xúc và liệu mối nguy hiểm là do nhiệt bức xạ, ngọn lửa trực tiếp hay tia lửa nóng chảy. Kiểm tra các đoạn uốn cong và chuyển động trong toàn bộ chu trình hoạt động của thiết bị. Xác định cách các đầu ống bọc sẽ được cố định và bảo vệ khỏi bị sờn hoặc bị chất bẩn xâm nhập.
Có thể tùy chỉnh
•Đường kính và độ dày thành-Có nhiều đường kính trong tiêu chuẩn khác nhau, cùng với các kích thước và độ dày thành tùy chỉnh theo yêu cầu của dự án.
•Tùy chọn màu sắc -Có nhiều lựa chọn màu sắc khác nhau để đáp ứng sở thích của khách hàng và yêu cầu của dự án.
•Chiều dài & Chuẩn bị đóng gói -Có thể đặt hàng theo chiều dài tùy chỉnh, việc cắt và cung cấp sẽ được sắp xếp theo các thông số kỹ thuật đã được xác nhận.
•Nhận dạng & Đóng gói - Có sẵn nhãn sản phẩm, mã lô hàng và bao bì tùy chỉnh để đáp ứng yêu cầu nhận dạng và giao hàng.Yêu cầu.
Ống chống cháy bằng sợi thủy tinh phủ silicone GF-FH-SR được hỗ trợ bởi các báo cáo thử nghiệm UL 1441 và các tài liệu tuân thủ RoHS và REACH có liên quan. Các tài liệu này cung cấp bằng chứng hỗ trợ cho các yêu cầu về vật liệu và an toàn áp dụng cho sản phẩm.
Chất lượng sản phẩm được kiểm soát thông qua việc xác minh nguyên liệu thô, kiểm tra lớp phủ, kiểm tra kích thước và giám sát quy trình sản xuất để đảm bảo cấu trúc đồng nhất và khả năng cách nhiệt đáng tin cậy.
•Kiểm tra nguyên liệu thô -Vật liệu nền sợi thủy tinh, vật liệu phủ silicon và các hồ sơ vật liệu liên quan được kiểm tra đối chiếu với các thông số kỹ thuật sản phẩm đã được xác nhận.
•Kiểm tra kích thước -Đường kính trong, độ dày thành và chiều dài hoàn thiện được kiểm tra bằng các phương pháp quy định để xác minh sự phù hợp với dung sai kích thước áp dụng.
• Kiểm tra trực quan và chất lượng thi công -Sản phẩm được kiểm tra về các vết nứt, hư hỏng lớp phủ, tạp chất, cấu trúc không đồng đều và các khuyết tật khác có thể ảnh hưởng đến hình thức hoặc tính phù hợp để sử dụng.
• Kiểm tra cuối cùng và phê duyệt -Thông số kỹ thuật sản phẩm, màu sắc, số lượng, bao bì và nhãn mác được kiểm tra trước khi giao hàng để đảm bảo phù hợp với các yêu cầu đã được xác nhận của đơn đặt hàng.
01. Ống chống cháy bằng sợi thủy tinh phủ silicon được dùng để làm gì?
Ống bọc chống cháy bằng sợi thủy tinh phủ silicon bảo vệ các ống dẫn thủy lực, dây cáp và đường ống hoạt động gần các nguồn nhiệt độ cao. Nó giúp giảm thiểu tác động của nhiệt bức xạ, ngọn lửa và sự bắn tóe kim loại nóng chảy.
02. Nhiệt độ hoạt động liên tục của GF-FH-SR là bao nhiêu?
Phạm vi nhiệt độ hoạt động liên tục được chỉ định là từ -50°C đến +260°C. Nhiệt độ chịu đựng tối đa khác với nhiệt độ hoạt động liên tục và không được hiểu là định mức hoạt động liên tục.
03. Làm thế nào để chọn đường kính ống chống cháy phù hợp?
Đo đường kính ngoài tối đa của ống mềm, cáp, ống dẫn hoặc toàn bộ bó ống, bao gồm cả các phụ kiện và các đoạn được mở rộng. Tính đến các đoạn uốn cong và khoảng hở khi lắp đặt, và chọn đường kính trong (ID) sao cho việc lắp đặt không bị lỏng quá mức hoặc hạn chế chuyển động.
04. Cần kiểm tra và bảo trì GF-FH-SR như thế nào?
Kiểm tra định kỳ ống bọc theo kế hoạch bảo trì thiết bị để phát hiện các vết nứt lớp phủ, hư hỏng, mài mòn, nhiễm bẩn hoặc các đầu nối lỏng lẻo. Nếu phát hiện hư hỏng đáng kể, hãy đánh giá lại khả năng phù hợp của nó với điều kiện nhiệt độ vận hành và thay thế khi cần thiết.
Vui lòng gửi thông số kỹ thuật của cụm thiết bị được bảo vệ, bao gồm đường kính ngoài (OD), kích thước phụ kiện, chiều dài ống bọc cần thiết, nhiệt độ nguồn nhiệt, khoảng cách từ nguồn, thời gian tiếp xúc dự kiến, nguy cơ cháy hoặc bắn tóe, chuyển động, phương pháp cố định đầu cuối, màu sắc và số lượng. MJ FLEX có thể xem xét mẫu GF-FH-SR, cung cấp các tài liệu kỹ thuật liên quan và sắp xếp mẫu hoặc báo giá để đánh giá.
