Tại sao nên chọn ống bọc chống nhiễu VEM-PVT có khóa dán?
• Mở nhanh các bó cáp
Khóa dán cho phép truy cập trực tiếp dọc theo toàn bộ tay áo mà không cần dụng cụ.
• Hỗ trợ thay đổi cáp thường xuyên
Có thể mở và đóng lại lớp bọc trong quá trình khắc phục sự cố, nâng cấp và làm việc với nguyên mẫu.
• Nâng cấp các cụm lắp ráp hoàn chỉnh

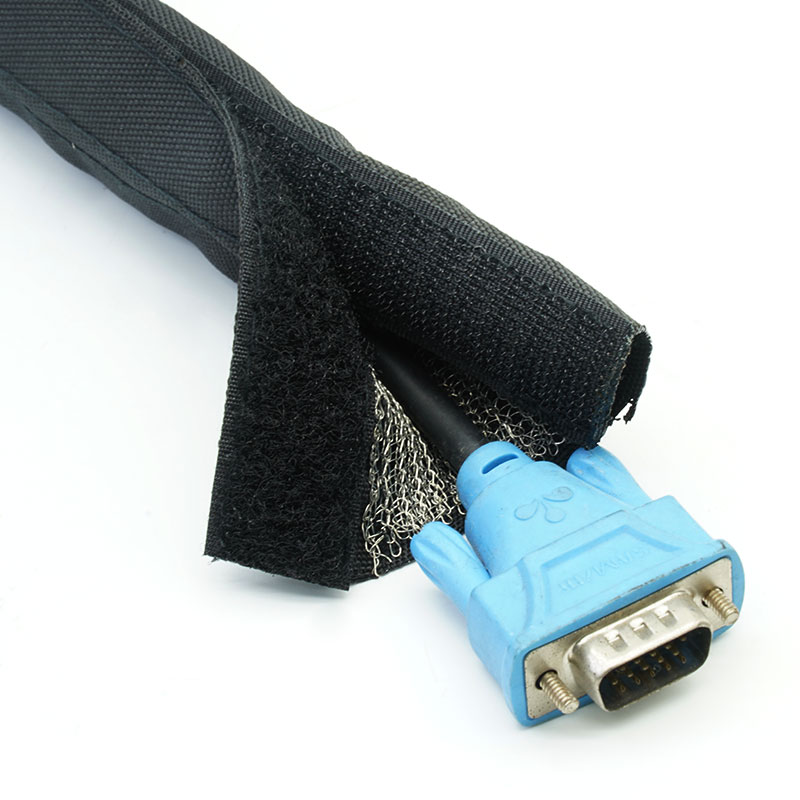

Lắp đặt kiểu vào từ bên hông giúp tránh việc tháo đầu nối và tháo rời bó dây.
• Điều chỉnh cho phù hợp với kích thước gói hàng thay đổi.
Cơ chế đóng có thể điều chỉnh được sự thay đổi vừa phải khi chọn đúng chiều rộng quấn.

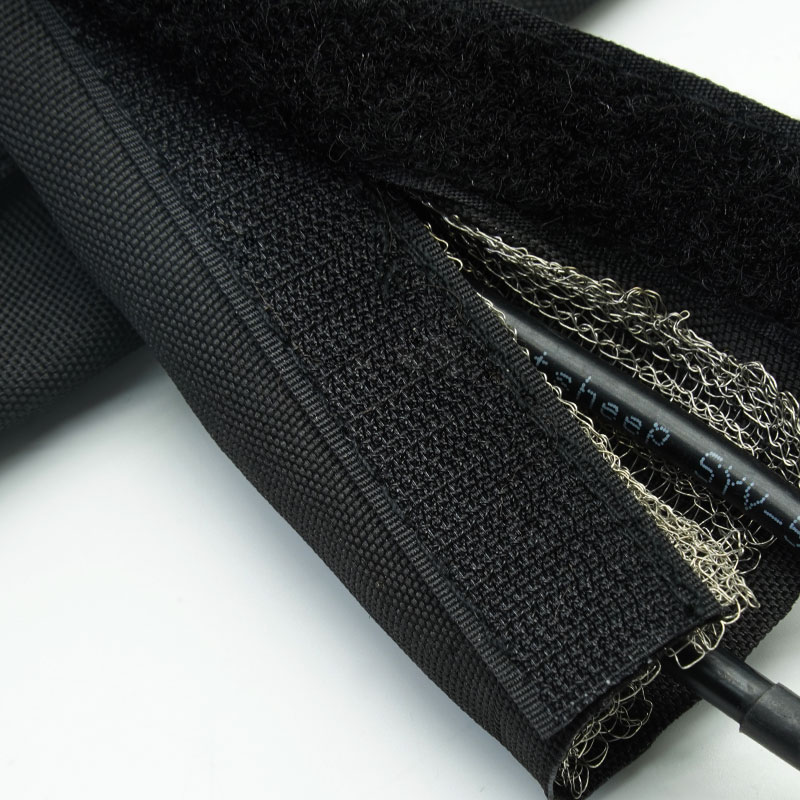

1. Khóa dán toàn thân
Cung cấp khả năng mở và đóng nhanh chóng, lặp lại chính xác.

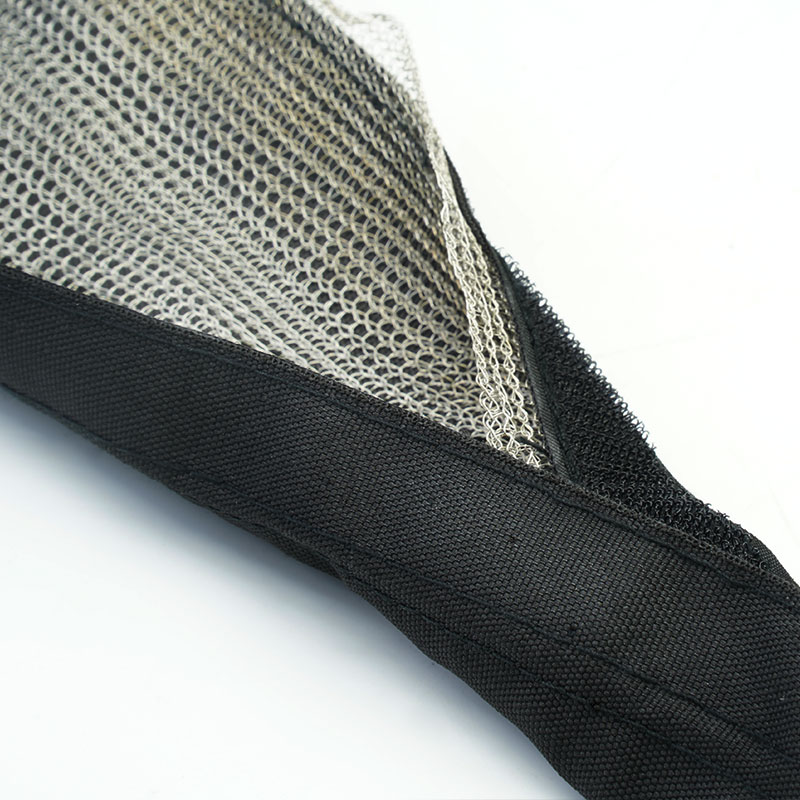

2. Lớp chắn dẫn điện tích hợp
Hỗ trợ kiểm soát nhiễu điện từ (EMI) và nhiễu tần số vô tuyến (RFI) với hệ thống nối đất phù hợp.
3. Lắp đặt dạng quấn phẳng
Phù hợp với cáp, nhánh và đầu nối từ bên hông.
4. Khóa cài điều chỉnh được
Phù hợp với một phạm vi đường kính bó dây xác định.
5. Quản lý cáp linh hoạt
Sắp xếp các dây tín hiệu và dữ liệu dọc theo các đường cong.
6. Dễ dàng bảo trì
Thích hợp cho việc thử nghiệm, nâng cấp và bảo trì thiết bị thường xuyên.
7. Cấu hình bọc tùy chỉnh
Các yếu tố như chiều rộng, vật liệu chắn, kiểu đóng gói, chiều dài và bao bì đều có thể được xem xét.
| Chất liệu tay áo | Polyester |
| Chất liệu khóa dán | Nylon |

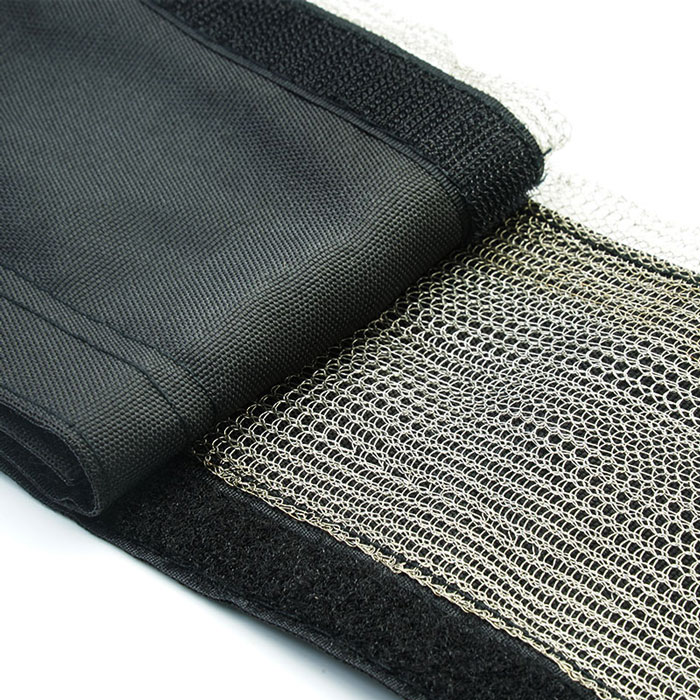

| Vật liệu lưới chắn | Đồng thiếc |
| Nhiệt độ làm việc | -50℃~+150℃ |
| Tính dễ cháy | Tự dập tắt |
| Hiệu quả che chắn | ≥75 dB (30 MHz-3GHz) theo tiêu chuẩn GB/T 30142-2013. |
| Màu tiêu chuẩn | Đen |
| Tài liệu tuân thủ | RoHS, REACH |
| Dụng cụ cắt | Kéo |
| Định dạng cung cấp | Cuộn hoặc đoạn cắt |
Thông số kỹ thuật
Mã số linh kiện | ID (mm) | Bó Dia (mm) | Đóng gói Chiều dài (m/cuộn) |
|
VEW-PVT-010-BK | 10 | 1~10 | 25 |
VEW-PVT-016-BK | 16 | 10~16 | 25 |
VEW-PVT-020-BK | 20 | 17~20 | 25 |
| 30 | 21~30 | 25 |
| 40 | 31~40 | 25 |
| 50 | 41~50 | 25 |
| VEW-PVT-060-BK | 60 | 51~60 | 25 |
Ứng dụng điển hình
Phát triển và khắc phục sự cố EMC
Bổ sung lớp chắn có thể tháo rời xung quanh các đường dẫn cáp đáng ngờ trong quá trình thử nghiệm và thay đổi thiết kế.
Thiết bị phòng thí nghiệm và thử nghiệm
Cho phép truy cập nhiều lần vào hệ thống dây tín hiệu trong khi vẫn duy trì được sự phân bố dẫn điện có tổ chức.
Tủ điều khiển công nghiệp
Bao bọc các cáp cảm biến và cáp truyền thông còn sử dụng được gần các nguồn nhiễu điện.
Hệ thống âm thanh, video và truyền thông
Điều khiển các nhóm cáp thường xuyên được sắp xếp lại hoặc thay thế.
Các công trình lắp đặt tạm thời và nguyên mẫu
Cung cấp lớp chắn cáp có thể tái sử dụng mà không cần phải xây dựng lại ống dẫn hoặc bó dây vĩnh viễn.
Đo chu vi bó dây tại điểm nhỏ nhất và lớn nhất, bao gồm cả các nhánh và điểm chuyển tiếp của đầu nối. Chọn độ rộng quấn đủ để đảm bảo khớp nối chắc chắn và chồng lên nhau về mặt dẫn điện mà không làm nén cáp. Cung cấp dải tần số, hiệu suất mục tiêu, phương pháp nối đất, chu kỳ mở, điều kiện uốn cong và điều kiện môi trường.
Có thể tùy chỉnh
Chiều rộng và độ chồng lấp của khe hở - Được cấu hình cho phạm vi bó dây đã lắp đặt và yêu cầu điều chỉnh.
Lớp dẫn điện - Có thể đánh giá các tùy chọn về vật liệu và độ phủ cho ứng dụng này.
Chiều dài cắt và các tính năng tiếp cận - Các mảnh đã được chuẩn bị sẵn, vị trí nhánh và bộ dụng cụ lắp ráp có sẵn theo thỏa thuận.
Thương hiệu và bao bì - Nhãn, mã vạch, túi, cuộn và thùng carton mang nhãn hiệu riêng đều có sẵn.
Thông tin về vật liệu có thể được cung cấp cho lớp dẫn điện, lớp bịt kín và các thành phần dệt đã được xác nhận. Hiệu quả chắn sóng phụ thuộc vào sự chồng lấp dẫn điện, đường may, tiếp đất và tần số. Không nên khẳng định khả năng chống thấm nước, cách điện hoặc giá trị dB cụ thể trừ khi được chứng minh bằng phương pháp lắp đặt và cấu trúc đã được thử nghiệm chính xác.
Kiểm tra vật liệu - Lớp dẫn điện và vật liệu đóng kín được kiểm tra so với thông số kỹ thuật đã được phê duyệt.
Kiểm tra độ khít của khớp đóng - Kiểm tra sự thẳng hàng và khả năng giữ chặt.
Kiểm tra độ phủ và tính liên tục - Kiểm tra độ chồng lấp của lớp bọc, tình trạng bề mặt và các đặc tính điện đã thỏa thuận.
Kiểm tra đơn hàng cuối cùng - Kích thước, chiều dài cắt, nhãn mác, số lượng và bao bì được xác nhận.
01. Có thể mở lại và tái sử dụng màng bọc này không?
Đúng vậy. Nó được thiết kế cho các hệ thống cáp cần kiểm tra thường xuyên hoặc thay đổi cấu hình.
02. Nó được đặt nền móng như thế nào?
Nối lớp dẫn điện với điểm nối đất được chỉ định bằng một đầu nối trở kháng thấp tương thích.
Vui lòng cung cấp phạm vi đường kính cáp, phạm vi tần số mục tiêu, phương pháp nối đất, môi trường lắp đặt, chiều dài và số lượng thành phẩm. MJ FLEX sẽ xem xét cấu hình và đề xuất mẫu hoặc báo giá phù hợp.
