Tại sao nên chọn ống bọc bện tách rời BRS-PET-FR-HL3?
• Đáp ứng các yêu cầu phòng cháy chữa cháy đường sắt
Công trình được đề cập đáp ứng tiêu chuẩn EN 45545-2 R22 và R23 ở mức HL3 đối với các dự án yêu cầu tài liệu về khả năng chống cháy của đường sắt.
• Giảm thiểu sự không chắc chắn trong quá trình phê duyệt
Sản phẩm được định vị dựa trên bộ yêu cầu, mức độ nguy hiểm và cấu trúc đã được kiểm nghiệm, thay vì chỉ dựa vào tuyên bố chung chung về khả năng chống cháy.
• Đơn giản hóa công việc nâng cấp xe

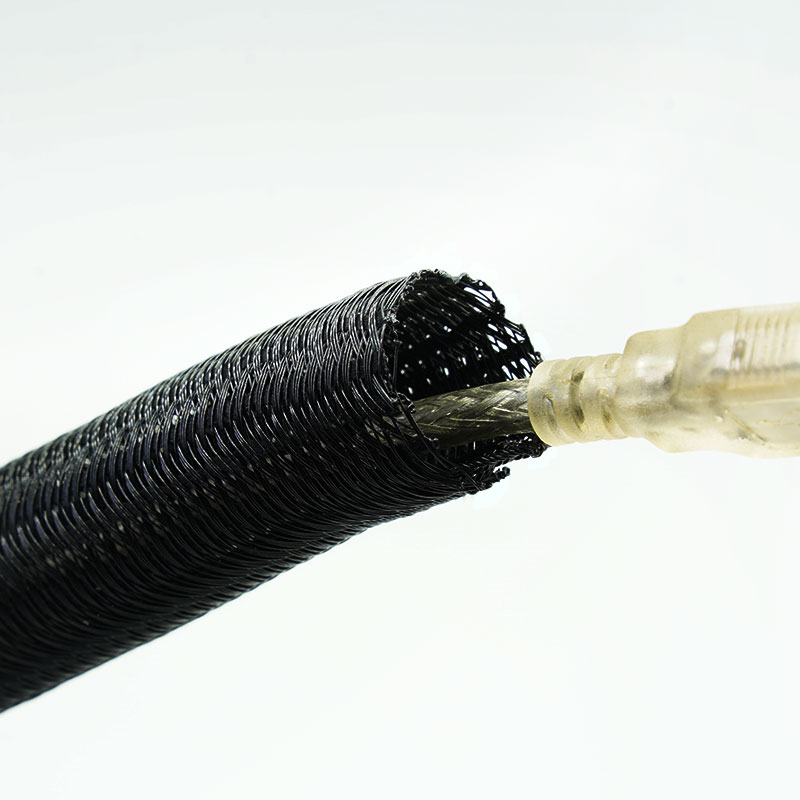

Ống bọc tự đóng này được lắp đặt xung quanh các bó dây điện đường sắt đã được đấu nối trong quá trình tân trang, sửa chữa và nâng cấp thiết bị.
• Hỗ trợ rà soát tài liệu kỹ thuật
Thông tin thử nghiệm hiện có sẽ được đối chiếu với kích thước đề xuất, vị trí lắp đặt và thông số kỹ thuật dự án của khách hàng trước khi được phê duyệt.
1. Tiêu chuẩn EN 45545-2 HL3 về hiệu suất
Cấu trúc được đề cập đáp ứng các yêu cầu R22 và R23 ở cấp độ HL3.
2. Lắp đặt dễ bảo trì

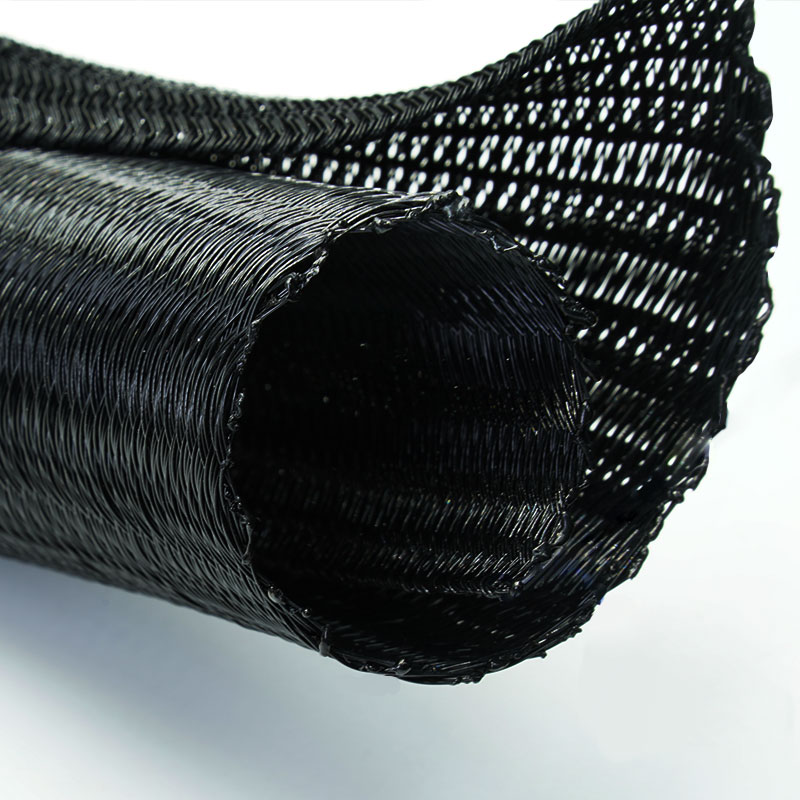

Thiết kế dạng tách rời tự đóng giúp hỗ trợ việc lắp đặt, kiểm tra và bảo dưỡng hệ thống dây dẫn đường sắt.
3. Định tuyến phương tiện linh hoạt

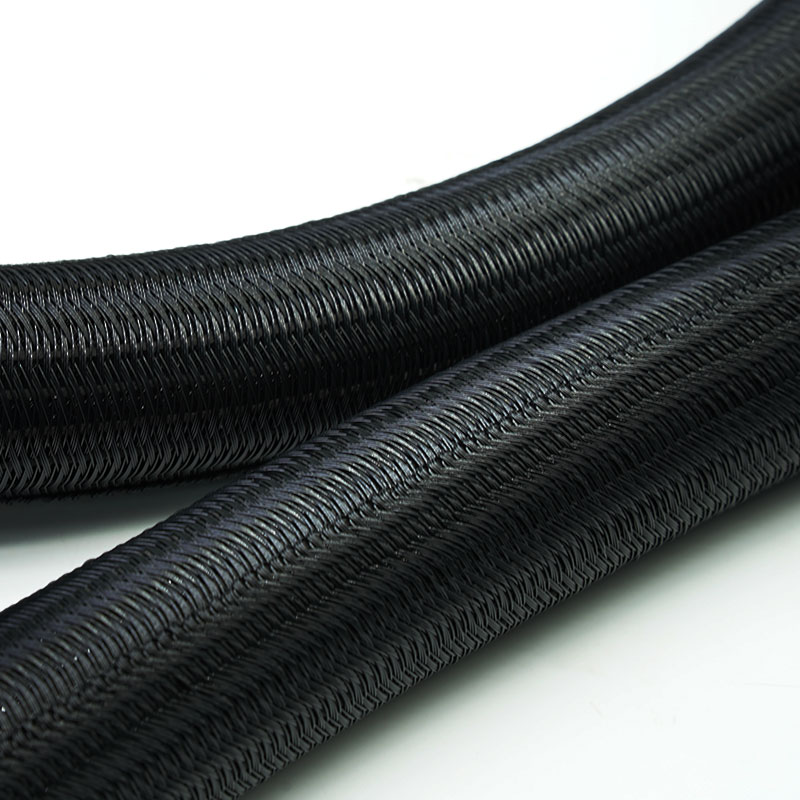

Dây bện mềm dẻo bám sát theo đường dẫn cáp của xe lửa và có thể điều chỉnh để phù hợp với các nhánh rẽ.
4. Bảo vệ bằng đai nhẹ
Ống bọc này cung cấp khả năng bảo vệ cơ học mà không cần bao bọc bó dây trong một ống dẫn cứng.
5. Phạm vi phủ sóng gói dịch vụ chồng chéo
Cấu trúc bao quanh giúp giữ cho dây cáp được gọn gàng dọc theo các tuyến đường xe cộ thay đổi.
6. Thiết kế cải tạo dễ tiếp cận
Ống bọc này được lắp đặt xung quanh các cụm đầu nối trong quá trình nâng cấp và sửa chữa phương tiện đường sắt.
7. Rà soát tài liệu dự án
Tài liệu thử nghiệm có thể được điều chỉnh phù hợp với kích thước đề xuất và yêu cầu của đường sắt.
| Vật liệu | PET chống cháy |
| Sự thi công | Máy dệt bện tự đóng, dây thép tách đôi |
| Sự chồng chéo | ≥35% |
| Nhiệt độ làm việc | -40°C đến +150°C |
| Điểm nóng chảy | 240±10°C |
| Tính dễ cháy | EN 45545-2:2020+A1:2023, R22/R23 HL2 và HL3 |
| Khả năng chống mài mòn | Tiêu chuẩn ISO 6722 Loại 10, ≥4.000 chu kỳ |
| Khả năng chống chất lỏng | Tham khảo: GMW14327 |
| Màu tiêu chuẩn | Đen |
| Chứng nhận | RoHS, REACH |
| Không chứa halogen | Đúng |
| Chống tia cực tím | Đúng |
| Dụng cụ cắt | Dao nóng |

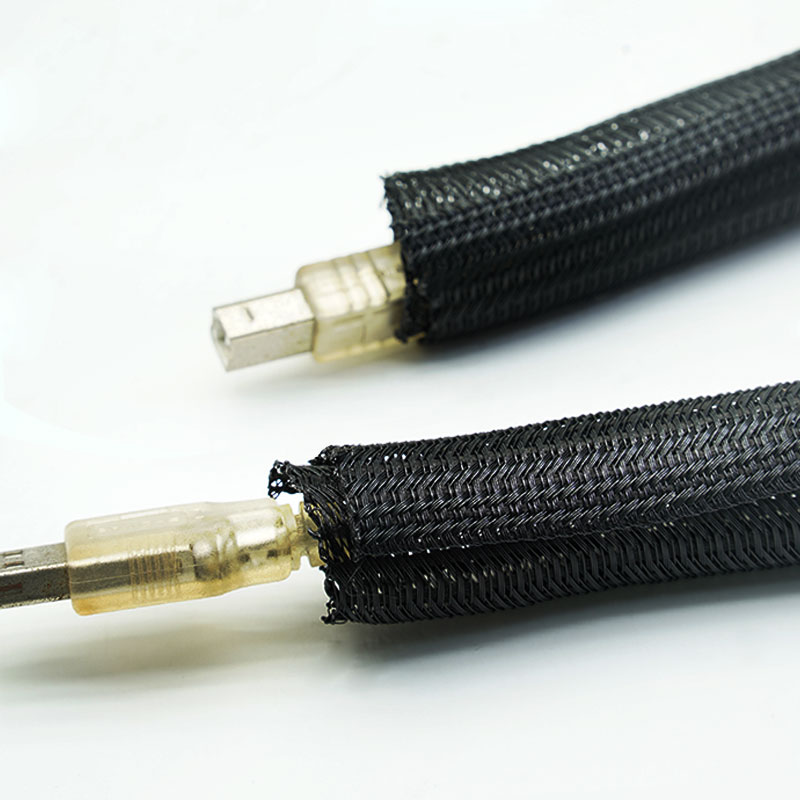

| Lắp đặt | Lối vào bên hông; không cần tháo đầu nối. |
Thông số kỹ thuật
Mã số linh kiện | Kích thước danh nghĩa (mm) | Khoảng đường kính bó dây (mm) | Đóng gói Chiều dài (m/cuộn) |
Tối thiểu | Tối đa |
SBW-PET-003-BK-FR-EN45545 | Φ3 | 2 | 4 | 300 |
SBW-PET-005-BK-FR-EN45545 | Φ5 | 3 | 6 | 200 |
SBW-PET-006-BK-FR-EN45545 | Φ6 | 4 | 7 | 200 |
SBW-PET-008-BK-FR-EN45545 | Φ8 | 6 | 10 | 100 |
SBW-PET-010-BK-FR-EN45545 | Φ10 | 8 | 11 | 100 |
SBW-PET-013-BK-FR-EN45545 | Φ13 | 12 | 15 | 50 |
SBW-PET-016-BK-FR-EN45545 | Φ16 | 15 | 18 | 25 |
SBW-PET-019-BK-FR-EN45545 | Φ19 | 18 | 22 | 25 |
SBW-PET-025-BK-FR-EN45545 | | 23 | 26 | 25 |
SBW-PET-029-BK-FR-EN45545 | | 28 | 30 | 25 |
SBW-PET-032-BK-FR-EN45545 | | 29 | 34 | 25 |
SBW-PET-038-BK-FR-EN45545 | | 35 | 40 | 25 |
SBW-PET-050-BK-FR-EN45545 | | 46 | 55 | 25 |
● Lưu ý: Chọn kích thước dựa trên đường kính bó dây đã lắp đặt và xác minh độ chồng lấp tối thiểu 35% ở phần lớn nhất. Định dạng mã số linh kiện cuối cùng, chiều dài cuộn dây và phạm vi báo cáo đã được phê duyệt cần được xác nhận trước khi xuất bản và đưa vào sản xuất.
Ứng dụng điển hình
Hệ thống thông tin hành khách
Bảo vệ hệ thống dây dẫn tín hiệu và hiển thị được bố trí xuyên suốt khu vực hành khách và các mô-đun thiết bị.
Tủ điều khiển đường sắt
Sắp xếp các dây cáp điều khiển, tín hiệu và nguồn phụ trợ đồng thời vẫn đảm bảo khả năng tiếp cận để bảo trì.
Hệ thống cửa và lối ra vào
Bao gồm các bó dây điện đã được đấu nối phục vụ cho cửa ra vào, thiết bị truy cập và các thiết bị điều khiển liên quan.
Ghế ngồi và thiết bị nội thất
Bảo vệ hệ thống dây điện cho ghế ngồi, đèn chiếu sáng và các hệ thống điện khác trong khoang hành khách.
Các dự án nâng cấp đường sắt
Được lắp đặt xung quanh các bó dây điện hiện có trong quá trình tân trang, sửa chữa và nâng cấp hệ thống xe.
Cung cấp thông tin về dự án đường sắt, vị trí lắp đặt, phiên bản EN 45545-2 yêu cầu, bộ yêu cầu, mức độ nguy hiểm và định dạng phê duyệt tài liệu. Đồng thời cung cấp đường kính tối thiểu và tối đa của bó dây, các ràng buộc về đường đi và yêu cầu về chiều dài cắt. MJ FLEX cần xác minh rằng cấu trúc được yêu cầu phù hợp với báo cáo thử nghiệm liên quan trước khi phê duyệt báo giá.
Có thể tùy chỉnh
MJ FLEX cung cấp dịch vụ hỗ trợ OEM và ODM từ khâu lựa chọn vật liệu và cấu trúc đến khâu lấy mẫu, đóng gói và sản xuất hàng loạt:
• Kích thước danh nghĩa, chiều rộng trải và độ chồng chéo.
• Chiều dài cắt, chiều dài cuộn và số lượng bộ dụng cụ.
• Mật độ và độ phủ của các sợi bện, tùy thuộc vào việc kiểm định khả năng chống cháy.
• Nhãn mác, mã vạch, bao bì nhãn hiệu riêng và mã số lô hàng.
• Mẫu thử, yêu cầu kiểm tra, tài liệu chứng nhận sự phù hợp và yêu cầu kiểm soát thay đổi.
• SBW-PET-UV — Ống bện tự quấn chống tia UV
• SBW-PET — Ống bọc bện tách rời bán cứng tiêu chuẩn
• SBW-PET-FR-EN45545 — Ống bện tự đóng EN45545 dùng cho đường sắt
• SBW-PET-RR — Ống bện tách rời chống chuột
01. R22 và R23 đề cập đến điều gì?
Đây là các bộ yêu cầu EN 45545-2 được sử dụng cho các sản phẩm và vị trí lắp đặt cụ thể bên trong phương tiện đường sắt. Yêu cầu áp dụng cần được khách hàng hoặc dự án nêu rõ.
02. HL3 nghĩa là gì?
HL3 là mức độ nguy hiểm cao nhất được định nghĩa bởi tiêu chuẩn EN 45545-2. Phân loại này phải liên quan đến bộ yêu cầu và kết cấu đã được kiểm nghiệm.
03. Có thể sử dụng tiêu chuẩn UL 94 V-0 thay thế cho tiêu chuẩn EN 45545 HL3 không?
Không phải khi dự án đường sắt yêu cầu cụ thể tiêu chuẩn EN 45545-2. Các tiêu chuẩn này sử dụng các phương pháp thử nghiệm và tiêu chí chấp nhận khác nhau.
04. Có thể mở ống tay áo để bảo dưỡng dây dẫn điện cho đường ray xe lửa không?
Đúng vậy. Cấu trúc tự đóng tách rời cho phép tiếp cận cục bộ mà không cần tháo toàn bộ cụm cáp.
05. Làm thế nào để chọn đúng kích cỡ?
Đo chiều dài đoạn bó dây lớn nhất đã lắp đặt và chọn kích thước sao cho độ chồng lên nhau ít nhất 35% mà không gây căng quá mức.
Yêu cầu mẫu
Để nhận được tư vấn kỹ thuật và báo giá chính xác, vui lòng cung cấp:
Hãy gửi thông số kỹ thuật đường sắt, yêu cầu EN 45545, đường kính dây dẫn và vị trí lắp đặt. MJ FLEX sẽ xem xét báo cáo về tính phù hợp và cung cấp mẫu để đánh giá dự án.
