Tại sao nên chọn BRS-PET-OE?
• Đầu nối trong suốt cỡ lớn
Khả năng luồn lách được mở rộng giúp ống bọc di chuyển dễ dàng qua các phích cắm và phụ kiện mà các loại dây bện giãn nở thông thường không thể đáp ứng được.
• Bảo vệ các cụm đã được kết thúc trước đó
Việc lắp đặt có thể hoàn tất sau khi các đầu nối được gắn vào, giảm thiểu nhu cầu tháo ghim, đấu nối lại hoặc xây dựng lại bó dây.
• Xử lý sự thay đổi đường kính đột ngột
Cấu trúc bện hở thích ứng với vỏ bọc đầu nối, mối nối và các phần tăng kích thước cục bộ khác của cụm lắp ráp.
• Giảm độ phức tạp về kích thước cho các gói biến đổi.
Việc lựa chọn cẩn thận cấu trúc OverExpand có thể bao phủ phạm vi lắp ráp rộng hơn, giúp đơn giản hóa việc quản lý kho ống và lập kế hoạch lắp đặt.
1. Mở rộng đường dẫn vượt qua được cải tiến
Bện tóc mở rộng để dễ dàng luồn vào các đầu nối, phích cắm và các linh kiện lớn khác.

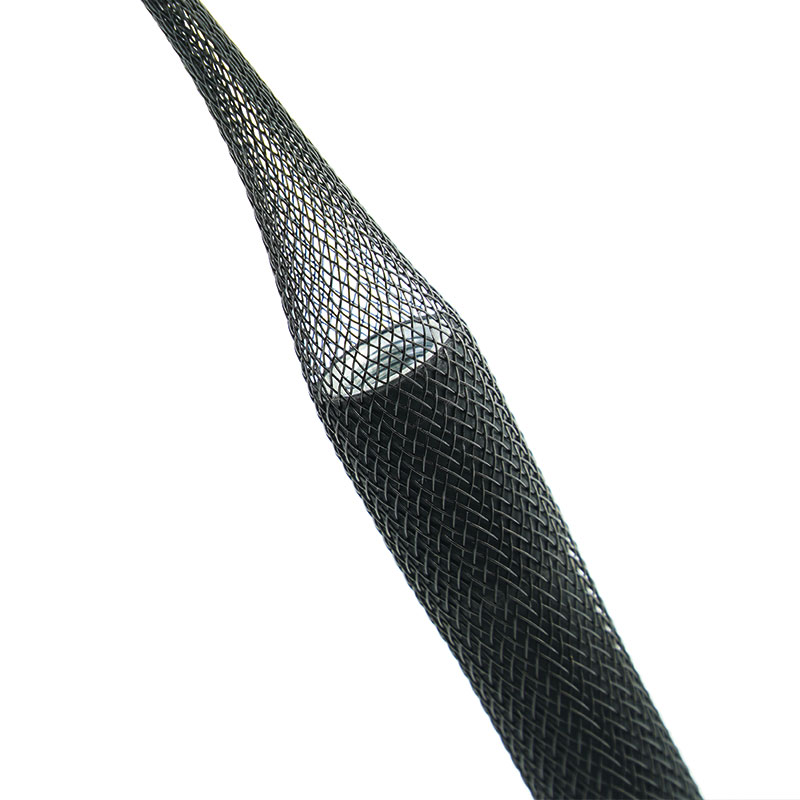

2. Khôi phục xung quanh bó cáp
Sau khi vượt qua vật cản, ống bọc sẽ co lại về phía đường kính nhỏ hơn của bó dây để giữ cáp chắc chắn hơn.
3. Lắp đặt thân thiện với đầu nối
Hỗ trợ bọc dây sau khi đấu nối mà không cần cắt hoặc tháo nhiều linh kiện đã lắp đặt.
4. Cấu trúc sợi đơn PET
Cung cấp khả năng bảo vệ cơ học nhẹ nhàng với thao tác linh hoạt cho các cụm cáp và dây dẫn.
5. Khả năng thích ứng với các hình dạng bất thường
Theo dõi các điểm nối, chuyển tiếp và thay đổi bó sợi vừa phải dọc theo tuyến đường được bảo vệ.
6. Giảm thiểu sự gián đoạn lắp ráp
Giúp rút ngắn các bước lắp đặt so với các loại ống thông thường, vốn yêu cầu phải tháo rời các khớp nối.
7. Thiết kế mở rộng dành riêng cho dự án
Kích thước danh nghĩa, yêu cầu về đường dẫn, hình dạng bện, chiều dài và bao bì có thể được xem xét cho từng ứng dụng cụ thể.
| Vật liệu | Sợi đơn PET |
| Sự thi công | Bện ống có khả năng giãn nở cao |
| Nhiệt độ làm việc | -40°C đến +125°C |
| Điểm nóng chảy | 240±10°C |
| Tính dễ cháy | UL 94 V2 |
| Màu tiêu chuẩn | Đen |
| Phạm vi kích thước | kích thước danh nghĩa cụ thể của dự án |
| Chứng nhận | Tuân thủ RoHS, REACH, Không chứa Halogen |
| Dụng cụ cắt | Dao nóng |
| Mẫu đơn cung cấp | Cuộn lớn hoặc cắt theo chiều dài yêu cầu |
Thông số kỹ thuật
Mã số linh kiện | Chiều rộng phẳng (W) | Phạm vi mở rộng (mm) | Đóng gói Chiều dài (m/cuộn) |
Inch | mm | Min.(I) | Tối đa.(O) |
BRS-PET-006-BK-OE | 1/4” | 6 | 3 | 12 | 500 |
BRS-PET-008-BK-OE | 5/16” | 8 | 6 | 22 | 500 |
BRS-PET-010-BK-OE | 3/8” | 10 | 5 | 25 | 350 |
BRS-PET-012-BK-OE | 1/2” | 12 | 11 | 35 | 300 |
BRS-PET-020-BK-OE | 3/4” | 19 | 12 | 45 | 200 |
Ứng dụng điển hình
Các cụm cáp đã được đấu nối sẵn
Luồn dây qua các đầu cắm đã được lắp đặt để có thể thêm lớp vỏ bảo vệ mà không cần tháo chân cắm hoặc thay thế đầu nối.
Dây dẫn điện cho ô tô và thiết bị
Bao gồm hệ thống dây dẫn có vỏ bọc đầu nối, các mối nối nhánh hoặc sự thay đổi đường kính cục bộ làm phức tạp quá trình lắp đặt kéo xuyên.
Cáp dữ liệu và truyền thông

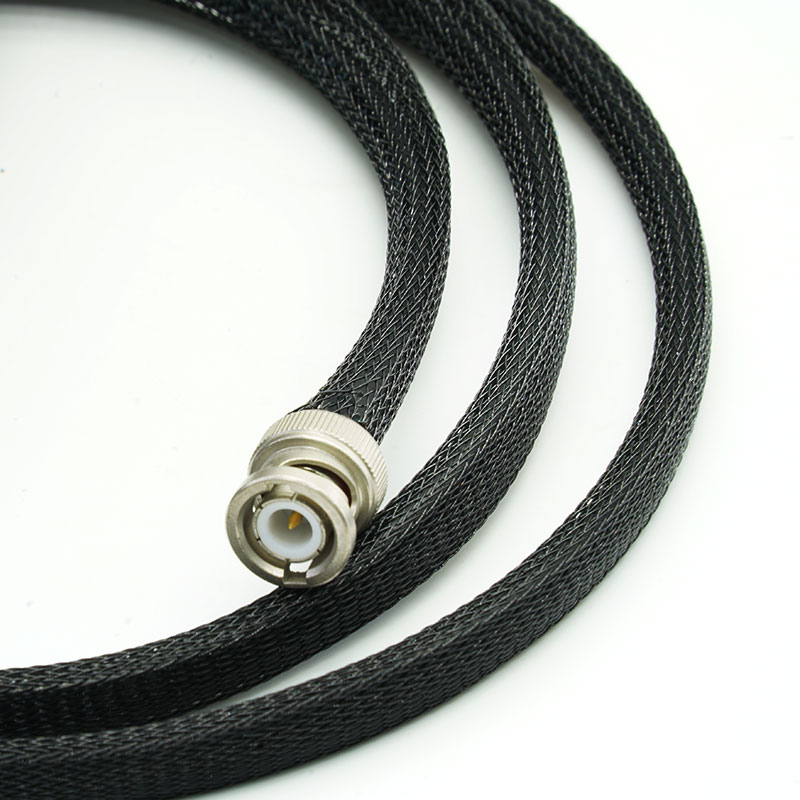

Vừa khít với các đầu nối đúc và các đầu nối giao diện, đồng thời bảo vệ phần cáp nhỏ hơn phía sau chúng.
Cảm biến công nghiệp và dây dẫn điều khiển
Bảo vệ các loại cáp đã được lắp đặt sẵn, có trang bị đầu nối, gioăng hoặc đầu cảm biến rộng hơn bó cáp.
Bộ dụng cụ thay thế và nâng cấp dịch vụ
Cho phép kỹ thuật viên thêm hoặc thay thế lớp bảo vệ dạng bện mà vẫn giữ nguyên các đầu nối cáp ban đầu ở những vị trí có điều kiện tiếp cận khi lắp đặt.
Ghi lại hai kích thước riêng biệt: kích thước lớn nhất của bộ phận mà ống bọc phải đi qua và đường kính tối thiểu đến tối đa của đoạn cáp vẫn được bọc. Đồng thời đo chiều dài đầu nối, các cạnh sắc nhọn và không gian lắp đặt có sẵn. Một cấu trúc có thể luồn qua đầu nối vẫn phải đủ chắc chắn để bao quanh bó cáp cuối cùng. Sự giãn nở làm tăng các khe hở của bện và gây ra sự rút ngắn theo chiều dọc, vì vậy hãy xác nhận độ che phủ và chiều dài hoàn thiện trên một cụm lắp ráp thực tế hoặc thước đo đại diện. Không chỉ tính chiều dài cắt từ ống bọc ở trạng thái chưa giãn; hãy bao gồm cả độ căng khi lắp đặt, các đoạn uốn cong khi định tuyến và khoảng trống cần thiết ở đầu ống.
Có thể tùy chỉnh
Hồ sơ mở rộng - Hình dạng bện có thể được xem xét dựa trên tỷ lệ đường kính đầu nối so với đường kính bó dây.
Kích thước và phạm vi phủ sóng danh nghĩa - Được lựa chọn để cân bằng giữa khoảng không gian cho phép xe đi qua và vẻ ngoài lắp đặt chấp nhận được.
Xác định chiều dài cắt phù hợp - Các mẫu thử có thể giúp xác định chiều dài tối ưu khi chưa qua chỉnh sửa cho độ che phủ cần thiết sau khi lắp đặt.
Màu sắc và bao bì sản phẩm - Các màu sắc theo dự án, chiều dài có nhãn, cuộn, túi và bộ dụng cụ lắp ráp đều có sẵn tùy thuộc vào số lượng đặt hàng tối thiểu và xác nhận.
OverExpand mô tả hình dạng lắp đặt và bản thân nó không xác định khả năng chống cháy, chống tia UV, cấp nhiệt độ hoặc phê duyệt cho ngành ô tô. Tài liệu về vật liệu theo RoHS, REACH và các tiêu chuẩn khác có thể được cung cấp cho cấu trúc PET đã được xác nhận. Bất kỳ tuyên bố nào về khả năng bắt lửa hoặc môi trường phải được liên kết với loại sợi, màu sắc và báo cáo thử nghiệm cụ thể. Tỷ lệ giãn nở, diện tích phủ và sự thay đổi chiều dài sau khi lắp đặt cần được xác minh bằng phương pháp đo lường đã được thống nhất và sự kết hợp giữa đầu nối và bó dây tiêu biểu.
Kiểm tra đối chiếu - Cấu trúc đã được thống nhất sẽ được kiểm tra so với đường kính đầu nối hoặc kích thước tiêu chuẩn do khách hàng quy định.
Kiểm tra khả năng phục hồi và phạm vi bao phủ - Độ vừa vặn của ống bọc được kiểm tra lại trên phạm vi bó cáp mục tiêu sau khi mở rộng.
Tính nhất quán của đường giãn nở - Các mẫu sản phẩm được mở ra trong phạm vi đường kính quy định để xác định sự giãn nở không đồng đều, vướng mắc hoặc biến dạng lưới riêng lẻ.
Đánh giá chiều dài lắp đặt - Có thể kiểm tra sự rút ngắn do giãn nở khi chiều dài cắt hoàn thiện là yếu tố quan trọng đối với dự án.
Kiểm tra xuất hàng - Chất liệu, màu sắc, chiều dài cuộn hoặc cắt, nhãn mác, số lượng và bao bì được xác nhận trước khi giao hàng.
01. Nên chọn kích thước BRS-PET-OE như thế nào?
Hãy sử dụng cả đường kính đầu nối lớn nhất và đường kính bó cáp cuối cùng. Ống bọc chỉ được chọn cho đầu nối có thể quá rộng hoặc quá lỏng so với cáp.
02. Phạm vi phủ sóng có giữ nguyên khi đạt mức mở rộng tối đa không?
Không. Các lỗ lưới sẽ lớn hơn khi sợi bện giãn ra. Hãy đánh giá độ che phủ ở đường kính thực tế sau khi lắp đặt.
03. Liệu một kích thước có thể phù hợp với nhiều đường kính cáp khác nhau không?
Về mặt lý thuyết thì có thể, nhưng cần phải xác nhận khả năng phục hồi, độ phủ và hình thức chấp nhận được trên toàn bộ phạm vi sản phẩm.
04. Có thể lắp đặt nó lên trên các đầu nối đúc sẵn không?
Thông thường là có, miễn là đường kính và hình dạng đầu nối lớn nhất nằm trong khả năng cho phép đi qua đã được kiểm chứng của cấu trúc đã chọn.
Vui lòng gửi thông tin về phạm vi bó dây cuối cùng, kích thước đầu nối lớn nhất, chiều dài và hình dạng đầu nối, phạm vi phủ sóng yêu cầu, chiều dài lắp đặt, màu sắc và số lượng đặt hàng. MJ FLEX sẽ xem xét lộ trình mở rộng và sắp xếp mẫu BRS-PET-OE phù hợp hoặc báo giá.
