Tại sao nên chọn màng bọc STW-PET?
1. Lắp đặt mà không cần ngắt kết nối dây cáp
Thiết kế kiểu vào từ bên hông bao quanh các bó dây điện, đầu nối và điểm phân nhánh đã được lắp ráp.
2. Đơn giản hóa việc kiểm tra và bảo trì
Các dây cáp vẫn có thể tiếp cận được bằng cách mở lại ống bọc thay vì tháo bỏ ống kín.
3. Kiểm soát các bó cáp không đều
Mối nối chồng tự đóng sẽ theo sát sự thay đổi đường kính bó dây và giúp giữ chặt các dây dẫn lỏng lẻo.
4. Bảo vệ các bề mặt đã hoàn thiện gần đó
Lớp vải dệt bên ngoài tạo ra bề mặt tiếp xúc mềm mại hơn so với nhiều ống dẫn bảo vệ cứng nhắc.

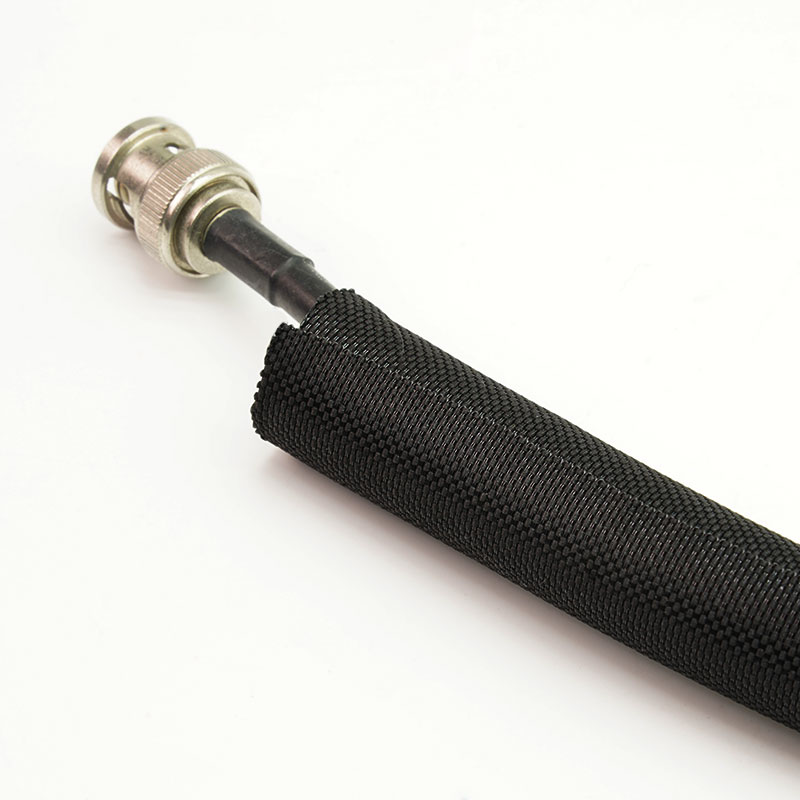

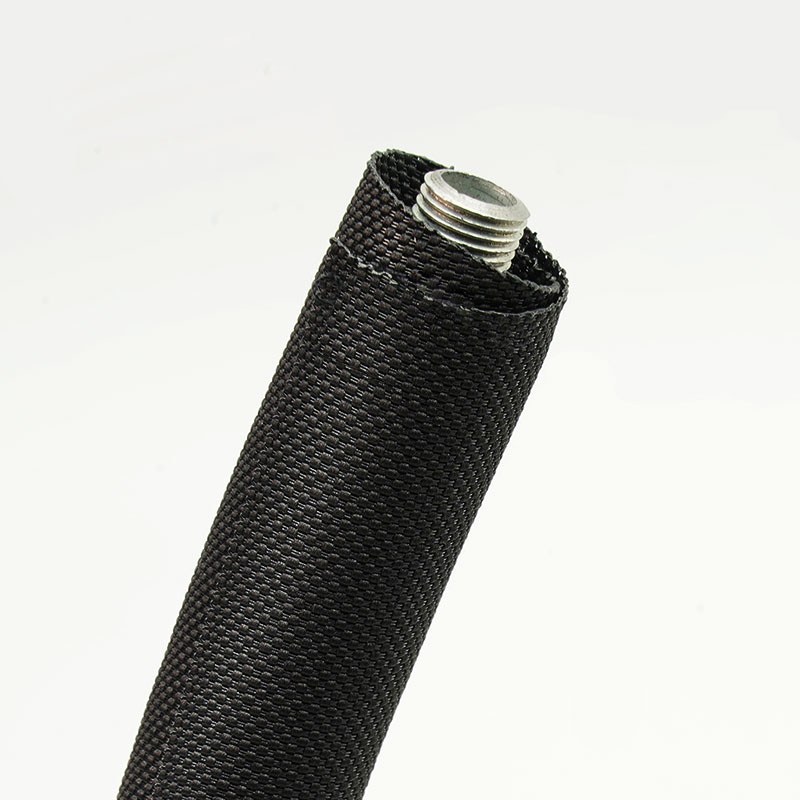

1. Thiết kế tự đóng dạng cuốn quanh
Mở ra để vào từ bên hông và vòng quanh bó dây đã được lắp đặt.

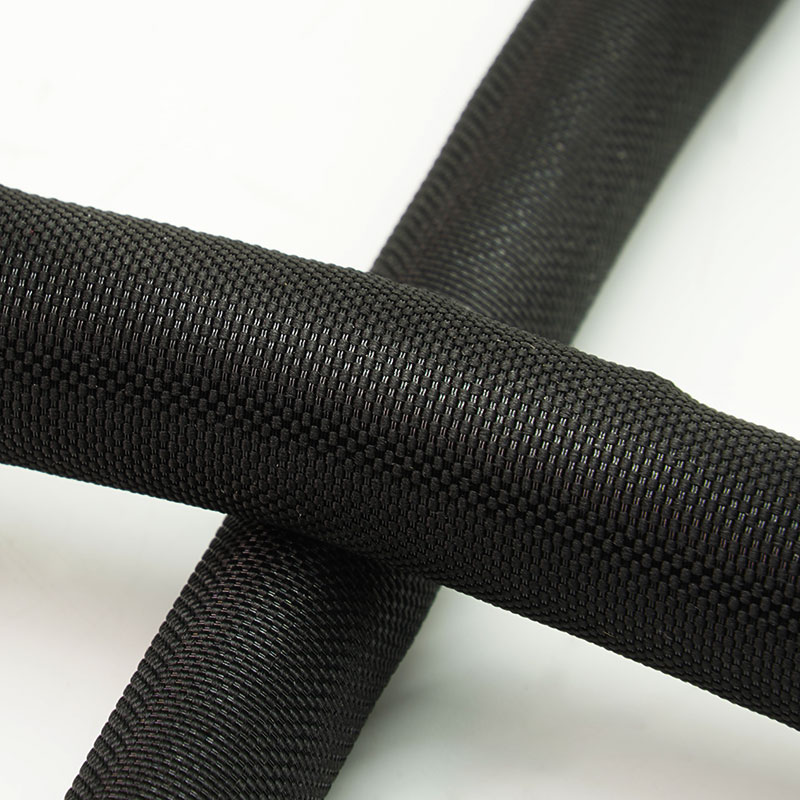

2. Cấu trúc polyester dệt
Cung cấp lớp bảo vệ bằng vải mềm dẻo cho việc đi dây cáp hàng ngày.

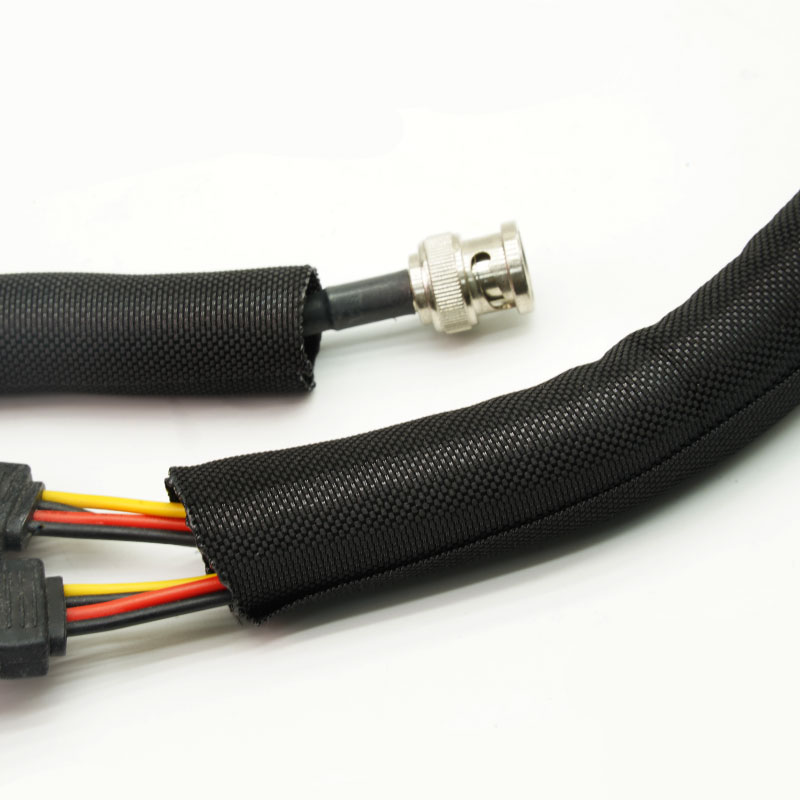

3. Lắp đặt dễ dàng cho việc nâng cấp
Phù hợp với các bó dây đã được đấu nối mà không cần tháo đầu nối.
4. Bề mặt chống mài mòn
Giúp giảm sự mài mòn áo khoác do tiếp xúc với các tấm và thiết bị.
5. Khả năng uốn cong linh hoạt
Đi theo các tuyến đường cong và hình dạng bó dây không đều.
6. Dễ dàng truy cập cáp
Hỗ trợ bảo trì, mở rộng đường dây và lắp đặt cáp.
7. Các tùy chọn cung cấp theo yêu cầu
Có sẵn các kích thước, chiều dài cắt và bao bì tùy chỉnh cho từng dự án.
| Vật liệu | PET đa sợi + sợi đơn |
| Sự thi công | Gói hàng tự đóng dạng tách rời |
| Sự chồng chéo | ≥35% |
| Nhiệt độ làm việc | -40°C đến +125°C |
| Điểm nóng chảy | 240±10°C |
| Tính dễ cháy | UL94 V2 |
| Khả năng chống mài mòn | Tham khảo tiêu chuẩn ISO6722 |
| Khả năng chống lão hóa | Tham khảo tiêu chuẩn ISO6722 |
| Khả năng chống chất lỏng | Tham khảo GMW14327 |
| Màu tiêu chuẩn | Đen |
| Chứng nhận | Tuân thủ RoHS, REACH, không chứa halogen. |
| Không chứa halogen | Đúng |
| Chống tia cực tím | Đúng |
| Dụng cụ cắt | Lưỡi dao hoặc dao nóng |
Thông số kỹ thuật
Mã số linh kiện | Kích thước danh nghĩa (mm) | Độ rộng lan tỏa
(mm) | Khoảng đường kính bó dây (mm) | Đóng gói Chiều dài (m/cuộn) |
Tối thiểu | Tối đa |
STW-PET-003-BK | Φ3 | 25±2 | 2 | 4 | 200 |
STW-PET-005-BK | Φ5 | 29±2 | 4 | 6 | 200 |
STW-PET-006-BK | Φ6 | 34±2 | 4 | 7 | 200 |
STW-PET-008-BK | Φ8 | 46±2 | 6 | 10 | 100 |
STW-PET-010-BK | Φ10 | 55±2 | 8 | 11 | 100 |
STW-PET-013-BK | Φ13 | 65±2 | 12 | 15 | 100 |
STW-PET-016-BK | Φ16 | 77±2 | 15 | 18 | 100 |
STW-PET-019-BK | Φ19 | 104±5 | 18 | 20 | 50 |
| | | 23 | 26 | 25 |
| | | 27 | 31 | 25 |
| | | 30 | 34 | 25 |
| | | 37 | 40 | 25 |
| | | 48 | 52 | 25 |
● Lưu ý: Chọn kích thước phù hợp với đường kính thực tế của bó dây và đảm bảo độ chồng lấp ít nhất 35% sau khi lắp đặt.
Ứng dụng điển hình
Dây đai an toàn nội thất ô tô
Giúp bảo vệ hệ thống dây điện phía sau bảng điều khiển, cửa và ghế, đồng thời cho phép lắp ráp nhanh chóng và dễ dàng bảo trì sau này.
Máy móc công nghiệp
Sắp xếp các dây cáp cảm biến và điều khiển tại những vị trí đã lắp đặt sẵn đầu nối.
Robot và tự động hóa
Bao gồm các nhóm cáp mềm dọc theo các tuyến đường của thiết bị di động hoặc được bảo trì thường xuyên.
Tủ điện
Kết hợp nhiều dây dẫn và giữ cho các điểm phân nhánh dễ tiếp cận trong quá trình khắc phục sự cố.
Thiết bị gia dụng và thiết bị điện tử
Bảo vệ các dây dẫn bên trong khỏi bị cọ xát với vỏ máy và các cạnh tấm kim loại.
Đo kích thước bó dây tại điểm nhỏ nhất và lớn nhất, bao gồm cả các nhánh và đầu nối. Chọn kích thước danh nghĩa sao cho ống bọc có độ chồng lấp đầy đủ dọc theo toàn bộ chiều dài. Nêu rõ nguồn gây mài mòn, tần suất uốn cong, nhiệt độ, chất lỏng và phương pháp lắp đặt để có thể kiểm tra cấu trúc ống bọc.
Có thể tùy chỉnh
• Đường kính và sự chồng chéo - Phù hợp với bó dây đã lắp đặt và sự thay đổi đường kính dự kiến.
• Cắt theo chiều dài - Chuẩn bị các bộ phận để lắp ráp dây đai an toàn dọc đường ray.
• Màu sắc và nhận dạng - Màu sắc đặc biệt hoặc nhãn dự án tùy thuộc vào việc xem xét chất liệu và số lượng đặt hàng tối thiểu.
• Bao bì - Các loại cuộn, túi, bộ dụng cụ, mã vạch và nhãn hiệu riêng theo yêu cầu.
Ống PET STW tiêu chuẩn được thiết kế để sắp xếp cáp nói chung và bảo vệ chống mài mòn. Tài liệu RoHS, REACH và không chứa halogen có thể có sẵn cho các vật liệu đã được xác nhận. Không áp dụng các yêu cầu UL 94 V-0, VW-1, EN 45545 hoặc chống tia UV cho phiên bản này; hãy chọn loại đã được kiểm nghiệm tương ứng khi cần.
• Kiểm tra nguyên vật liệu đầu vào - Thông tin về loại sợi, màu sắc và tình trạng bề mặt được xác minh.
• Kiểm tra việc đóng cửa và chồng lấn - Lớp bọc được kiểm tra trên các đường kính bó sợi tiêu biểu.
• Kiểm soát bề mặt dệt - Các khoảng trống, sợi đứt, tạp chất và khuyết tật ở mép sợi đều được theo dõi.
• Xác minh chiều dài và đóng gói - Chiều dài cuộn hoặc cắt, nhãn và số lượng được kiểm tra trước khi xuất xưởng.
01. Có thể lắp đặt nó lên trên bộ dây dẫn đã được lắp ráp sẵn không?
Đúng vậy. Thiết kế dạng tách rời mở từ bên hông và không cần tháo khớp nối.
02. Tay áo có giữ được trạng thái đóng kín không?
Nó được thiết kế để tự đóng khi có kích thước phù hợp và độ chồng lên nhau đủ.
03. Các dây cáp có thể phân nhánh ra bên trong ống bọc không?
Vâng. Có thể mở lớp bọc cục bộ để phân nhánh và tiếp cận dịch vụ.
Vui lòng cung cấp thông tin về phạm vi bó dây, môi trường lắp đặt, tiêu chuẩn yêu cầu, chiều dài cắt và số lượng. MJ FLEX sẽ đề xuất cấu trúc phù hợp và sắp xếp mẫu hoặc báo giá.
