Tại sao nên chọn ống bọc bện giãn nở BRS-PET?
• Giải quyết sự lộn xộn dây cáp thường ngày
Bện các sợi dây điện rời rạc lại với nhau thành một bó dây gọn gàng, dễ quản lý.
• Giảm sự hao mòn thường xuyên của vỏ cáp.
PET cung cấp một lớp màng bảo vệ nhẹ, có khả năng chống lại sự cọ xát và trầy xước.

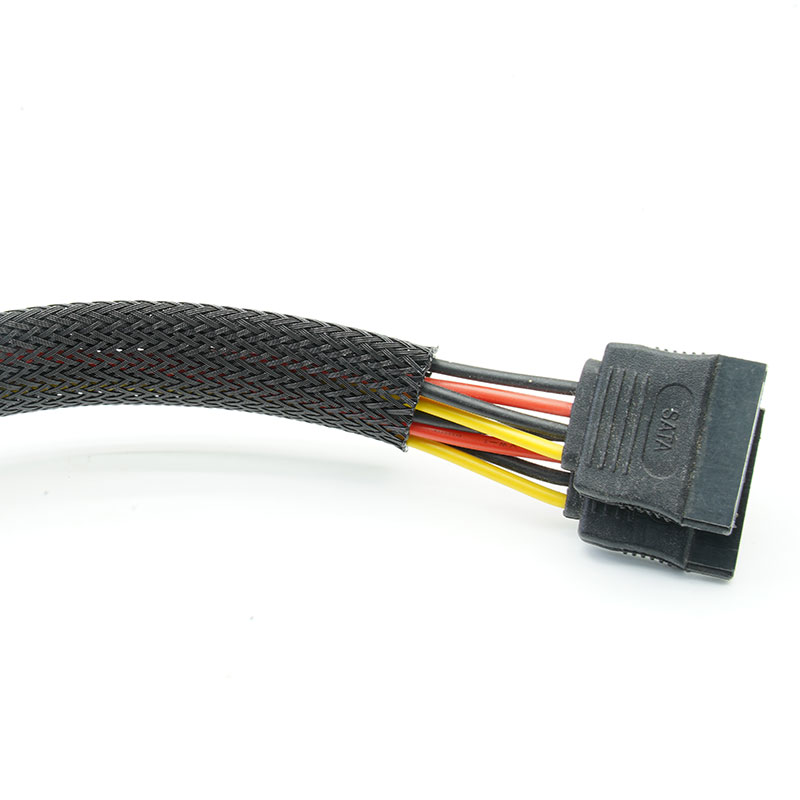

• Lắp đặt nhanh chóng qua các đầu nối
Cấu trúc có thể mở rộng giúp giảm thiểu việc tháo lắp đầu nối và hỗ trợ lắp ráp hiệu quả.
• Tránh trả tiền cho các hạng mục đặc biệt không cần thiết.
Phiên bản tiêu chuẩn bao gồm các biện pháp bảo vệ chung trong nhà khi không yêu cầu chứng nhận cụ thể về chống cháy, chống tia cực tím hoặc chứng nhận ngành nghề.

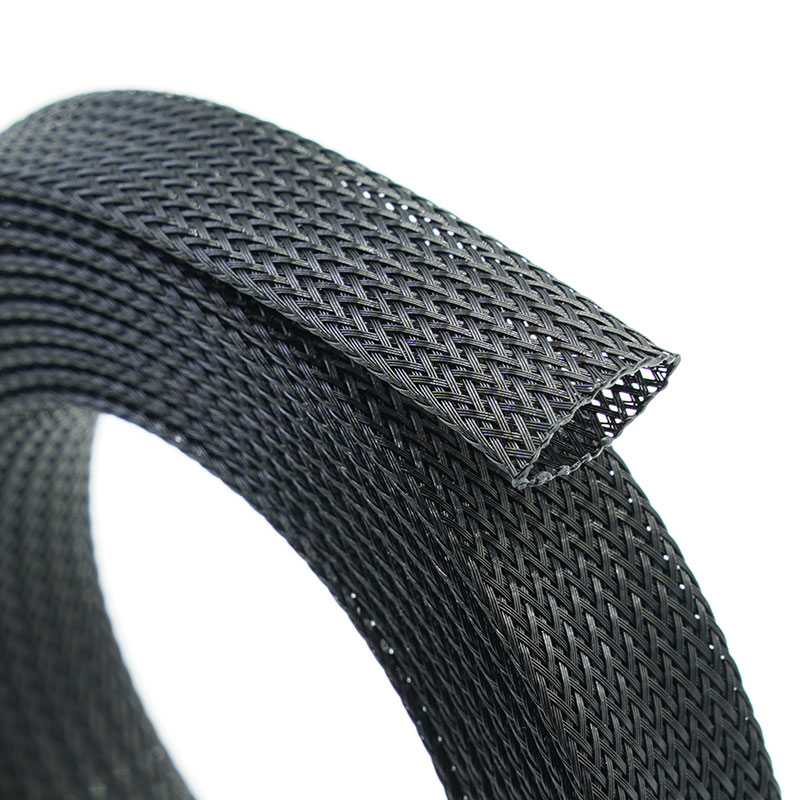

1. Vật liệu sợi đơn PET
Cung cấp khả năng bảo vệ cáp đa năng đáng tin cậy.

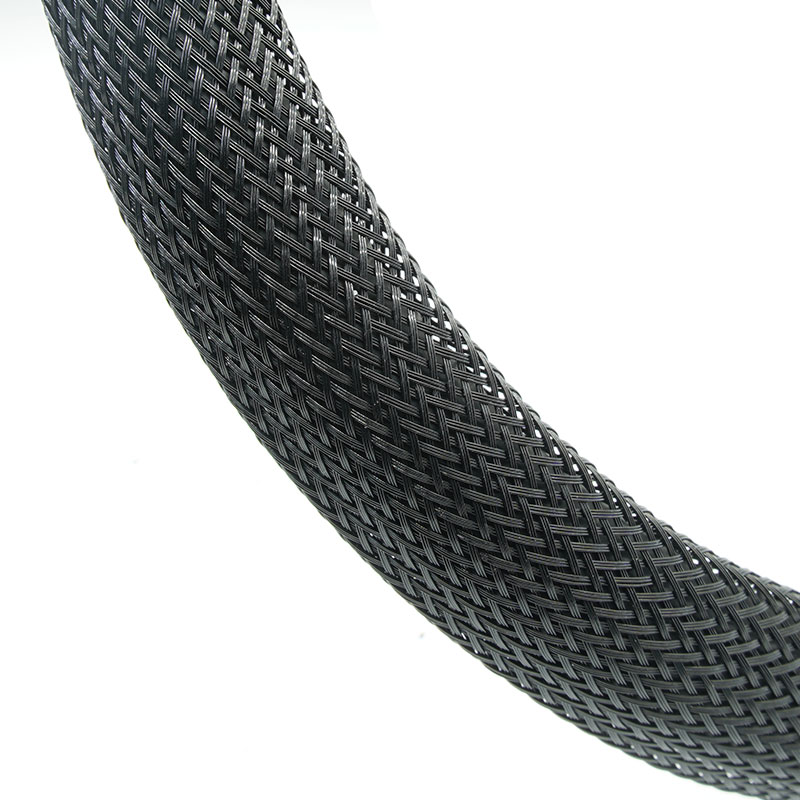

2. Thiết kế bện có thể mở rộng
Phù hợp với các đầu nối và chịu được sự biến đổi vừa phải của bó dây.
3. Khả năng bảo vệ chống mài mòn nhẹ
Bảo vệ lớp vỏ dây dẫn mà không cần ống dẫn dày.
4. Định tuyến cáp linh hoạt
Đi theo những khúc cua và đường đi không đều của dây đai an toàn.
5. Cấu trúc thoáng khí
Cho phép nhiệt và hơi ẩm thoát ra ngoài thay vì làm kín bó vật liệu.
6. Có thể cắt bằng dao nhiệt
Hỗ trợ quá trình cắt sản phẩm sạch sẽ và giảm hiện tượng tưa sợi ở đầu sợi.
7. Phạm vi tùy chỉnh rộng
Kích thước, màu sắc, chiều dài cắt, bao bì và nhãn mác có thể được tùy chỉnh theo yêu cầu về số lượng đặt hàng tối thiểu (MOQ).
| Vật liệu | Sợi đơn PET |
| Sự thi công | Bím tóc có thể mở rộng |
| Nhiệt độ làm việc | -40°C đến +125°C |
| Điểm nóng chảy | 240±10°C |
| Tính dễ cháy | UL94 V2 |
| Khả năng chống mài mòn | Trung bình |
| Độ dày thành | 0,65 ± 0,05 mm |
| Màu tiêu chuẩn | Đen |
| Chứng nhận | Tuân thủ RoHS, REACH, Không chứa Halogen |
| Không chứa halogen | Đúng |
| Chống tia cực tím | Đúng |
| Dụng cụ cắt | Dao nóng |
Thông số kỹ thuật
Mã số linh kiện | Chiều rộng phẳng (W) | Phạm vi mở rộng (mm) | Tường Độ dày (mm) | Đóng gói Chiều dài (m/cuộn) |
Inch | mm | Min.(I) | Tối đa.(O) |
BRS-PET-003-BK | 1/8” | 3 | 1 | 6 | 0,65±0,05 | 1000 |
BRS-PET-006-BK | 1/4” | 6 | 3 | 9 | 0,65±0,05 | 500 |
BRS-PET-008-BK | 5/16” | 8 | 5 | 12 | 0,65±0,05 | 350 |
BRS-PET-010-BK | 3/8” | 10 | 7 | 17 | 0,65±0,05 | 350 |
BRS-PET-012-BK | 1/2” | 12 | 8 | 20 | 0,65±0,05 | 350 |
BRS-PET-016-BK | 5/8” | 16 | 10 | 27 | 0,65±0,05 | 250 |
BRS-PET-018-BK | 11/16" | 18 | 12 | 29 | 0,65±0,05 | 250 |
BRS-PET-020-BK | 3/4” | 20 | 14 | 32 | 0,65±0,05 | 200 |
| 1” | 25 | 18 | 35 | 0,65±0,05 | 200 |
| 1-1/4” | 32 | 20 | 50 | 0,65±0,05 | 150 |
| 1-1/2” | 38 | 30 | 60 | 0,65±0,05 | 100 |
| 1-3/4” | 45 | 35 | 75 | 0,65±0,05 | 100 |
| 2” | 50 | 40 | 80 | 0,65±0,05 | 100 |
| 2-1/2” | 64 | 45 | 105 | 0,65±0,05 | 50 |
| 3” | 76 | 64 | 120 | 0,65±0,05 | 50 |
| 4” | 100 | 80 | 150 | 0,65±0,05 | 50 |
● Lưu ý: Phạm vi mở rộng mô tả khả năng hình học, chứ không phải điểm vận hành liên tục tối ưu. Việc chọn phạm vi mở rộng gần mức tối đa sẽ làm tăng kích thước lỗ bện, giảm diện tích bao phủ và rút ngắn chiều dài khi lắp đặt.
Ứng dụng điển hình
Bộ dây điện ô tô
Giúp sắp xếp hệ thống dây điện bên trong và toàn bộ xe, đồng thời giảm ma sát khi tiếp xúc.
Bảng điều khiển công nghiệp
Bó các dây tín hiệu, điều khiển và nguồn điện lại với nhau để cải thiện việc định tuyến và khả năng bảo trì.
Robot và tự động hóa
Quản lý các nhóm cáp mềm dọc theo khung máy và các cụm chuyển động.
Thiết bị điện
Bảo vệ các dây dẫn bên trong khỏi vỏ máy, các cạnh sắc nhọn và quá trình lắp đặt.
Máy tính và thiết bị điện tử
Giúp sắp xếp gọn gàng các dây cáp nguồn và dữ liệu mà không cần thêm ống dẫn cồng kềnh.
Các dự án cải tạo tổng thể
Ống trượt này được thiết kế để che phủ các đoạn cáp và đầu nối bị ngắt kết nối, trong trường hợp cần sử dụng ống bọc kín có thể mở rộng.
Đo kích thước bó ống đã hoàn thiện và đầu nối lớn nhất, sau đó chọn kích thước đảm bảo độ giãn nở phù hợp mà không làm giảm quá nhiều diện tích che phủ. Ghi rõ nhiệt độ làm việc, mức độ mài mòn, màu sắc, chiều dài cắt và bất kỳ tiêu chuẩn chống cháy, chống tia UV hoặc tiêu chuẩn ngành nào. Nếu có yêu cầu cụ thể, hãy chọn loại PET có chức năng tương ứng thay vì phiên bản thông thường.
Có thể tùy chỉnh
• Phạm vi kích thước - Có thể cung cấp nhiều đường kính danh nghĩa khác nhau cho các dây dẫn nhỏ đến các bó cáp lớn hơn.
• Phối màu - Màu đen là màu tiêu chuẩn; có thể sản xuất thêm các màu khác để nhận diện thương hiệu hoặc đáp ứng yêu cầu của nhà sản xuất.
• Mật độ bện và độ giãn - Có thể xem xét lại cấu trúc để cân bằng giữa phạm vi phủ sóng, tính linh hoạt và khả năng truyền dẫn tín hiệu.
• Cắt theo chiều dài - Các đoạn dây đã được cắt sẵn và hàn kín các đầu bằng dao nhiệt có thể hỗ trợ việc lắp ráp dây đai an toàn ở phía dây câu.
• Đóng gói riêng - Chiều dài cuộn, hộp bán lẻ, mã vạch, nhãn khách hàng và số lượng thùng carton có thể được tùy chỉnh.
Ống BRS-PET thông thường được thiết kế để sắp xếp cáp tiêu chuẩn và bảo vệ chống mài mòn. Tài liệu RoHS, REACH và không chứa halogen áp dụng có thể được cung cấp cho các vật liệu đã được phê duyệt. Trường hợp yêu cầu hiệu suất UL 94 V-0, VW-1, FMVSS 302, UV hoặc EN 45545, hãy sử dụng biến thể MJ FLEX đã được kiểm nghiệm tương ứng thay vì áp dụng các tuyên bố đó cho sản phẩm thông thường.
• Kiểm tra sợi PET - Vật liệu, đường kính sợi, màu sắc và điều kiện bề mặt được kiểm tra trước khi bện.
• Kiểm soát quá trình bện - Độ phủ, kiểu bện, độ căng và đường kính được theo dõi trong suốt quá trình sản xuất.
• Xác minh mở rộng - Các mẫu được gắn vào các trục định hình có kiểm soát để kiểm tra sự giãn nở và khả năng phục hồi.
• Kiểm soát độ dài - Chiều dài cuộn hoặc chiều dài cắt sẵn được kiểm tra so với đơn đặt hàng và dung sai đã thỏa thuận.
• Hình thức và đóng gói cuối cùng - Các đầu mút, độ sạch bề mặt, nhãn mác và bao bì được kiểm tra trước khi vận chuyển.
01. Ống tay áo có thể giãn ra đến mức nào?
Việc mở rộng phụ thuộc vào kích thước danh nghĩa và cấu trúc bện. Vui lòng cung cấp kích thước bó dây và đầu nối để nhận được khuyến nghị phù hợp.
02. Có thể cắt bằng kéo được không?
Có thể dùng dao nhiệt, nhưng nên dùng loại có chức năng này vì nó giúp hàn kín các sợi PET và giảm hiện tượng bị tưa.
03. PET tiêu chuẩn có phù hợp để sử dụng ngoài trời không?
Đối với trường hợp tiếp xúc lâu dài với ánh nắng mặt trời, hãy sử dụng phiên bản chống tia UV và xem xét kỹ các yêu cầu môi trường thực tế.
04. Nó có khả năng chống cháy không?
Không nên mặc định mức độ chống cháy cố định cho phiên bản thông thường. Hãy chọn phiên bản VW-1, UL 94 V-0 hoặc EN 45545 khi thông số kỹ thuật yêu cầu.
05. Có thể đặt màu theo yêu cầu không?
Việc phát triển màu sắc có thể được xem xét dựa trên các yêu cầu về khối lượng và hiệu suất. Sự thay đổi màu sắc có thể ảnh hưởng đến bằng chứng về khả năng chống tia cực tím hoặc khả năng bắt lửa và cần được phê duyệt trước khi sản xuất.
Hãy chia sẻ đường kính bó dây, kích thước đầu nối, môi trường, tiêu chuẩn yêu cầu và số lượng. MJ FLEX sẽ đề xuất cấu trúc phù hợp và sắp xếp mẫu hoặc báo giá.
