Ống bọc cáp lưới bện giãn nở PET chống cháy EN45545

MJ FLEX BRS-PET-FR-EN45545 là loại ống bọc PET giãn nở chống cháy được phát triển cho hệ thống dây điện đường sắt và thiết bị điện trên tàu. Cấu trúc nêu trên đáp ứng tiêu chuẩn EN 45545-2 R22 và R23 ở mức độ nguy hiểm HL3, trong khi lớp bện hở của nó giãn nở bao phủ các đầu nối và bảo vệ các bó cáp khỏi sự mài mòn thông thường. Phạm vi bao phủ phải phù hợp với kích thước và cấu trúc đã đặt hàng.

Vật liệu :
PET Monofilament
Nhiệt độ làm việc :
-40℃~ +150℃
Điểm nóng chảy :
240+(-)10℃
Tính dễ cháy :
EN 45545-2 R22/R23 HL3
Màu tiêu chuẩn :
Black
Chứng nhận :
RoHS, REACH, halogen free and applicable EN 45545-2 report
Số lượng đặt hàng tối thiểu :

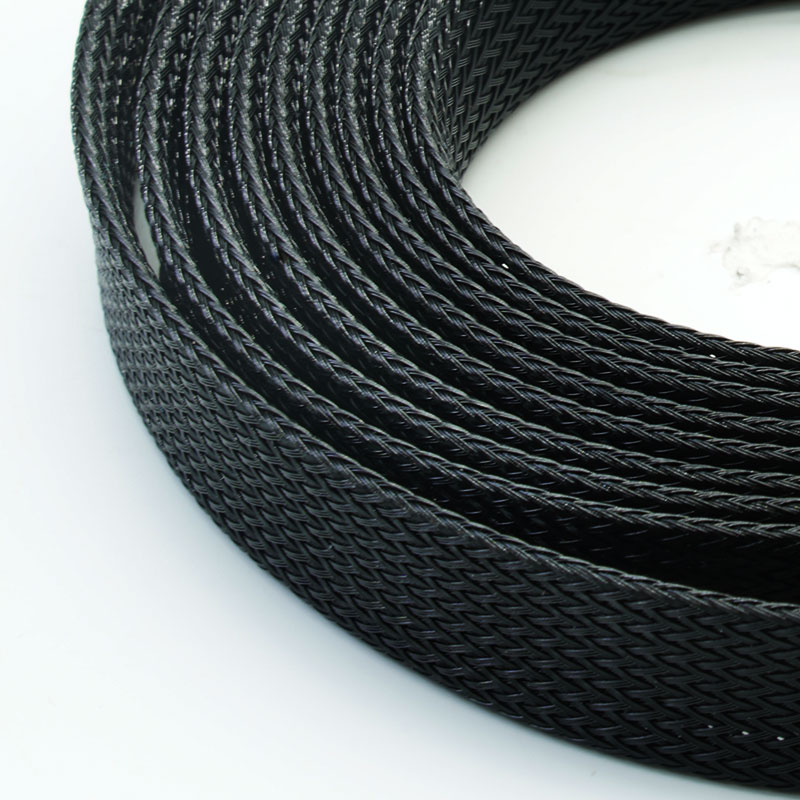

1 Spool

Tại sao nên chọn BRS-PET-FR-HL3?

• Giải quyết các yêu cầu về phòng cháy chữa cháy đường sắt

Hỗ trợ các dự án yêu cầu tiêu chuẩn EN 45545-2 R22 và R23 HL3 cho công trình xây dựng được đề cập.

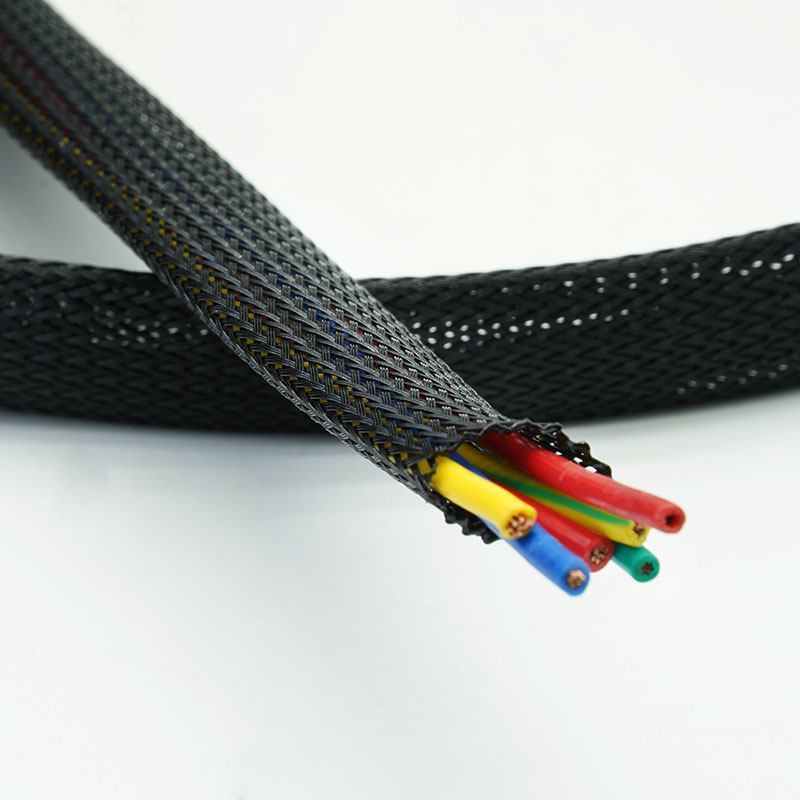

• Bảo vệ các bó dây đã được đấu nối

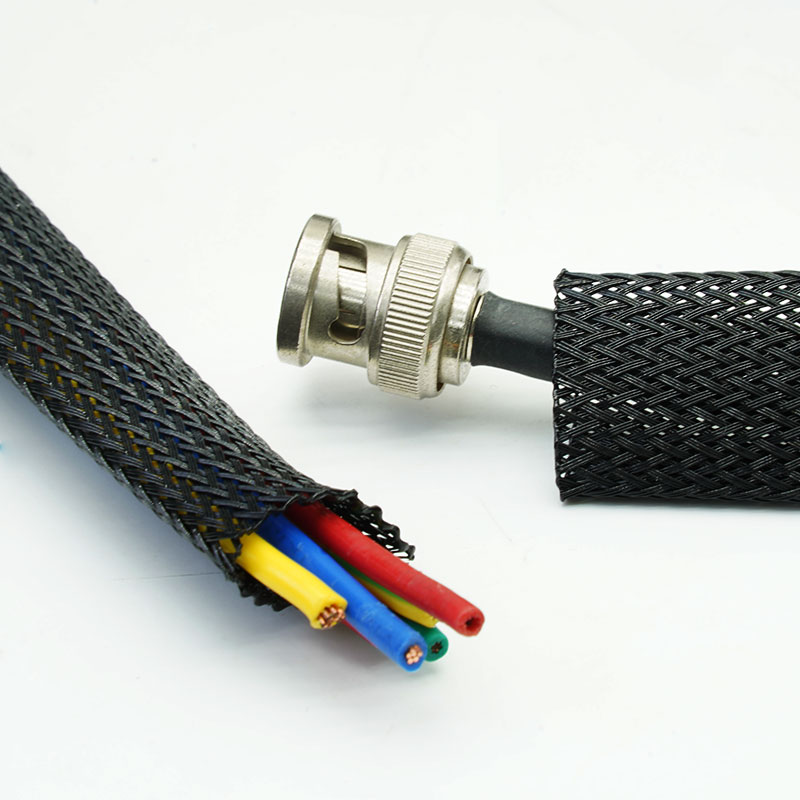

Dây bện giãn nở luồn qua các đầu nối mà không cần ống chia.

• Giảm thiểu sự không chắc chắn trong quá trình phê duyệt

Các tài liệu thử nghiệm có thể được đối chiếu với công trình đề xuất trước khi xác nhận đơn đặt hàng.

• Kết hợp tuân thủ quy định và bảo vệ cáp.

Sản phẩm này mang lại khả năng chống cháy, chống mài mòn và định tuyến dây dẫn gọn gàng trong một thiết kế nhẹ.

Các tính năng chính

1. EN 45545-2 R22 và R23 HL3
Công trình được đề cập hỗ trợ các yêu cầu khắt khe về mức độ nguy hiểm của đường sắt.
2. Sợi đơn PET chống cháy
Cân bằng giữa khả năng kiểm soát ngọn lửa và sự bảo vệ dây dẫn điện một cách thiết thực.
3. Khe cắm kết nối mở rộng
Tương thích với các đầu nối và đường kính bó dây thay đổi.

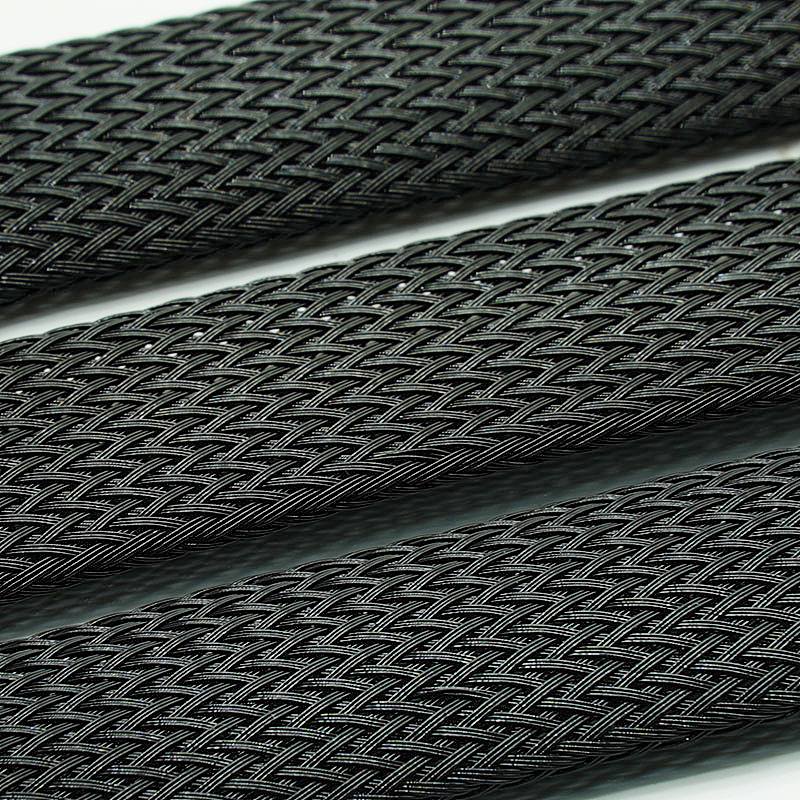

4. Dây bện hở chống mài mòn
Giúp giảm sự mài mòn lớp vỏ bọc trong tủ, xe cộ và các mô-đun thiết bị.
5. Độ che phủ nhẹ và linh hoạt
Các tuyến đường đi vòng qua các khúc cua mà không cần đến ống dẫn cứng cồng kềnh.
6. Có thể cắt bằng dao nhiệt
Cho phép bịt kín các đầu để lắp ráp gọn gàng hơn.
7. Hỗ trợ tài liệu
Các báo cáo và bản khai báo vật liệu có liên quan đều có sẵn để xem xét.

Thông số kỹ thuật

Vật liệu	Sợi đơn PET chống cháy
Sự thi công	Bím tóc có thể mở rộng
Nhiệt độ làm việc	-40°C đến +150°C
Điểm nóng chảy	240±10°C
Tính dễ cháy	EN 45545-2 R22/R23 HL3
Khả năng chống mài mòn	Trung bình
Độ dày thành	0,65 ± 0,05 mm
Màu tiêu chuẩn	Màu đen; các màu khác có sẵn theo yêu cầu.
Chứng nhận	Tuân thủ RoHS, REACH, không chứa halogen và đáp ứng tiêu chuẩn EN 45545-2.
Không chứa halogen	Đúng
Chống tia cực tím	Đúng
Dụng cụ cắt	Dao nóng

Thông số kỹ thuật

Mã số linh kiện	Chiều rộng phẳng (W)		Phạm vi mở rộng (mm)		Tường Độ dày (mm)	Đóng gói Chiều dài (m/cuộn)
Mã số linh kiện	Inch	mm	Min.(I)	Tối đa.(O)	Tường Độ dày (mm)	Đóng gói Chiều dài (m/cuộn)
BRS-PET-003-BK-FR-HL3	1/8”	3	1	6	0,65±0,05	1000
BRS-PET-006-BK-FR-HL3	1/4”	6	3	9	0,65±0,05	500
BRS-PET-008-BK-FR-HL3	5/16”	8	5	12	0,65±0,05	350
BRS-PET-010-BK-FR-HL3	3/8”	10	7	17	0,65±0,05	350
BRS-PET-012-BK-FR-HL3	1/2”	12	8	20	0,65±0,05	350
BRS-PET-016-BK-FR-HL3	5/8”	16	10	27	0,65±0,05	250
BRS-PET-018-BK-FR-HL3	11/16"	18	12	29	0,65±0,05	250
BRS-PET-020-BK-FR-HL3	3/4”	20	14	32	0,65±0,05	200
BRS-PET-025-BK-FR-HL3	1”	25	18	35	0,65±0,05	200
BRS-PET-032-BK-FR-HL3	1-1/4”	32	20	50	0,65±0,05	150
BRS-PET-038-BK-FR-HL3	1-1/2”	38	30	60	0,65±0,05	100
BRS-PET-045-BK-FR-HL3	1-3/4”	45	35	75	0,65±0,05	100
BRS-PET-050-BK-FR-HL3	2”	50	40	80	0,65±0,05	100
BRS-PET-064-BK-FR-HL3	2-1/2”	64	45	105	0,65±0,05	50
BRS-PET-076-BK-FR-HL3	3”	76	64	120	0,65±0,05	50
BRS-PET-100-BK-FR-HL3	4”	100	80	150	0,65±0,05	50

● Lưu ý: Phạm vi mở rộng mô tả khả năng hình học, chứ không phải điểm vận hành liên tục tối ưu. Việc chọn phạm vi mở rộng gần mức tối đa sẽ làm tăng kích thước lỗ bện, giảm diện tích bao phủ và rút ngắn chiều dài khi lắp đặt.

Ứng dụng điển hình

Nội thất toa xe
Bảo vệ hệ thống dây điện khu vực hành khách đồng thời đáp ứng yêu cầu phòng cháy chữa cháy quy định của đường sắt.

Cabin lái và bảng điều khiển
Sắp xếp hệ thống dây tín hiệu và điều khiển trong không gian điện hạn hẹp.

Hệ thống cửa, chiếu sáng và HVAC
Giảm ma sát trên các dây dẫn chuyển động hoặc dây dẫn bảo dưỡng được luồn qua thiết bị trên tàu.

Tủ điện đường sắt
Phân tách và bảo vệ các bó cáp nguồn, cáp thông tin và cáp phụ trợ.

thiết bị cơ sở hạ tầng đường sắt
Hỗ trợ bảo vệ cáp trong thiết bị đường ray hoặc nhà ga khi đặc tả dự án yêu cầu thử nghiệm được đề cập.

Cách lựa chọn

Xác nhận bộ yêu cầu cần thiết, mức độ nguy hiểm, đường kính bó dây, đầu nối lớn nhất, nhiệt độ hoạt động và vị trí lắp đặt. Tiêu chuẩn EN 45545-2 không thể thay thế cho VW-1, UL 94 V-0, ECE R118 hoặc FMVSS 302. Yêu cầu đối chiếu báo cáo trước khi phê duyệt thiết kế.

Có thể tùy chỉnh

• Đường kính và sự mở rộng - Phù hợp với bó cáp và đường dẫn cáp.

• Cắt theo chiều dài - Cắt các mảnh bằng dao nhiệt với dung sai đã thỏa thuận.

• Nhận dạng - Nhãn tham chiếu dự án, lô hàng và báo cáo.

• Bao bì - Chiều dài cuộn tùy chỉnh, thùng carton và nhãn hiệu riêng.

Kiểm tra và tuân thủ

Cấu trúc được đề cập đáp ứng tiêu chuẩn EN 45545-2 R22 và R23 ở mức HL3. Tuyên bố này chỉ áp dụng cho vật liệu và cấu trúc đã được thử nghiệm; nó không chứng nhận toàn bộ dây dẫn hoặc xe. Tài liệu về RoHS, REACH và không chứa halogen có thể được cung cấp nếu có.

Đảm bảo chất lượng

• Nguyên liệu thô FR được kiểm soát - PET chống cháy đã được phê duyệt và kiểm tra trước khi sử dụng.

• Kiểm tra bện - Đường kính, độ phủ và số lượng sợi bị đứt được theo dõi.

• Khả năng truy xuất nguồn gốc - Thông tin về nguyên vật liệu và lô sản xuất được lưu giữ để theo dõi đơn hàng.

• Xác minh tài liệu - Các báo cáo và tuyên bố được kiểm tra đối chiếu với bản vẽ xây dựng được cung cấp.

Đảm bảo chất lượng và nguồn cung

Việc cung ứng hàng loạt có thể được kiểm soát thông qua các mã số linh kiện đã được phê duyệt, nhận dạng lô hàng, kiểm tra kích thước, dán nhãn cuộn, lưu giữ hồ sơ sản xuất và thông báo thay đổi đã được thỏa thuận. Thành phần vật liệu, sợi filament, cấu trúc bện, màu sắc, quy trình quan trọng hoặc các thay đổi tại địa điểm sản xuất cần được xem xét trước khi thực hiện nếu chúng có thể ảnh hưởng đến bằng chứng đường sắt đã được phê duyệt.

Câu hỏi thường gặp

01. Liệu mọi kích thước đều đáp ứng chuẩn HL3?

Cần xác nhận phạm vi báo cáo phù hợp với kích thước và cấu trúc yêu cầu.

02. Tiêu chuẩn EN 45545 có giống với VW-1 không?

Không. Họ sử dụng các phương pháp kiểm tra và tiêu chí chấp nhận khác nhau.

03. Nó có thể luồn qua các đầu nối không?

Vâng, trong phạm vi mở rộng được thiết kế của nó.

04. Có báo cáo nào không?

Các báo cáo liên quan có thể được cung cấp sau khi hoàn thành việc thi công.

Yêu cầu mẫu hoặc báo giá

Hãy chia sẻ đường kính bó dây, kích thước đầu nối lớn nhất, môi trường hoạt động, tiêu chuẩn thử nghiệm yêu cầu, nhu cầu cắt hoặc đóng gói và số lượng ước tính. MJ FLEX sẽ đề xuất cấu trúc phù hợp và sắp xếp mẫu hoặc báo giá.
