Tại sao nên chọn máy dệt bện STW-PET-W?
1. Tuân theo các tuyến đường xe cộ phức tạp
Cấu trúc sóng đan lát uốn cong quanh các góc và thay đổi hình dạng của dây đai.
2. Lắp đặt dây đai tốc độ

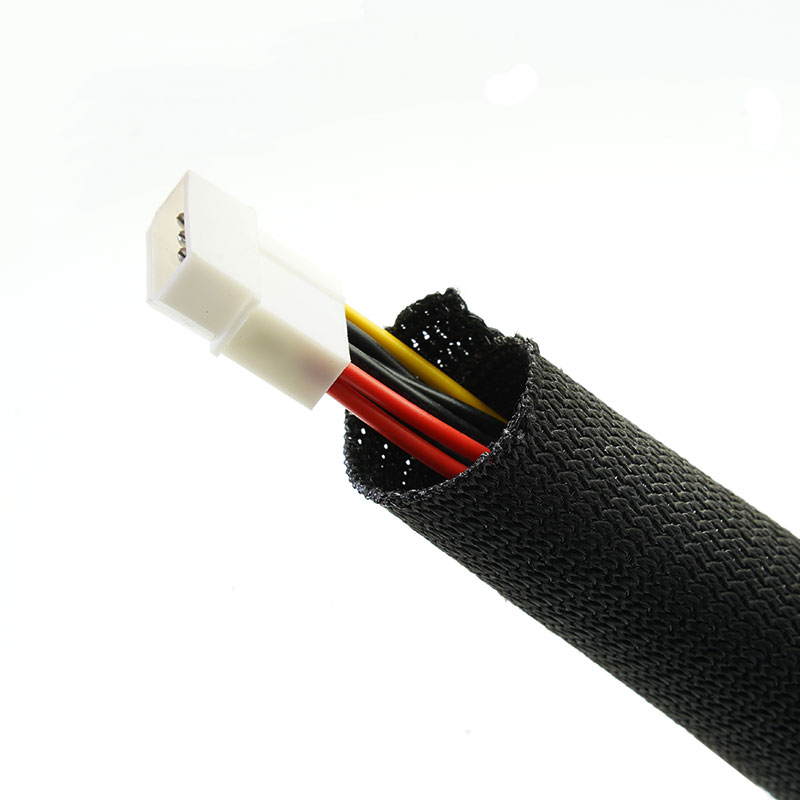

Đầu nối bên hông cho phép luồn cáp đã được đấu nối mà không cần phải kéo cáp qua ống kín.
3. Bảo vệ cáp gần bảng điều khiển
Lớp vải phủ giúp giảm ma sát giữa áo khoác và các cấu trúc xe.
4. Đơn giản hóa dịch vụ và phân nhánh
Khung dệt chia đôi có thể mở ra từng khu vực nhỏ để thoát hiểm và bảo trì.

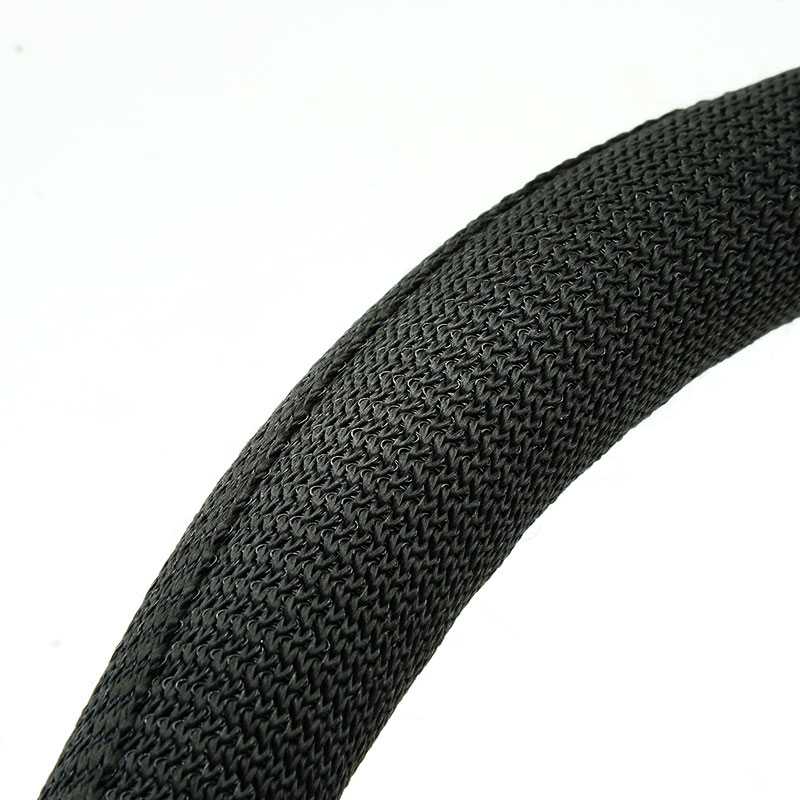

1. Cấu trúc sóng đan dọc
Cung cấp khả năng che phủ bằng vải linh hoạt.

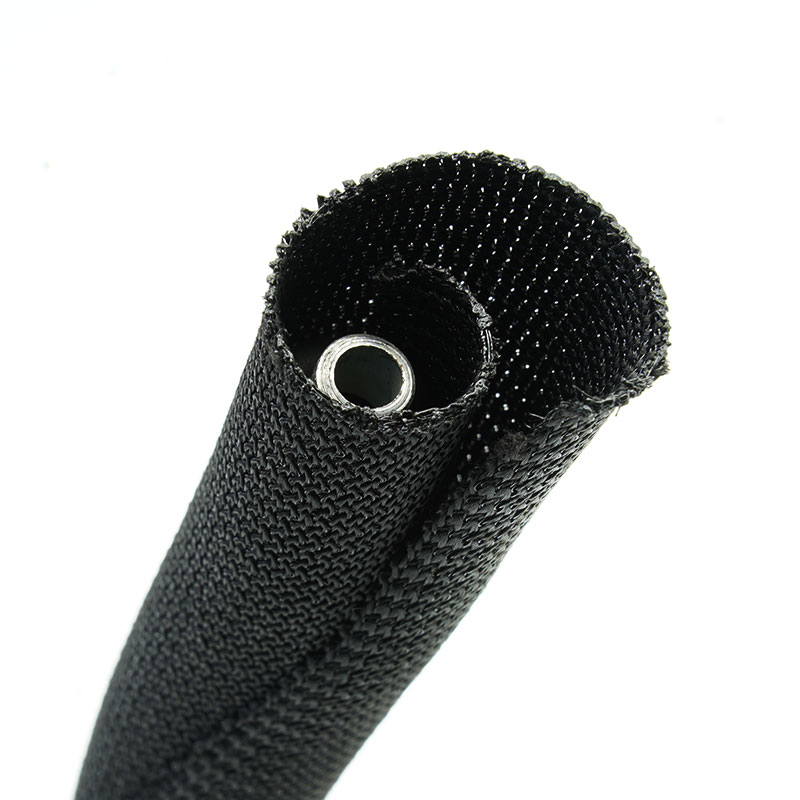

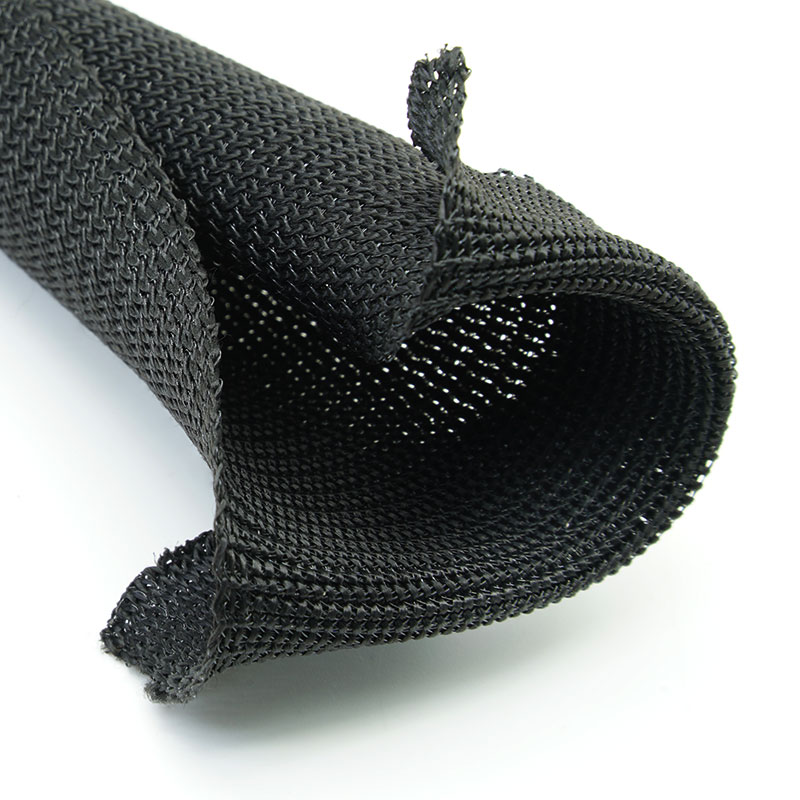

2. Thiết kế dạng quấn quanh chia đôi
Hỗ trợ lắp đặt từ bên hông.
3. Tính linh hoạt trong định tuyến ô tô
Nó bám theo các khúc uốn và các bó mạch không đều.
4. Xây dựng thân thiện với cành cây
Cho phép các đường dây thoát cục bộ.
5. Bảo vệ chống mài mòn
Giúp giảm mài mòn vỏ cáp.
6. Phương án thay thế nhẹ
Tránh sử dụng ống dẫn cứng cồng kềnh trong các khu vực cần bảo vệ.
7. Cung cấp dây đai tùy chỉnh
Bạn có thể xem xét kích thước, chiều dài và bao bì.
| Vật liệu | PET đa sợi + sợi đơn |
| Sự thi công | Máy dệt kim dọc kiểu chia đôi |
| Sự chồng chéo | ≥35% |
| Nhiệt độ làm việc | -40°C đến +150°C |
| Điểm nóng chảy | 240±10°C |
| Tính dễ cháy | UL94 V0, FMVSS302, GB8410-2006 |
| Màu tiêu chuẩn | Màu đen, các màu khác tùy thuộc vào số lượng đặt hàng tối thiểu. |
| Chứng nhận | Tuân thủ RoHS, REACH, không chứa halogen. |
| Không chứa halogen | Đúng |
| Chống tia cực tím | Đúng |
| Dụng cụ cắt | Lưỡi dao hoặc dao nóng |
| Cung cấp | Cuộn hoặc đoạn cắt |
Thông số kỹ thuật
Mã số linh kiện | ID (mm) | | Độ rộng lan tỏa
(mm) | Khoảng đường kính bó dây (mm) | Đóng gói Chiều dài (m/cuộn) |
Tối thiểu | Tối đa |
STW-PET-005-BK-W | 5 | 7 | 25±4 | 4 | 6 | 200 |
STW-PET-008-BK-W | 8 | 10 | 40±4 | 6 | 9 | 100 |
STW-PET-010-BK-W | 10 | 12 | 45±4 | 8 | 11 | 80 |
STW-PET-013-BK-W | 13 | 15 | 65±5 | 12 | 15 | 50 |
STW-PET-016-BK-W | 16 | 18 | 77±5 | 15 | 18 | 100 |
STW-PET-019-BK-W | 19 | 21 | 97±5 | 18 | 22 | 100 |
| | | | 23 | 26 | 50 |
| | | | 28 | 30 | 50 |
| | | | 29 | 34 | 50 |
| | | | 35 | 40 | 50 |
| | | | 48 | 52 | 25 |
● Lưu ý: Chọn kích thước phù hợp với đường kính thực tế của bó dây và đảm bảo độ chồng lấp ít nhất 35% sau khi lắp đặt.
Ứng dụng điển hình
Bộ dây điện bảng điều khiển
Hệ thống dây điện phân nhánh được bố trí xuyên suốt các không gian nội thất chật hẹp.
Hệ thống cửa và ghế
Bảo vệ các dây đai mềm xung quanh các mô-đun chuyển động.
Hệ thống dây điện thân xe và mái xe
Chứa các đường dây cáp dài chạy phía sau các tấm ốp trang trí.
Máy móc công nghiệp
Sắp xếp dây dẫn cảm biến xung quanh khung và các khúc cua.
Thiết bị gia dụng
Bảo vệ các nhóm cáp bên trong gần vỏ máy.
Đo đường kính bó tối thiểu và tối đa, vị trí các nhánh và bán kính uốn cong. Chọn kích thước sao cho bó khí đóng kín chắc chắn mà không làm phẳng hình dạng đan. Nêu rõ khả năng chịu mài mòn, chuyển động, nhiệt độ và chất lỏng. Sử dụng loại vật liệu chống cháy (FR) hoặc chịu nhiệt độ cao đã được kiểm nghiệm khi dự án yêu cầu các đặc tính đó.
Có thể tùy chỉnh
Kích thước danh nghĩa - Phù hợp với dải kích thước cáp.
Mật độ dệt kim - Được điều chỉnh để đảm bảo độ che phủ và độ linh hoạt.
Các đoạn cắt - Được chuẩn bị theo khu vực dây đai.
Nhãn mác và bao bì - Có sẵn bộ dụng cụ OEM và nhãn hiệu riêng.
Tiêu chuẩn STW-PET-W được thiết kế để tổ chức cáp cơ học và bảo vệ chống mài mòn. Các yêu cầu về khả năng chống cháy, chịu nhiệt, sử dụng trong ô tô và hóa chất đòi hỏi dữ liệu cấu tạo chính xác. Thông tin về vật liệu có thể được cung cấp cho các loại sợi đã được xác nhận.
Nhận dạng sợi - Chất liệu và màu sắc được kiểm tra.
Kiểm tra cấu hình dệt kim - Theo dõi độ đồng nhất của sóng và các khuyết tật.
Kiểm tra độ vừa vặn - Kiểm tra khóa cài và kích thước.
Kiểm tra và phê duyệt đóng gói - Chiều dài, nhãn mác và số lượng đã được xác nhận.
01. Nó khác với khăn quấn dệt như thế nào?
Dệt kim dọc tạo ra cấu trúc sóng mềm dẻo, dạng vòng; vải dệt thoi có kiểu đan sợi và bề mặt khác.
02. Liệu cáp có thể đi ra ngoài dọc theo tuyến đường không?
Đúng vậy. Hồ sơ phân tách được mở cục bộ cho các chi nhánh.
03. Phiên bản tiêu chuẩn có khả năng chống cháy không?
Chỉ khi được hỗ trợ bởi dữ liệu thử nghiệm cho cấu trúc cụ thể đó.
Vui lòng cung cấp thông tin về phạm vi bó dây, môi trường lắp đặt, hiệu suất yêu cầu, chiều dài cắt và số lượng. MJ FLEX sẽ đề xuất cấu trúc phù hợp và sắp xếp mẫu hoặc báo giá.
