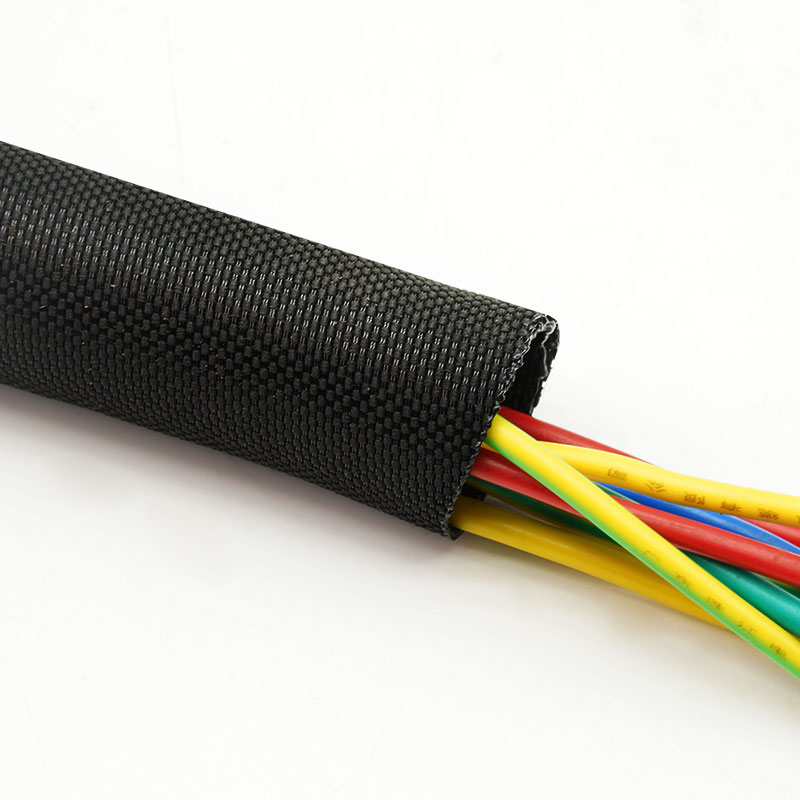

Tại sao nên chọn ống bọc cáp dệt STW-PET-UV?
1. Bảo vệ dây đai an toàn khỏi ánh nắng mặt trời.
Vật liệu ổn định tia UV giúp giảm thiểu sự xuống cấp do tiếp xúc lâu dài với môi trường ngoài trời.
2. Nâng cấp hệ thống dây điện ngoài trời
Lối vào bên hông được thiết kế ôm sát các dây cáp, đầu nối và nhánh đã được lắp đặt.
3. Duy trì quyền truy cập dịch vụ tại hiện trường
Có thể mở lại ống bọc để kiểm tra hoặc thay thế cáp.
4. Kết hợp độ bền và tính linh hoạt khi sử dụng ngoài trời.
Lớp bọc dệt bảo vệ chống lại sự mài mòn thông thường mà không cần ống dẫn cứng.
1. Polyester dệt chống tia UV
Được phát triển cho các ứng dụng bảo vệ cáp tiếp xúc với ánh nắng mặt trời.

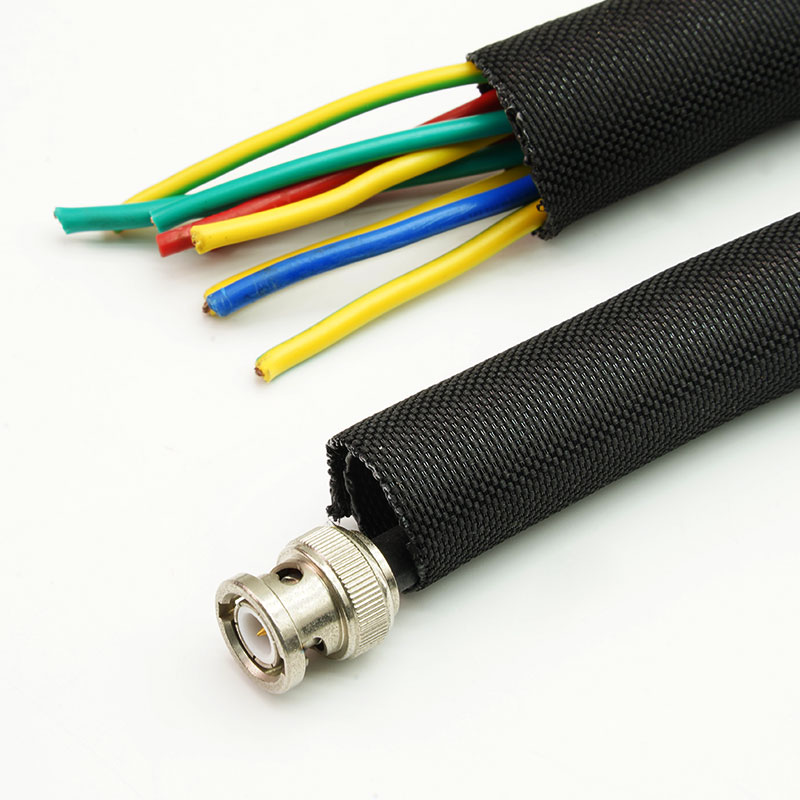

2. Thiết kế tách rời tự đóng
Quấn quanh các bó dây hiện có mà không cần ngắt kết nối các đầu dây.
3. Bảo vệ chống mài mòn ngoài trời
Giúp bảo vệ lớp vỏ cáp khỏi bị cọ xát và hư hại khi cầm nắm.

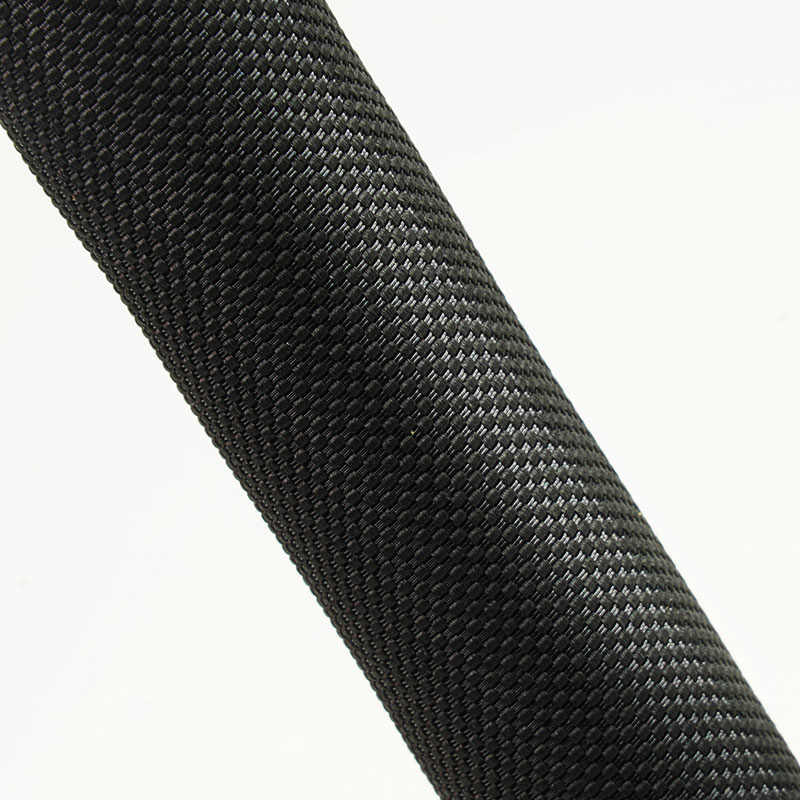

4. Cấu trúc dệt linh hoạt
Đi theo các khúc cua và các tuyến đường vận hành thiết bị không đều.

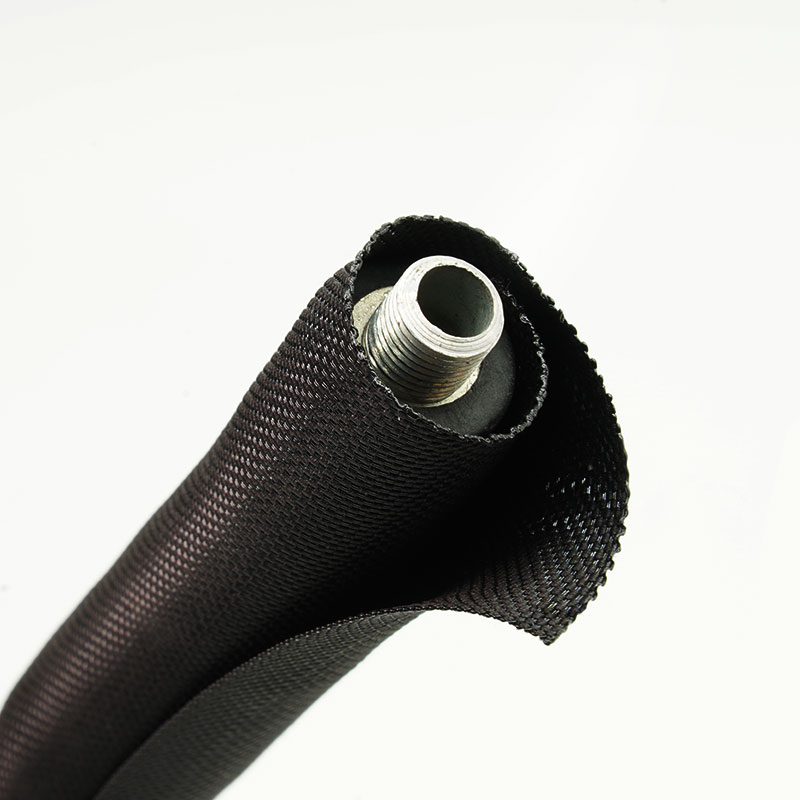

5. Đóng chồng lấn dễ tiếp cận
Cho phép phân nhánh và bảo trì sau này.
6. Kết cấu màu đen, chất lượng ngoài trời
Đáp ứng các yêu cầu lắp đặt ngoại thất thông thường.
7. Các tùy chọn cắt và đóng gói theo yêu cầu
Có sẵn các bộ dụng cụ lắp ráp OEM và lắp đặt tại hiện trường.
| Vật liệu | Sợi PET đơn và đa sợi ổn định tia UV |
| Sự thi công | Gói hàng tự đóng dạng tách rời |
| Sự chồng chéo | ≥35% |
| Nhiệt độ làm việc | -40°C đến +125°C |
| Điểm nóng chảy | 240±10°C |
| Tính dễ cháy | UL94 V2 |
| Màu tiêu chuẩn | Đen |
| Chứng nhận | Tuân thủ RoHS, REACH, không chứa halogen. |
| Không chứa halogen | Đúng |
| Chống tia cực tím | Đúng |
| Dụng cụ cắt | Lưỡi dao hoặc dao nóng |
Thông số kỹ thuật
Mã số linh kiện | Kích thước danh nghĩa (mm) | Độ rộng lan tỏa
(mm) | Khoảng đường kính bó dây (mm) | Đóng gói Chiều dài (m/cuộn) |
Tối thiểu | Tối đa |
STW-PET-003-BK-UV | Φ3 | 25±2 | 2 | 4 | 200 |
STW-PET-005-BK-UV | Φ5 | 29±2 | 4 | 6 | 200 |
STW-PET-006-BK-UV | Φ6 | 34±2 | 4 | 7 | 200 |
STW-PET-008-BK-UV | Φ8 | 46±2 | 6 | 10 | 100 |
STW-PET-010-BK-UV | Φ10 | 55±2 | 8 | 11 | 100 |
STW-PET-013-BK-UV | Φ13 | 65±2 | 12 | 15 | 100 |
STW-PET-016-BK-UV | Φ16 | 77±2 | 15 | 18 | 100 |
STW-PET-019-BK-UV | Φ19 | 104±5 | 18 | 20 | 50 |
| | | 23 | 26 | 25 |
| | | 27 | 31 | 25 |
| | | 30 | 34 | 25 |
| | | 37 | 40 | 25 |
| | | 48 | 52 | 25 |
● Lưu ý: Chọn kích thước phù hợp với đường kính thực tế của bó dây và đảm bảo độ chồng lấp ít nhất 35% sau khi lắp đặt.
Ứng dụng điển hình
Thiết bị năng lượng mặt trời và quang điện
Bảo vệ hệ thống dây dẫn điều khiển và truyền thông dễ tiếp cận, tránh tiếp xúc trực tiếp với ánh nắng mặt trời.
Hệ thống viễn thông ngoài trời
Tổ chức các nhóm cáp xung quanh ăng-ten, tủ thiết bị và cơ sở hạ tầng.
Thiết bị sạc xe điện
Bọc các bó dây điện phụ trợ bên ngoài hoặc bán lộ thiên.
Máy móc nông nghiệp và xây dựng
Bảo vệ dây dẫn tiếp xúc với ánh nắng mặt trời, bụi bẩn và việc kiểm tra thường xuyên.
Hệ thống chiếu sáng và biển báo ngoài trời
Bao gồm các dây cáp nguồn và tín hiệu đồng thời vẫn đảm bảo khả năng tiếp cận để bảo trì.
Mô tả mức độ tiếp xúc với ánh nắng mặt trời, khí hậu, nhiệt độ, độ ẩm, hóa chất, sự mài mòn và điều kiện vận hành dự kiến. Cung cấp phạm vi phân bố và vị trí các nhánh. Dữ liệu về tia cực tím gia tốc, nếu có, hỗ trợ việc so sánh nhưng không nên được quy đổi thành con số chung về số năm sử dụng ngoài trời.
Có thể tùy chỉnh
• Đường kính và sự chồng chéo - Phù hợp với phạm vi dây đai an toàn ngoài trời thực tế.
• Các mảnh cắt và bộ dụng cụ - Được chuẩn bị theo khu vực lắp đặt hoặc kiểu thiết bị.
• Nhãn ngoài trời - Ghi rõ thông tin sản phẩm, lô hàng và dự án trên bao bì.
• Đánh giá xây dựng đặc biệt - Có thể đánh giá mật độ bện và nhu cầu hiệu năng tổng thể.
Khả năng chống tia UV phải được chứng minh bằng dữ liệu vật liệu hoặc cấu trúc áp dụng. Nó không xác định khả năng chống cháy. Tài liệu RoHS, REACH và không chứa halogen có thể có sẵn cho các vật liệu đã được xác nhận. Bất kỳ tuyên bố nào về thử nghiệm tia UV phải khớp chính xác với ống bọc đã đặt hàng.
• Kiểm tra vật liệu đạt tiêu chuẩn chống tia UV - Sợi ổn định đã được phê duyệt được xác định theo lô.
• Kiểm tra sự chồng chéo và độ vừa vặn - Việc đóng gói được kiểm tra trên toàn bộ phạm vi bó sợi đã được chỉ định.
• Kiểm tra bề mặt và cạnh - Kiểm tra các lỗi dệt, sợi thừa và tạp chất.
• Đóng gói có thể truy xuất nguồn gốc - Nhãn sản phẩm và chi tiết đơn hàng được kiểm tra trước khi giao hàng.
01. Tại sao nên sử dụng phiên bản chống tia UV thay vì STW-PET tiêu chuẩn?
Đây là lựa chọn phù hợp hơn cho trường hợp tiếp xúc lâu với ánh nắng mặt trời.
02. Có thể lắp đặt thiết bị này trên hệ thống dây điện ngoài trời hiện có không?
Đúng vậy. Cấu trúc chia tách này bao quanh các bó dây đã được đấu nối.
03.Khả năng chống tia UV có nghĩa là nó chống thấm nước không?
Không. Ống vải hở đó không phải là ống dẫn kín nước.
04.Ngoài màu đen ra, còn có những màu nào khác không?
Chúng cần được xem xét riêng về tính khả thi và hiệu suất chống tia UV.
Vui lòng cung cấp thông tin về phạm vi bó dây, môi trường lắp đặt, tiêu chuẩn yêu cầu, chiều dài cắt và số lượng. MJ FLEX sẽ đề xuất cấu trúc phù hợp và sắp xếp mẫu hoặc báo giá.
