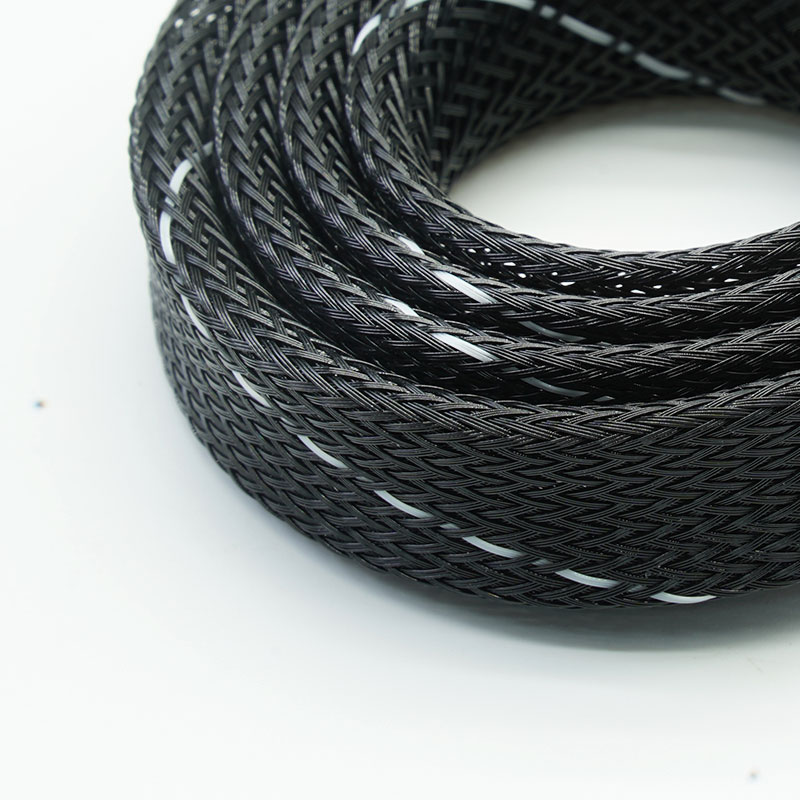

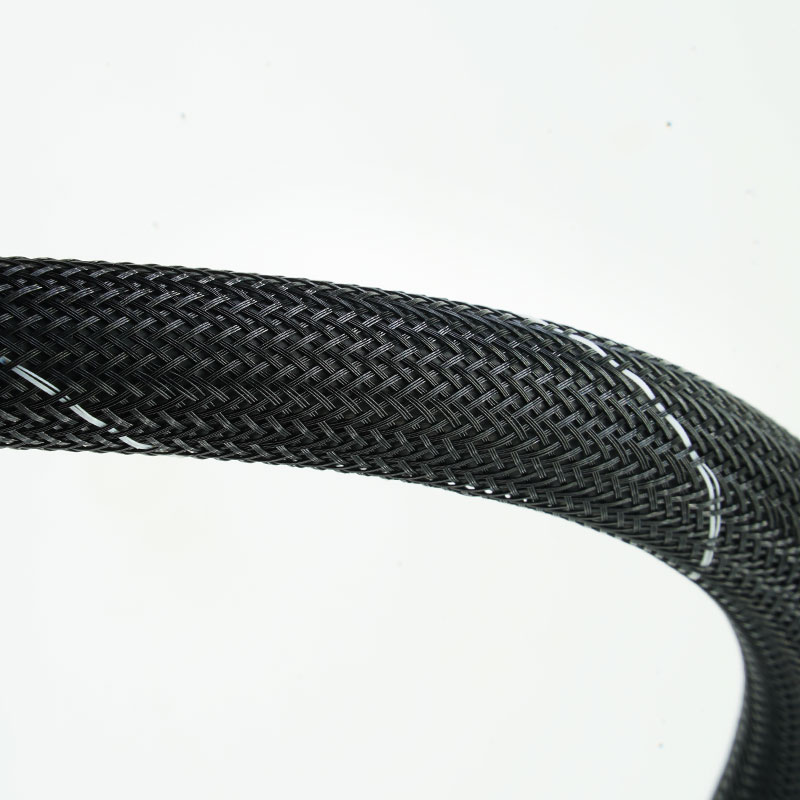

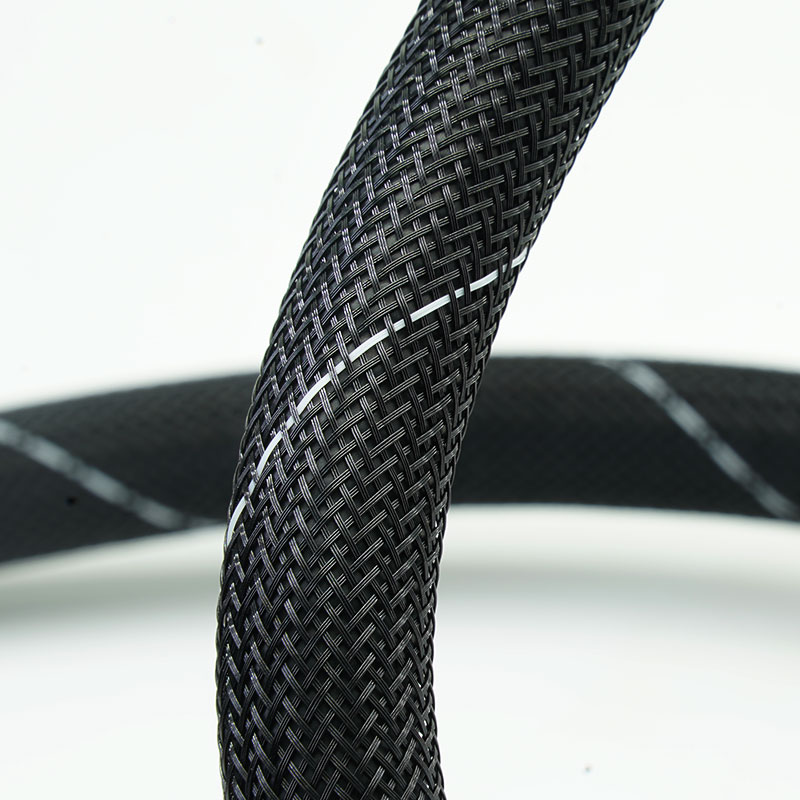

Ống bọc dây lưới bện giãn nở PET chống cháy

MJ FLEX BRS-PET-FR là loại ống bện PET có khả năng giãn nở, dùng cho các cụm cáp yêu cầu khả năng chống cháy VW-1. Sản phẩm kết hợp cấu trúc PET chống cháy với khả năng luồn đầu nối, bảo vệ chống mài mòn và định tuyến linh hoạt cho thiết bị điện, tủ điện và các bộ dây dẫn công nghiệp nói chung. Cần xem xét báo cáo liên quan so với cấu trúc đặt hàng chính xác.

  • Vật liệu :

    PET Monofilament

  • Nhiệt độ làm việc :

    -40℃~ +150℃

  • Điểm nóng chảy :

    240+(-)10℃

  • Tính dễ cháy :

    VW-1

  • Màu tiêu chuẩn :

    Black

  • Chứng nhận :

    Rohs,Reach,Halogen Free,CSA

  • Số lượng đặt hàng tối thiểu :

    1 Spool

  • Tại sao nên chọn BRS-PET-FR?

    • Đáp ứng tiêu chuẩn VW-1

    Cung cấp tùy chọn về khả năng chống cháy được xác định rõ ràng thay vì chỉ dựa vào tuyên bố chung chung về khả năng chống cháy.

    •Bảo vệ dây dẫn khỏi hao mòn thông thường.

    Lớp bện tạo thành một lớp chắn bảo vệ giữa vỏ cáp và các bề mặt xung quanh.

    • Lắp đặt đè lên các thiết bị đầu cuối hiện có.

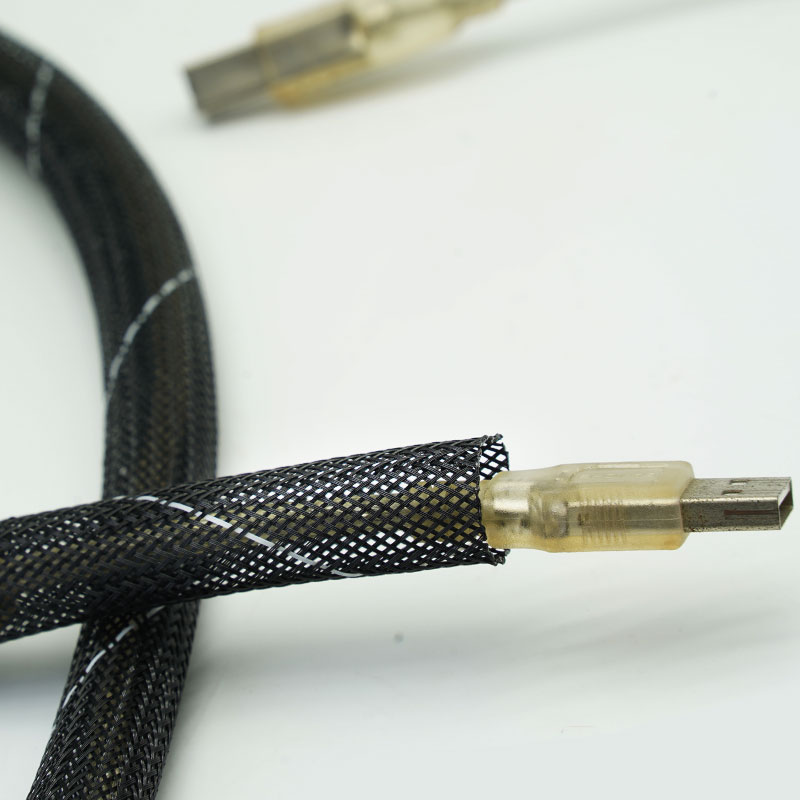

    Bộ phận mở rộng hỗ trợ lắp ráp trên các đầu nối và các bó cáp không đều.

    • Đơn giản hóa quy trình phê duyệt kỹ thuật

    Việc lựa chọn sản phẩm và tài liệu có thể được thống nhất trước khi báo giá.



    Các tính năng chính

    1. Hiệu suất ngọn lửa của VW-1
    Cấu trúc được đề cập được thiết kế để đáp ứng yêu cầu về ngọn lửa thẳng đứng đã được chỉ định.
    2. Sợi PET chống cháy
    Kết hợp độ bền thực tế với khả năng kiểm soát ngọn lửa.
    3. Cấu trúc bện có thể mở rộng
    Phù hợp với nhiều đường kính bó dây và kiểu dáng đầu nối khác nhau.

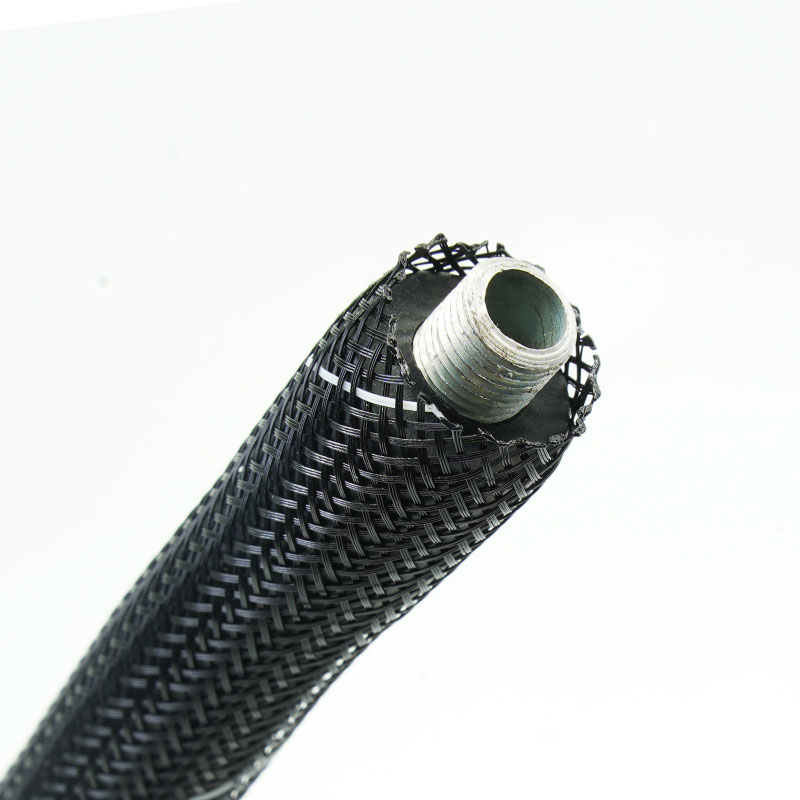

    4. Khả năng bảo vệ chống mài mòn linh hoạt
    Giúp giảm thiểu hư hại do ma sát trong thiết bị và vỏ máy.
    5. Cấu trúc mở, trọng lượng nhẹ
    Duy trì tính linh hoạt và tránh sự cồng kềnh không cần thiết.
    6. Đầu cắt có thể hàn nhiệt
    Cắt bằng dao nhiệt giúp kiểm soát tình trạng sờn rách.
    7. Hỗ trợ tài liệu tuân thủ
    Các báo cáo và tuyên bố liên quan có thể được xem xét trước khi đặt hàng.



    Thông số kỹ thuật

    Vật liệuPET chống cháy
    Sự thi côngBím tóc có thể mở rộng
    Nhiệt độ làm việc-40°C đến +150°C
    Điểm nóng chảy240±10°C
    Tính dễ cháyVW-1
    Khả năng chống mài mònTrung bình
    Độ dày thành0,65 ± 0,05 mm
    Màu tiêu chuẩnĐen
    Chứng nhậnRoHS, REACH, Không chứa Halogen, VW-1, FMVSS302, CSA
    Không chứa halogenĐúng
    Chống tia cực tímĐúng
    Dụng cụ cắtDao nóng

    Thông số kỹ thuật
    Mã số linh kiện
    Chiều rộng phẳng (W)
    Phạm vi mở rộng (mm)
    Tường
    Độ dày
    (mm)
    Đóng gói
    Chiều dài
    (m/cuộn)
    Inch
    mm
    Min.(I)
    Tối đa.(O)
    BRS-PET-003-BK-FR
    1/8”
    		316
    0,65±0,05
    		1000
    BRS-PET-006-BK-FR
    1/4”
    		639
    0,65±0,05
    		500
    BRS-PET-008-BK-FR
    5/16”
    		8512
    0,65±0,05
    		350
    BRS-PET-010-BK-FR
    3/8”
    		10717
    0,65±0,05
    		350
    BRS-PET-012-BK-FR
    1/2”
    		12820
    0,65±0,05
    		350
    BRS-PET-016-BK-FR
    5/8”
    		161027
    0,65±0,05
    		250
    BRS-PET-018-BK-FR
    11/16"
    		181229
    0,65±0,05
    		250
    BRS-PET-020-BK-FR
    3/4”
    		201432
    0,65±0,05
    		200
    BRS-PET-025-BK-FR
    1”
    		251835
    0,65±0,05
    		200
    BRS-PET-032-BK-FR
    1-1/4”
    		322050
    0,65±0,05
    		150
    BRS-PET-038-BK-FR
    1-1/2”
    		383060
    0,65±0,05
    		100
    BRS-PET-045-BK-FR
    1-3/4”
    		453575
    0,65±0,05
    		100
    BRS-PET-050-BK-FR
    2”
    		504080
    0,65±0,05
    		100
    BRS-PET-064-BK-FR
    2-1/2”
    		6445105
    0,65±0,05
    		50
    BRS-PET-076-BK-FR
    3”
    		7664120
    0,65±0,05
    		50
    BRS-PET-100-BK-FR
    4”
    		10080150
    0,65±0,05
    		50
    ● Lưu ý: Phạm vi mở rộng mô tả khả năng hình học, chứ không phải điểm vận hành liên tục tối ưu. Việc chọn phạm vi mở rộng gần mức tối đa sẽ làm tăng kích thước lỗ bện, giảm diện tích bao phủ và rút ngắn chiều dài khi lắp đặt.

    Ứng dụng điển hình
    Tủ điều khiển công nghiệp
    Tổ chức hệ thống dây điện bên trong đồng thời đáp ứng yêu cầu cụ thể của tiêu chuẩn VW-1.
    Thiết bị điện và điện tử
    Bảo vệ các dây dẫn nguồn, tín hiệu và truyền thông khỏi sự mài mòn thông thường.
    Thiết bị và dụng cụ
    Dùng để bó các bó dây điện bên trong khi cần có lớp bọc chống cháy.
    Thiết bị tự động hóa
    Bảo vệ hệ thống dây dẫn cảm biến và điều khiển được bố trí xung quanh khung và mô-đun.
    Thiết bị sạc và nguồn điện
    Bao gồm các bó cáp phụ trợ bên trong các tủ điện, tùy thuộc vào việc xem xét ở cấp độ hệ thống.

    Cách lựa chọn

    Hãy chỉ rõ bó cáp, kích thước đầu nối, môi trường hoạt động và yêu cầu thử nghiệm chống cháy cụ thể. Không được thay thế tiêu chuẩn VW-1 cho UL 94 V-0, EN 45545-2 hoặc các thử nghiệm chống cháy trong ngành ô tô. Xác nhận phạm vi tài liệu cho kích thước đã chọn trước khi phê duyệt.
    Có thể tùy chỉnh



    Có thể tùy chỉnh

    • Đường kính danh nghĩa - Kích thước phù hợp cho cả đầu nối và bó dây đã lắp đặt.

    • Lớp phủ bện - Đã được kiểm tra trong phạm vi giới hạn xây dựng đã được phê duyệt.

    • Dịch vụ cắt theo chiều dài - Các chi tiết được chuẩn bị sẵn để lắp ráp dây đai an toàn một cách lặp lại.

    • Nhãn và bao bì - Nhãn hiệu riêng, mã lô hàng và chiều dài cuộn tùy chỉnh.



    Kiểm tra và tuân thủ

    Tiêu chuẩn hiệu suất VW-1 áp dụng cho cấu trúc đã được kiểm tra và tham chiếu. Đây không phải là chứng nhận chung cho toàn bộ dây dẫn hoặc thiết bị hoàn chỉnh và không tương đương với tiêu chuẩn UL 94 V-0. Các tài liệu về RoHS, REACH và không chứa halogen áp dụng có thể được cung cấp cho các vật liệu đã được xác nhận.



    Đảm bảo chất lượng

    • Kiểm soát vật liệu đã được phê duyệt - Quá trình sản xuất sử dụng công thức PET chống cháy đã được xác định.

    • Giám sát trong quá trình - Kiểu bện, đường kính và độ phủ được kiểm tra.

    • Kiểm tra chiều dài và ngoại hình - Các cuộn giấy được kiểm tra về chiều dài, các đầu cuộn và các khuyết tật.

    • Xem xét tài liệu phát hành - Các nhãn mác cần thiết và hồ sơ tuân thủ quy định được kiểm tra trước khi giao hàng.

    Câu hỏi thường gặp

    01. VW-1 có giống với UL 94 V-0 không?
    Không. Chúng là các phân loại thử nghiệm chống cháy khác nhau.
    02. Có thể cung cấp tay áo đã được cắt sẵn không?
    Vâng, với dung sai và độ hoàn thiện cuối cùng đã được thỏa thuận.
    03. Màu đen có phải là màu tiêu chuẩn không?
    Đúng vậy; các màu khác cần phải xem xét lại về chất liệu và phạm vi thử nghiệm.
    04. Bạn có thể cung cấp báo cáo thử nghiệm không?
    Các tài liệu liên quan có thể được cung cấp sau khi xác nhận yêu cầu xây dựng.



    Yêu cầu mẫu hoặc báo giá

    Hãy chia sẻ đường kính bó dây, kích thước đầu nối lớn nhất, môi trường hoạt động, tiêu chuẩn thử nghiệm yêu cầu, nhu cầu cắt hoặc đóng gói và số lượng ước tính. MJ FLEX sẽ đề xuất cấu trúc phù hợp và sắp xếp mẫu hoặc báo giá.
