Tại sao nên chọn BRS-PAMF?Nylon Ống bọc đa sợi?
• Bảo vệ các bề mặt cáp nhạy cảm
Bề mặt tiếp xúc đa sợi mềm mại hơn giúp giảm thiểu vết hằn và tiếp xúc cứng trên vỏ cáp thành phẩm.
• Tăng tính linh hoạt trong việc định tuyến hạn chế.
Bện kiểu vải này ôm sát các khúc cua và hình dạng bất thường của dây đai.
• Giúp việc lắp ráp thủ công trở nên thuận tiện hơn.
Sợi mềm dễ thao tác hơn trong quá trình lắp ráp thiết bị, xe cộ và đồ gia dụng.
• Kiểm soát ma sát mà không gây cảm giác cứng nhắc.
Ống tay áo đóng vai trò như một lớp bảo vệ chống mài mòn đồng thời giữ cho dây đai luôn mềm dẻo.

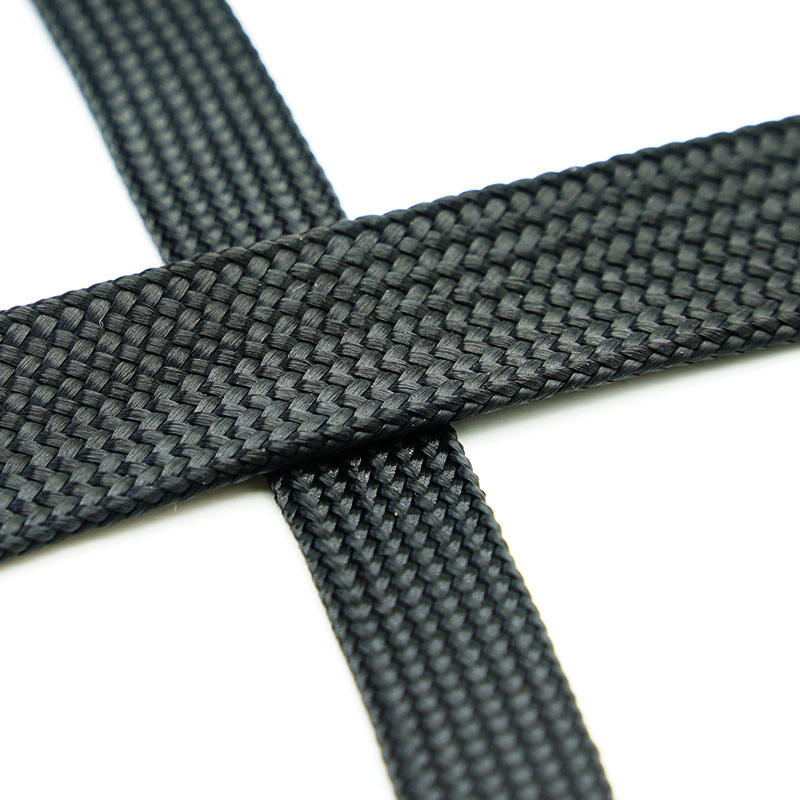

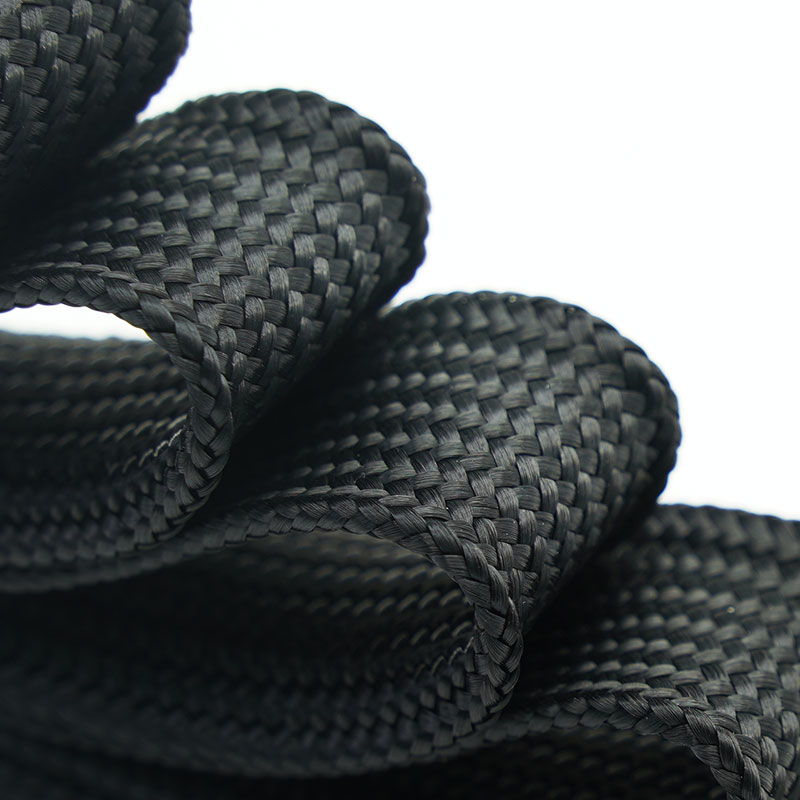

1. Sợi đa filament nylon mềm
Tạo ra bề mặt giống như vải dệt để bảo vệ và xử lý cáp.
2. Lớp phủ bện phù hợp
Vừa khít với các bó dây không đều và các đường dẫn cáp cong.
3. Lớp chắn chống mài mòn linh hoạt
Giúp bảo vệ lớp vỏ cáp khỏi sự cọ xát và trầy xước thông thường.
4. Giảm tiếp xúc với bề mặt cứng
Hữu ích trong trường hợp ống bọc bằng sợi monofilament cứng có thể làm xước các chi tiết thành phẩm gần đó.
5. Cấu trúc có thể mở rộng
Tương thích với các đầu nối và sự thay đổi đường kính bó dây ở mức độ vừa phải.
6. Bó cáp gọn nhẹ
Giúp sắp xếp các bó dây mà không gây cảm giác cứng nhắc như ống dẫn.
7. Các tùy chọn hoàn thiện theo yêu cầu
Chiều dài cắt, màu sắc, bao bì và cách xử lý cuối cùng có thể được xem xét lại theo từng dự án.
| Vật liệu | Sợi đa sợi nylon |
| Sự thi công | Bện mềm mại như vải |
| Nhiệt độ làm việc | -40°C đến +125°C |
| Điểm nóng chảy | 220±10°C |
| Tính dễ cháy | UL 94 HB |
| Khả năng chống mài mòn | Cực kỳ cao |
| Màu tiêu chuẩn | Đen |
| Tuân thủ tiêu chuẩn RoHS | Đúng |
| Tuân thủ Reach | Đúng |
| Không chứa halogen | Đúng |
| Dụng cụ cắt | Dao nóng |
Thông số kỹ thuật
Mã số linh kiện | Chiều rộng phẳng (W) | Phạm vi mở rộng (mm) | Đóng gói Chiều dài (m/cuộn) |
Inch | mm | Min.(I) | Tối đa.(O) |
BRS-PAMF-003-BK | 1/8” | 3 | 2 | 4 | 350 |
BRS-PAMF-006-BK | 1/4” | 6 | 4 | 7 | 350 |
BRS-PAMF-008-BK | 5/16” | 8 | 5 | 9 | 350 |
BRS-PAMF-010-BK | 3/8” | 10 | 6 | 11 | 350 |
BRS-PAMF-012-BK | 1/2” | 12 | 8 | 13 | 300 |
BRS-PAMF-016-BK | 5/8” | 16 | 10 | 17 | 250 |
BRS-PAMF-019-BK | 3/4” | 18 | 12 | 20 | 200 |
| 8/9” | 23 | 15 | 24 | 200 |
| 1-1/4” | 32 | 20 | 33 | 150 |
| 1-1/2” | 38 | 24 | 39 | 100 |
| 2” | 50 | 32 | 51 | 100 |
| 2-1/2” | 63 | 40 | 64 | 100 |
● Lưu ý: Phạm vi mở rộng mô tả khả năng hình học, chứ không phải điểm vận hành liên tục tối ưu. Việc chọn phạm vi mở rộng gần mức tối đa sẽ làm tăng kích thước lỗ bện, giảm diện tích bao phủ và rút ngắn chiều dài khi lắp đặt.
Ứng dụng điển hình
Dây đai an toàn nội thất ô tô
Bảo vệ các dây cáp gần các chi tiết trang trí, ghế ngồi và các mô-đun nội thất, đồng thời giảm thiểu sự tiếp xúc trực tiếp với các bề mặt hoàn thiện.
Cáp âm thanh và truyền thông
Bó các cụm cáp mềm dẻo, phù hợp với những nơi mà hình thức, cảm giác khi chạm và khả năng bảo vệ bề mặt là yếu tố quan trọng.
Thiết bị y tế và phòng thí nghiệm
Tổ chức các dây dẫn điện áp thấp cần thao tác linh hoạt; các yêu cầu về làm sạch và khả năng tương thích sinh học cần được phê duyệt riêng.
Thiết bị điện
Bảo vệ hệ thống dây điện bên trong được luồn quanh vỏ và các linh kiện mà không làm tăng độ cứng quá mức.
Robot và thiết bị khớp nối
Cho phép bao phủ sát và linh hoạt các bó cáp bị uốn cong hoặc được xử lý trong quá trình bảo trì.
Lựa chọn kích thước và lắp đặt
• Đo chiều dài bó cáp và kích thước đầu nối lớn nhất cần phải luồn qua ống bọc.
• Hãy chọn kích thước nằm trong phạm vi đã nêu mà không cần sử dụng độ giãn tối đa.
• Để chừa thêm một đoạn dây để dễ dàng rút ngắn bím tóc, sau đó dùng dao nóng cắt để bịt kín mép.

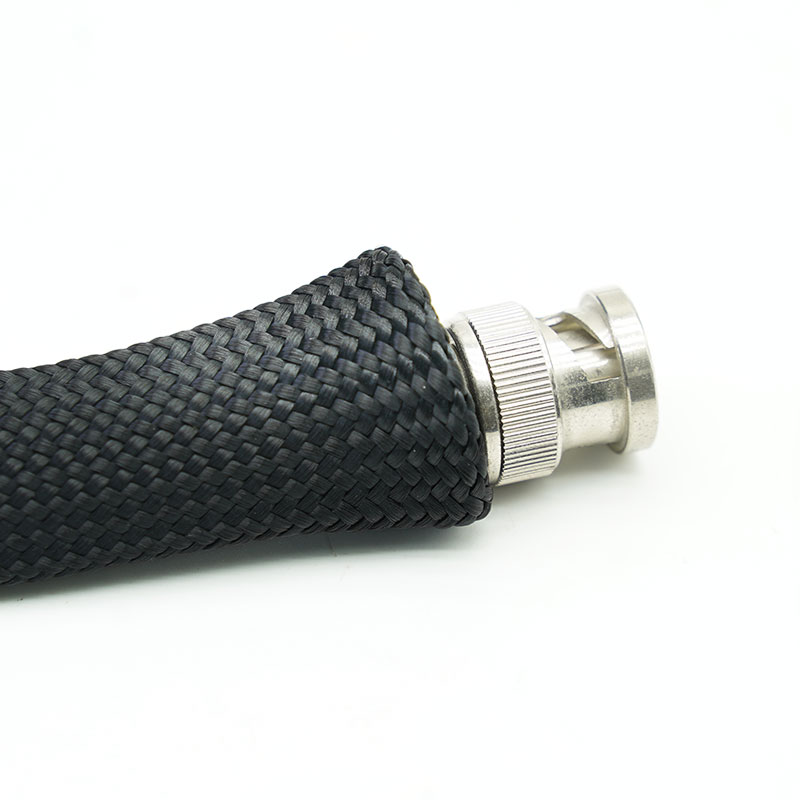

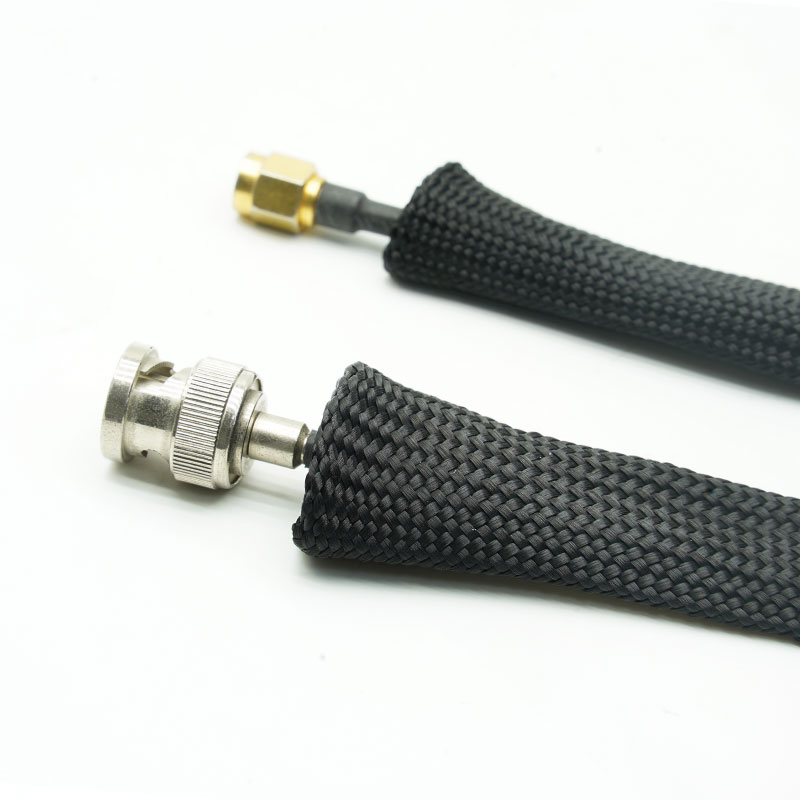

• Nén ống bọc, trượt nó qua đầu nối, thả lỏng xung quanh bó dây và cố định các đầu.
Nếu không thể tháo rời dây đai, hãy chọn loại ống tay áo có khóa kéo hoặc khóa dán tự đóng, có thể tách rời.
Cách lựa chọn
Sử dụng sợi nylon đa sợi khi độ mềm mại, tính linh hoạt và khả năng bảo vệ bề mặt cáp thành phẩm quan trọng hơn so với tính chất đàn hồi, mở của sợi đơn bện. Cung cấp vật liệu vỏ cáp, tần suất uốn cong, nguồn mài mòn, yêu cầu về độ sạch, kích thước bó cáp và phương pháp xử lý đầu cáp mong muốn.
• Cảm giác và cấu trúc của sợi - Số lượng sợi đa filament và kiểu bện có thể được xem xét về độ mềm mại, độ che phủ và khả năng sử dụng.
• Ghép kích thước gói - Kích thước danh nghĩa có thể được lựa chọn dựa trên đường kính cáp đã lắp đặt và khoảng cách luồn dây nối cần thiết.
• Lựa chọn màu sắc - Màu đen là màu tiêu chuẩn; các màu đặc biệt tùy thuộc vào nguồn cung cấp sợi và số lượng đặt hàng tối thiểu.
• Chuẩn bị cắt theo chiều dài - Các chi tiết có thể được cung cấp cho dây chuyền lắp ráp với dung sai và phương pháp kiểm soát cuối cùng đã được thỏa thuận.

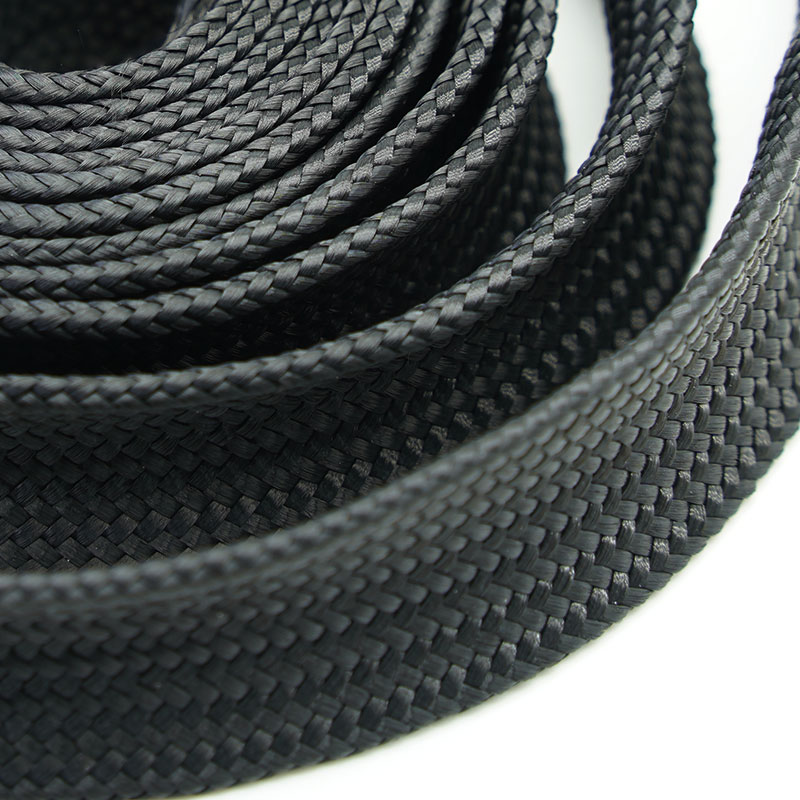

• Định dạng đóng gói - Có thể thảo luận về số lượng cuộn, bó, bao bì, nhãn hiệu riêng và bộ sản phẩm cho dự án.
Các tài liệu chứng nhận tuân thủ vật liệu như RoHS, REACH và các tuyên bố không chứa halogen có thể có sẵn cho loại sợi nylon được chọn. Cấu trúc đa sợi mềm không tự nó đảm bảo hiệu suất về âm thanh, y tế, khả năng tương thích sinh học hoặc khả năng chống cháy. Bất kỳ yêu cầu nào như vậy phải được xem xét dựa trên phương pháp thử nghiệm cụ thể và quy trình sản xuất.
• Kiểm tra độ sạch của sợi - Sợi đa filament được kiểm tra về độ nhiễm bẩn, hư hỏng và độ đồng nhất màu sắc.
• Kiểm tra bề mặt mềm - Sản phẩm bện hoàn thiện được kiểm tra xem có sợi thừa nhô ra và các khuyết tật có thể làm hỏng vỏ cáp hay không.
• Kiểm soát phạm vi phủ sóng - Mật độ và hình thức của các sợi bện được theo dõi trong suốt quá trình sản xuất.
• Kiểm tra độ vừa vặn - Các mẫu đại diện được kiểm tra trên phạm vi gói hàng dự kiến.
• Bảo vệ bao bì - Sản phẩm bọc màng hoàn thiện được đóng gói để giảm thiểu tình trạng bị nghiền nát, nhiễm bẩn và rối trong quá trình vận chuyển.
01. Ống bọc đa sợi có mềm hơn ống bọc đơn sợi không?
Đúng vậy. Các sợi nhỏ bó lại tạo ra bề mặt tiếp xúc mềm mại hơn, giống như chất liệu dệt.
02. Nó có loại bỏ tiếng ồn không?
Không nên mặc định bất kỳ tuyên bố nào về khả năng giảm tiếng ồn chung. Hiệu suất giảm tiếng ồn phụ thuộc vào toàn bộ cụm lắp ráp, bề mặt tiếp xúc, tải trọng ban đầu và điều kiện rung động.
03. Nó có thể được sử dụng trong thiết bị y tế không?
Nó có thể được xem xét để sắp xếp dây cáp, nhưng bất kỳ yêu cầu nào về khả năng tương thích sinh học, khử trùng hoặc làm sạch đều phải được đánh giá riêng.
04.Việc kiểm soát các đầu sợi bị cắt bỏ được thực hiện như thế nào?
Phương pháp cắt và hoàn thiện đầu sợi phù hợp phụ thuộc vào cấu trúc sợi. Cần xác nhận chiều dài cắt và quy trình lắp ráp cần thiết trước khi sản xuất.
Hãy chia sẻ đường kính bó dây, kích thước đầu nối, môi trường, tiêu chuẩn yêu cầu và số lượng. MJ FLEX sẽ đề xuất cấu trúc phù hợp và sắp xếp mẫu hoặc báo giá.
