Tại sao nên chọn cáp bảo vệ ngoài trời SBW-PET-UV?
1. Giảm thiểu lão hóa sớm do ánh nắng mặt trời
Công thức PET chống tia UV được thiết kế cho các đường dẫn cáp lộ thiên, nơi mà các loại ống bọc cáp thông thường trong nhà có thể bị giảm hiệu suất cơ học quá nhanh.
2. Nâng cấp bộ dây dẫn ngoài trời mà không cần đấu lại dây

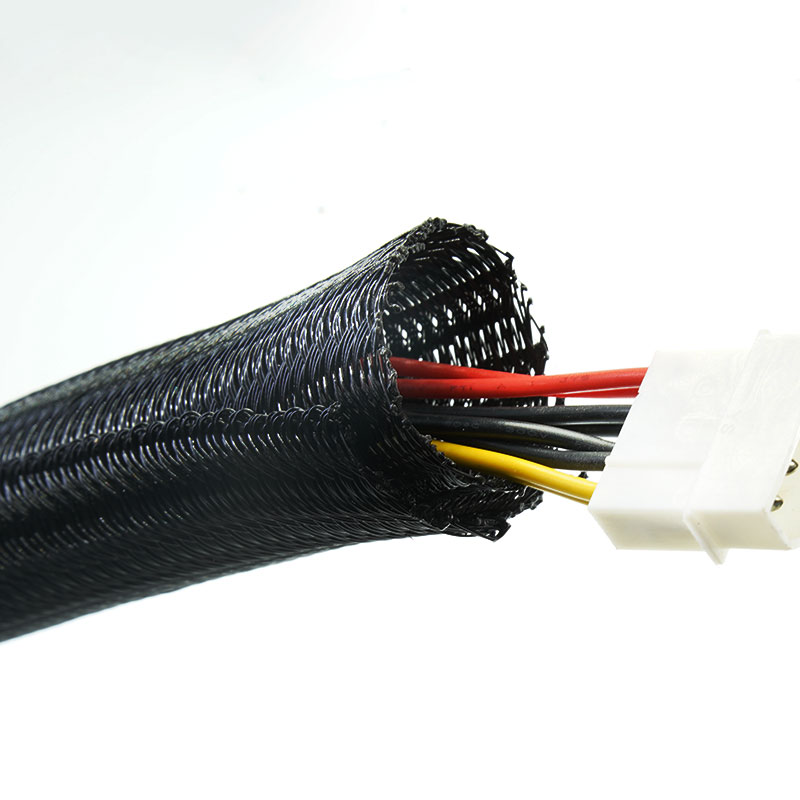

Cấu trúc chia tách bao quanh các bó dây đã được đấu nối, tránh việc phải tháo đầu nối trong quá trình lắp đặt và bảo trì.
3. Bảo vệ bề mặt cáp hở
Lớp bện giúp kiểm soát sự mài mòn và tiếp xúc cáp trên thiết bị năng lượng mặt trời, hệ thống sạc, máy móc và tủ ngoài trời.
4. Hỗ trợ đánh giá kỹ thuật
Dữ liệu về mức độ tiếp xúc theo tiêu chuẩn ISO 4892-2 có sẵn cho kết cấu được tham chiếu, giúp các kỹ sư xem xét tính phù hợp trước khi lựa chọn sản phẩm.
1. Chất liệu chống tia cực tím
Công thức PET được thiết kế dành cho việc định tuyến cáp và bó dây điện tiếp xúc với ánh nắng mặt trời.
2. Thiết kế thân thiện với việc nâng cấp

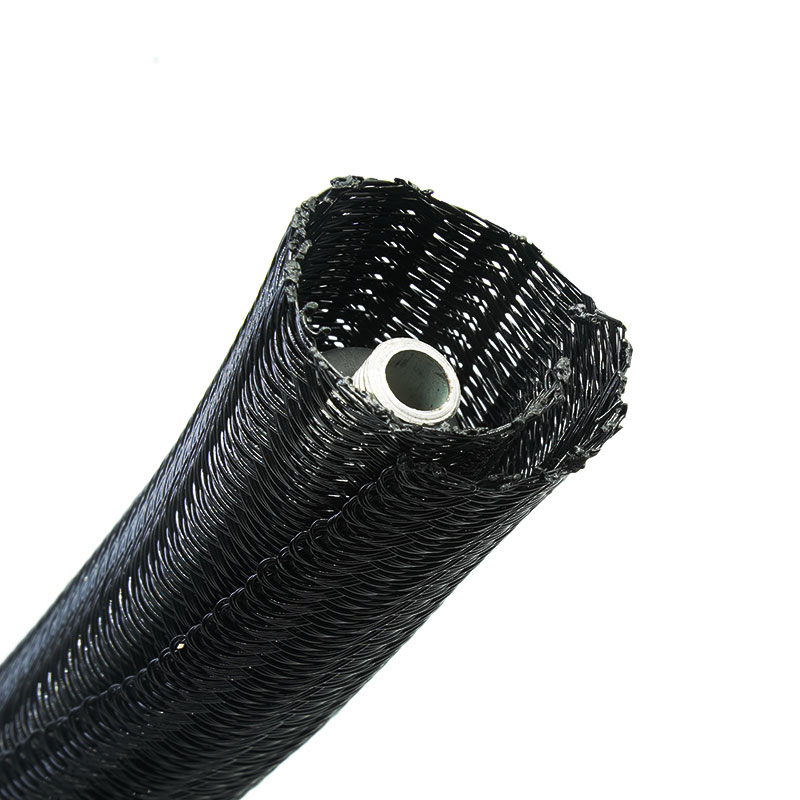

Cấu trúc chia tách tự đóng giúp hỗ trợ việc lắp đặt và bảo trì trên các bộ dây dẫn hoàn chỉnh.
3. Bằng chứng về việc tiếp xúc với tia cực tím
Dữ liệu về mức độ phơi nhiễm theo tiêu chuẩn ISO 4892-2 có sẵn cho công trình được đề cập.
4. Định tuyến ngoài trời linh hoạt

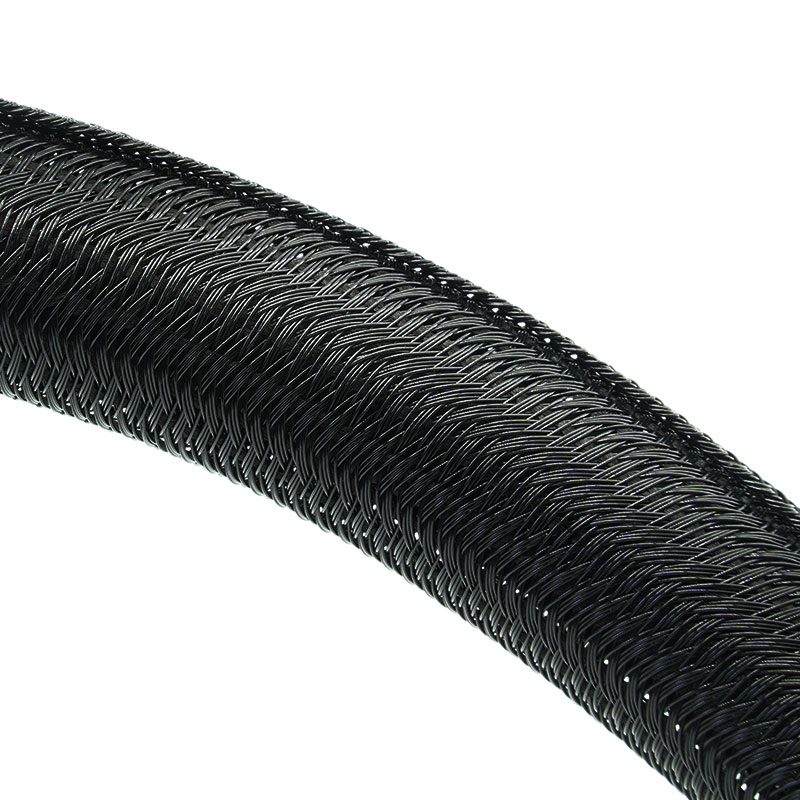

Bề mặt dạng bện bám sát khung thiết bị, các khúc uốn và đường đi của cáp.
5. Bảo vệ chống mài mòn

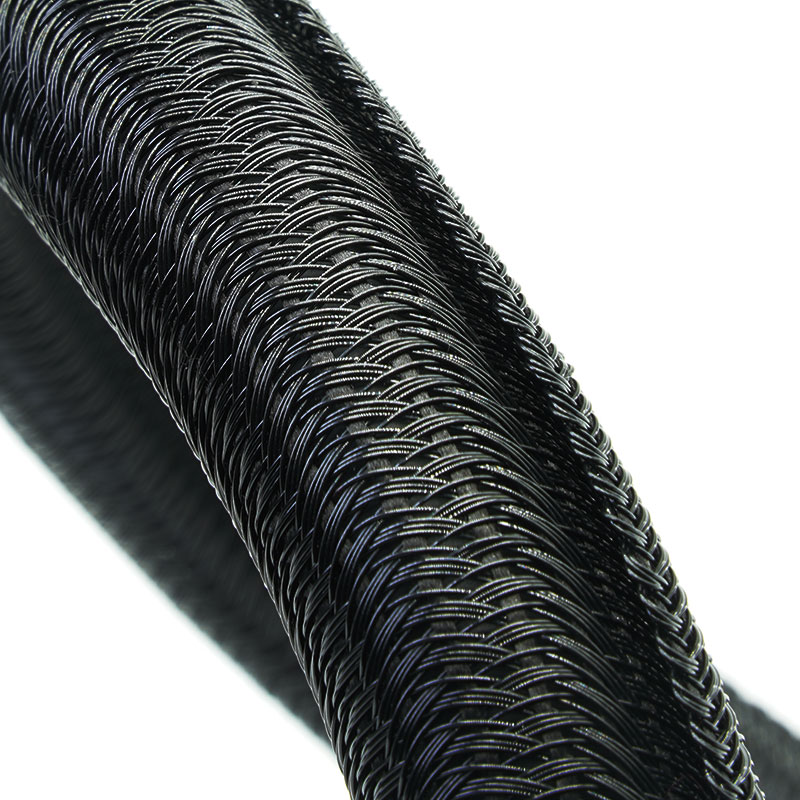

Cấu trúc bện giúp bảo vệ bề mặt cáp hở khỏi sự tiếp xúc và ma sát thường xuyên.
6. Cấu trúc mở thoáng khí
Ống bọc này giúp sắp xếp dây điện ngoài trời mà không làm bó dây bị kẹt bên trong một ống kín.
7. Cung ứng theo dự án cụ thể
Kích thước, chiều dài cắt, bao bì và nhãn mác có thể được điều chỉnh theo yêu cầu của dự án.
| Vật liệu | PET chống tia cực tím |
| Sự thi công | Bím tóc tự khép |
| Sự chồng chéo | ≥35% |
| Nhiệt độ làm việc | -40°C đến +125°C |
| Điểm nóng chảy | 240±10°C |
| Khả năng chống tia UV | ISO 4892-2, 1.000 giờ |
| Tính dễ cháy | UL94 V-2 |
| Cường độ chiếu xạ | 0,35 W/m² ở bước sóng 340 nm |
| Nhiệt độ bảng đen | 65°C |
| Độ ẩm tương đối | 50% |
| Chu kỳ phơi nhiễm | 102 phút chiếu sáng + 18 phút chiếu sáng và phun nước |
| Hiệu suất kéo | Giảm khoảng 10% |
| Độ giãn dài khi đứt | Giảm khoảng 5,8% |
| Độ giãn dài | Hơn 94% |
| Vẻ bề ngoài | Không có vết nứt hoặc giòn nào có thể nhìn thấy. |
| Màu sắc có sẵn | Đen |
| Chứng nhận | RoHS, REACH |
| Không chứa halogen | Đúng |
| Dụng cụ cắt | Dao nóng |
Thông số kỹ thuật
Mã số linh kiện | Kích thước danh nghĩa (mm) | Khoảng đường kính bó dây (mm) | Đóng gói Chiều dài (m/cuộn) |
Tối thiểu | Tối đa |
SBW-PET-003-BK-UV | Φ3 | 2 | 4 | 300 |
SBW-PET-005-BK-UV | Φ5 | 3 | 6 | 200 |
SBW-PET-006-BK-UV | Φ6 | 4 | 7 | 200 |
SBW-PET-008-BK-UV | Φ8 | 6 | 10 | 100 |
SBW-PET-010-BK-UV | Φ10 | 8 | 11 | 100 |
SBW-PET-013-BK-UV | Φ13 | 12 | 15 | 50 |
SBW-PET-016-BK-UV | Φ16 | 15 | 18 | 25 |
SBW-PET-019-BK-UV | Φ19 | 18 | 22 | 25 |
| | 23 | 26 | 25 |
| | 28 | 30 | 25 |
| | 29 | 34 | 25 |
| | 35 | 40 | 25 |
| | 46 | 55 | 25 |
● Lưu ý: Chọn kích thước phù hợp với đường kính thực tế của bó dây và đảm bảo độ chồng lấp ít nhất 35% sau khi lắp đặt.
Ứng dụng điển hình
Thiết bị năng lượng mặt trời và năng lượng tái tạo
Bảo vệ hệ thống dây dẫn điều khiển, thông tin liên lạc và dây phụ trợ không được che chắn trên các hệ thống năng lượng ngoài trời.
Viễn thông ngoài trời
Sắp xếp các bó dây cáp trên thiết bị thông tin liên lạc, tủ rack và các hệ thống mạng lộ thiên.
Thiết bị sạc xe điện
Cung cấp khả năng bảo vệ hữu ích cho hệ thống dây dẫn đi xuyên qua các cụm sạc ngoài trời.
Máy móc xây dựng và nông nghiệp
Che phủ các cảm biến, bộ điều khiển và dây dẫn điện tiếp xúc với ánh nắng mặt trời trong quá trình vận hành thiết bị.
Cảm biến và bộ điều khiển ngoài trời
Bảo vệ các dây cáp tín hiệu và nguồn điện kết nối với các thiết bị giám sát, an ninh và tự động hóa.
Các cụm điện bên ngoài
Hỗ trợ việc sắp xếp dây cáp trong trường hợp ánh nắng mặt trời chiếu vào khiến các loại ống bọc cáp thông thường trong nhà không phù hợp.
Ngoài đường kính bó cáp, cần cung cấp thêm thông tin về vị trí địa lý, mức độ tiếp xúc với ánh nắng mặt trời dự kiến, tuổi thọ mục tiêu, sự di chuyển, mài mòn và tiếp xúc với nước, dầu hoặc hóa chất. Khả năng chống tia cực tím không tự động đảm bảo khả năng chống chịu thời tiết hoặc chống thấm chất lỏng; hệ thống cáp được bảo vệ phải được đánh giá như một tổng thể hoàn chỉnh.
Có thể tùy chỉnh
MJ FLEX cung cấp dịch vụ hỗ trợ OEM và ODM từ khâu lựa chọn vật liệu và cấu trúc đến khâu lấy mẫu, đóng gói và sản xuất hàng loạt:
• Kích thước, độ rộng và độ chồng chéo.
• Màu sắc, chiều dài cắt và chiều dài cuộn.
• Mật độ và độ che phủ của bím tóc.
• Nhãn, mã vạch, đóng gói và bao bì.
• Mẫu vật, yêu cầu kiểm tra và các tài liệu hỗ trợ.
• SBW-PET — Ống bọc cáp bện tách rời tự quấn
• SBW-PET-FR-V0 — Ống bọc tự quấn chống cháy UL94 V-0
• SBW-PET-FR-EN45545 — Ống bện tự đóng EN45545 dùng cho đường sắt
• SBW-PET-RR — Ống bện tách rời chống chuột
01. Thử nghiệm tia cực tím 1.000 giờ chứng minh điều gì?
Nó cho thấy PET ổn định tia UV vẫn giữ được độ dẻo, độ giãn và hình dạng dưới điều kiện lão hóa gia tốc có kiểm soát.
02. Ống tay áo này có chống nước không?
Không. Bện dây là một cấu trúc mở, thoáng khí. Nó bảo vệ và sắp xếp các dây cáp nhưng không tạo ra lớp bịt kín chống thấm nước.
03. Nó khác với loại ống bọc PET màu đen tiêu chuẩn như thế nào?
Phiên bản chống tia UV sử dụng công thức kháng tia UV và được hỗ trợ bởi dữ liệu về khả năng chịu đựng tia cực tím trong quá trình gia tốc đối với cấu trúc được tham chiếu.
04. Có thể sử dụng nó cho thiết bị sạc năng lượng mặt trời hoặc thiết bị sạc ngoài trời không?
Nó có thể được xem xét để sắp xếp cáp lộ thiên và bảo vệ chống mài mòn. Việc lựa chọn cuối cùng cần tính đến nhiệt độ, sự chuyển động, hóa chất và các thông số kỹ thuật của dự án.
05. Liệu thử nghiệm tia cực tím có áp dụng cho mọi kích cỡ và màu sắc không?
Không tự động. Hãy xác nhận rằng kích thước, màu sắc và cấu trúc được yêu cầu nằm trong phạm vi tài liệu kiểm định hiện hành.
Yêu cầu mẫu hoặc báo giá
Để nhận được tư vấn kỹ thuật và báo giá chính xác, vui lòng cung cấp:
Đường kính bó cáp, vị trí lắp đặt ngoài trời, điều kiện tiếp xúc và tuổi thọ yêu cầu. MJ FLEX có thể xem xét đơn đăng ký và chuẩn bị mẫu để đánh giá việc lắp đặt ngoài trời.
