Tại sao nên chọn máy dệt khung tách rời STW-PES?
1. Cung cấp lớp phủ mềm mại hoàn toàn bằng polyester
Vải dệt tạo ra bề mặt tiếp xúc đồng nhất xung quanh các dây cáp.
2. Nâng cấp các bộ dây dẫn hiện có
Bộ chia cấu hình được lắp đặt mà không cần tháo các đầu nối.
3. Sắp xếp các bó dây cáp hỗn hợp
Lớp bọc mềm dẻo chứa các dây và nhánh không đều.
4. Giữ cho việc bảo trì đơn giản.
Ống bọc được mở ra để kiểm tra và thay cáp.

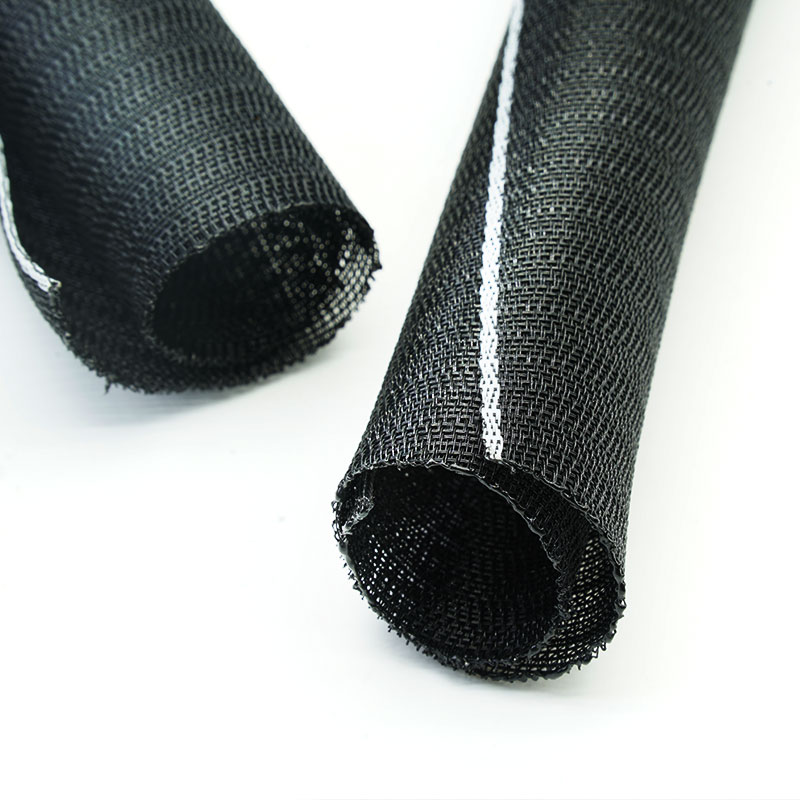

1. Cấu trúc hoàn toàn bằng sợi polyester
Cung cấp khả năng bảo vệ vải nhẹ.

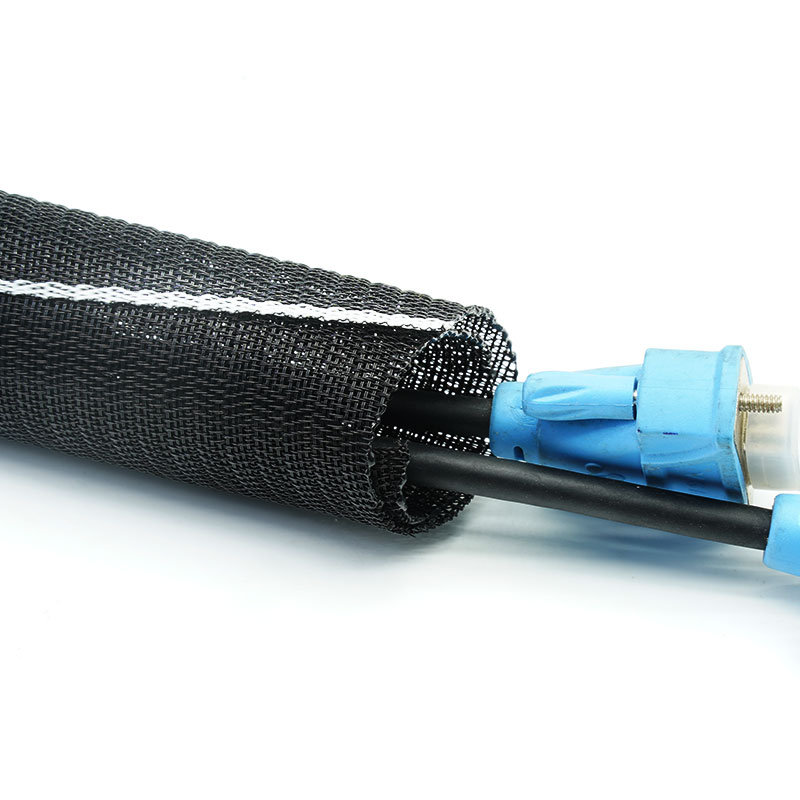

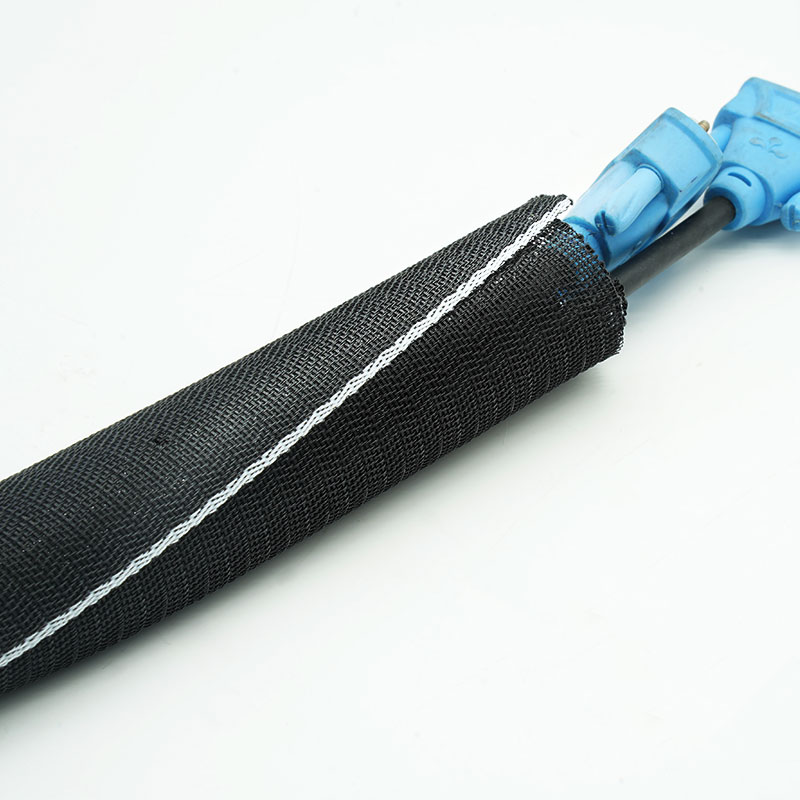

2. Thiết kế quấn chia đôi dệt
Lắp đặt từ bên hông.
3. Bề mặt tiếp xúc mềm
Bảo vệ vỏ cáp và các tấm ốp gần đó.
4. Hệ thống dẫn cáp linh hoạt
Tuân theo các khúc uốn và sự thay đổi của bó dây.
5. Các nhánh dễ tiếp cận
Cho phép các đường cáp thoát ra cục bộ.
6. Bảo vệ chống mài mòn đa năng
Giảm thiểu ma sát và trầy xước thường xuyên.
7. Cung cấp OEM theo yêu cầu
Bạn có thể xem xét kích thước, chiều dài, màu sắc và bao bì.
| Vật liệu | Polyester |
| Sự thi công | Máy dệt chia đôi |
| Sự chồng chéo | ≥35% |
| Nhiệt độ làm việc | -40°C đến +125°C |
| Điểm nóng chảy | 240±10°C |
| Tính dễ cháy | DIN5510 |

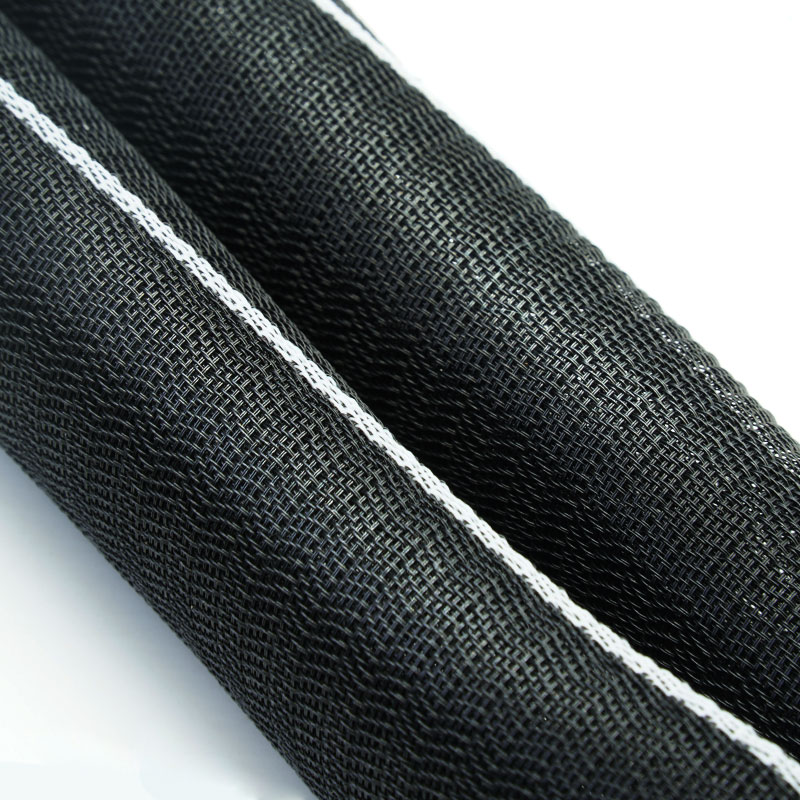

| Màu tiêu chuẩn | Màu đen với một vạch trắng để nhận dạng. |
| Tuân thủ tiêu chuẩn RoHS | Đúng |
| Tuân thủ Reach | Đúng |
| Không chứa halogen | Đúng |
| Chống tia cực tím | Đúng |
| Dụng cụ cắt | Lưỡi dao hoặc dao nóng |
| Cung cấp | Cuộn hoặc đoạn cắt |
Thông số kỹ thuật
Mã số linh kiện | ID (mm) | Độ rộng lan tỏa
(mm) | Khoảng đường kính bó dây (mm) | Đóng gói Chiều dài (m/cuộn) |
Tối thiểu | Tối đa |
STW-PES-005-BK | 5 | 25±4 | 4 | 6 | 100 |
STW-PES-008-BK | 8 | 40±4 | 6 | 9 | 100 |
STW-PES-010-BK | 10 | 45±4 | 8 | 11 | 100 |
STW-PES-013-BK | 13 | 65±5 | 12 | 15 | 50 |
STW-PES-016-BK | 16 | 77±5 | 15 | 18 | 100 |
STW-PES-019-BK | 19 | 97±5 | 18 | 22 | 100 |
| | | 23 | 26 | 50 |
| | | 28 | 30 | 50 |
| | | 29 | 34 | 25 |
| | | 35 | 40 | 25 |
| | | 48 | 52 | 25 |
● Lưu ý: Chọn kích thước phù hợp với đường kính thực tế của bó dây và đảm bảo độ chồng lấp ít nhất 35% sau khi lắp đặt.
Ứng dụng điển hình
Nội thất ô tô
Sắp xếp hệ thống dây điện phía sau bảng điều khiển, ghế ngồi và các chi tiết trang trí.
Máy móc công nghiệp
Bảo vệ các dây cáp điều khiển xung quanh khung và bảng điều khiển.
Tủ điện
Bao gồm các dây dẫn nhưng vẫn đảm bảo khả năng truy cập để khắc phục sự cố.
Thiết bị gia dụng
Bảo vệ các dây dẫn bên trong khỏi tiếp xúc với vỏ máy.
Thiết bị văn phòng và điện tử
Tạo ra một bó dây cáp gọn gàng và tiện dụng.
Đo chiều dài bó dây, bao gồm cả các nhánh và đầu nối. Chọn độ chồng chéo đủ để đảm bảo độ che phủ chắc chắn khi đi qua các khúc cua. Cung cấp các yêu cầu về khả năng chống mài mòn, chuyển động, nhiệt độ, chất lỏng và hình thức. Chọn loại dây chuyên dụng chống cháy, chịu nhiệt độ cao hoặc chống tia cực tím khi cần các đặc tính đó.
Có thể tùy chỉnh
Đường kính và độ chồng chéo - Phù hợp với bó cáp.
Mật độ dệt - Được điều chỉnh để tối ưu độ che phủ và cảm giác khi chạm vào.
Các đoạn cắt và đầu cắt - Các mảnh đã được chuẩn bị với kiểu hoàn thiện đã được thống nhất.
Màu sắc và bao bì - Có sẵn nhãn dự án, túi và thùng carton OEM.
STW-PES tiêu chuẩn là loại ống vải polyester đa dụng. Không nên gán các xếp hạng về khả năng chống cháy, chống tia UV, chịu nhiệt độ cao hoặc giảm tiếng ồn nếu không có dữ liệu hỗ trợ. Các tài liệu liên quan đến RoHS, REACH và halogen có thể được cung cấp cho các vật liệu đã được xác nhận.
Kiểm soát chất lượng sợi polyester - Chất liệu và màu sắc đã được kiểm chứng.
Kiểm tra chất lượng vải dệt - Kiểm tra độ phủ, các cạnh và tạp chất.
Kiểm tra kích thước - Kích thước, độ chồng lấp và chiều dài được xác nhận.
Kiểm tra cuối cùng - Nhãn mác, số lượng và bao bì được kiểm tra.
01. STW-PES có giống với phiên bản 175 C không?
Không. Hãy sử dụng STW-PET-HT khi cần kết cấu chịu nhiệt độ cao đã được phê duyệt.
02. Có thể lắp đặt nó lên trên các đầu nối không?
Đúng vậy. Kiểu bọc chia đôi được lắp từ bên hông.
03. Có thể cung cấp màu sắc theo yêu cầu không?
Có, tùy thuộc vào nguồn cung cấp sợi và số lượng đặt hàng tối thiểu.
Vui lòng cung cấp thông tin về phạm vi bó dây, môi trường lắp đặt, hiệu suất yêu cầu, chiều dài cắt và số lượng. MJ FLEX sẽ đề xuất cấu trúc phù hợp và sắp xếp mẫu hoặc báo giá.
