Tại sao nên chọn HPS-NY-S-T8?
• Giảm sự mài mòn của vỏ ống bên ngoài
Lớp nylon giúp cách ly các ống dẫn thủy lực khỏi sự tiếp xúc lặp đi lặp lại với khung máy, kẹp và các đường ống lân cận.
• Bảo vệ các lối đi hẹp mà không gây cồng kềnh quá mức.
Cấu trúc 0,8 mm phù hợp với các hệ thống lắp đặt có không gian hạn chế và đường kính ống nối thêm bị giới hạn.
• Kiểm soát chuyển động của nhiều ống dẫn
Việc gom các đường dây gần nhau giúp giảm ma sát không kiểm soát và giữ cho đường dây được bố trí gọn gàng hơn trong quá trình vận hành máy.
1.Độ dày ống lót danh nghĩa 0,8 mm
Cung cấp một lớp bảo vệ nhẹ cho việc bố trí đường dẫn thủy lực tiết kiệm không gian.
2.Lớp chắn kiểm soát mài mòn
Giúp giảm trầy xước và mài mòn lớp vỏ ngoài của ống dẫn khi được lắp đặt đúng cách.
3.Quản lý bó ống mềm
Phù hợp với các tuyến đường cong và nhóm một hoặc nhiều đường ống thủy lực tương thích.
4. Lắp đặt nhỏ gọn
Có độ dày thấp hơn so với các loại ống bảo vệ dày hơn trong trường hợp không gian bị hạn chế.
5.Nguồn cung cấp chiều dài cắt sẵn có
Có thể được chuẩn bị theo chiều dài dự kiến để lắp đặt lặp lại trên máy móc hoặc cụm ống dẫn.
6.Tùy chọn tùy chỉnh OEM
Đường kính, chiều dài, màu sắc, ký hiệu, xử lý đầu mút và bao bì có thể được xem xét lại cho các chương trình sản xuất.
| Vật liệu | Sợi đa sợi nylon |
| Nhiệt độ làm việc | -40°C đến +125°C |
| Điểm nóng chảy | 220±10°C |
| Tính dễ cháy | FMVSS 302 |
| MSHA Sự tuân thủ | Tham khảo MSHA IC293/01 |
| Vụ nổ Rđiện trở | Tham khảo tiêu chuẩn ISO3457 |
| Khả năng chống mài mòn | Tham khảo tiêu chuẩn ISO 6945 |
| Chống rò rỉ | Tuân thủ tiêu chuẩn SAE J343 |
| Chống tia cực tím | Tuân thủ tiêu chuẩn BS EN13758-1 |
| Màu tiêu chuẩn | Đen |
| Dụng cụ cắt | Dao nóng |
Thông số kỹ thuật
Mã số linh kiện | NHẬN DẠNG (mm) | Chiều rộng phẳng (mm) | Tường Độ dày (mm) | Đóng gói Chiều dài (m/cuộn) |
| HPS-NY-S-010-BK-T8 | 10 | 20 | 0,8±0,1 | 50 |
| HPS-NY-S-014-BK-T8 | 14 | 25 | 0,8±0,1 | 50 |
| HPS-NY-S-017-BK-T8 | 17 | 30 | 0,8±0,1 | 50 |
| HPS-NY-S-020-BK-T8 | 20 | 35 | 0,8±0,1 | 50 |
| HPS-NY-S-023-BK-T8 | 23 | 39 | 0,8±0,1 | 50 |
| HPS-NY-S-025-BK-T8 | 25 | 42 | 0,8±0,1 | 50 |
| HPS-NY-S-027-BK-T8 | 27 | 46 | 0,8±0,1 | 50 |
| HPS-NY-S-031-BK-T8 | 31 | 52 | 0,8±0,1 | 50 |
| HPS-NY-S-033-BK-T8 | 33 | 55 | 0,8±0,1 | 50 |
| HPS-NY-S-036-BK-T8 | 36 | 60 | 0,8±0,1 | 50 |
| HPS-NY-S-040-BK-T8 | 40 | 66 | 0,8±0,1 | 50 |
| HPS-NY-S-044-BK-T8 | 44 | 72 | 0,8±0,1 | 50 |
| HPS-NY-S-047-BK-T8 | 47 | 77 | 0,8±0,1 | 50 |
| HPS-NY-S-050-BK-T8 | 50 | 80 | 0,8±0,1 | 50 |
| HPS-NY-S-053-BK-T8 | 53 | 86 | 0,8±0,1 | 50 |
| HPS-NY-S-056-BK-T8 | 56 | 91 | 0,8±0,1 | 50 |
| HPS-NY-S-060-BK-T8 | 60 | 97 | 0,8±0,1 | 50 |
| HPS-NY-S-062-BK-T8 | 62 | 100 | 0,8±0,1 | 50 |
| HPS-NY-S-066-BK-T8 | 66 | 107 | 0,8±0,1 | 50 |
| HPS-NY-S-073-BK-T8 | 73 | 118 | 0,8±0,1 | 50 |
| HPS-NY-S-078-BK-T8 | 78 | 126 | 0,8±0,1 | 50 |
| HPS-NY-S-085-BK-T8 | 85 | 137 | 0,8±0,1 | 50 |
| HPS-NY-S-090-BK-T8 | 90 | 145 | 0,8±0,1 | 50 |
| HPS-NY-S-093-BK-T8 | 93 | 149 | 0,8±0,1 | 50 |
| HPS-NY-S-102-BK-T8 | 102 | 165 | 0,8±0,1 | 50 |
| HPS-NY-S-106-BK-T8 | 106 | 170 | 0,8±0,1 | 50 |
| HPS-NY-S-112-BK-T8 | 112 | 179 | 0,8±0,1 | 50 |
| HPS-NY-S-127-BK-T8 | 127 | 206 | 0,8±0,1 | 50 |
Ứng dụng điển hình
Thiết bị xây dựng và san lấp mặt đất
Giảm thiểu sự tiếp xúc giữa vỏ ống với cần cẩu, khung và các cấu trúc máy móc đang di chuyển trong các khu vực có đường đi chật hẹp.
Máy móc nông nghiệp
Nhóm các đường ống thủy lực lại với nhau và hạn chế ma sát do rung động, khớp nối và chuyển động lặp đi lặp lại của thiết bị.
Hệ thống xử lý vật liệu
Bảo vệ các ống dẫn nước nâng, lái và phụ trợ trong trường hợp không gian xung quanh cột, thanh dẫn hướng và giá đỡ bị hạn chế.
Thiết bị thủy lực công nghiệp
Ngăn cách các ống mềm với các cạnh máy và các bộ phận lân cận bên trong máy ép, bộ nguồn và thiết bị sản xuất.
Đo đường kính ngoài tối đa của từng ống mềm hoặc toàn bộ bó ống mềm, bao gồm cả các phụ kiện, kẹp và các khớp nối cục bộ. Chọn loại ống bọc có thể lắp đặt mà không bị kéo giãn quá mức nhưng vẫn đủ khít để tránh bị vướng hoặc chuyển động không kiểm soát. Xem xét bán kính uốn cong, tần số uốn, điểm ma sát, nhiệt độ, chất lỏng thủy lực, điều kiện tiếp xúc ngoài trời và phương pháp được sử dụng để cố định mỗi đầu. Trường hợp cần ngăn chặn sự phun tia nhỏ, hạn chế vỡ hoặc bảo vệ người sử dụng, hãy cung cấp phương pháp thử nghiệm và điều kiện hệ thống áp dụng; chỉ riêng độ dày không thể xác định được các khả năng đó.
Có thể tùy chỉnh
• Đường kính và sự phù hợp của bó - Chọn kích thước ống bọc phù hợp dựa trên đường kính ngoài của từng ống dẫn hoặc bó ống dẫn.
• Chiều dài cắt và dung sai - Chiều dài cắt tùy chỉnh và kiểm soát dung sai để đáp ứng yêu cầu của các khu vực máy móc cụ thể, bộ ống dẫn hoặc trạm lắp ráp.
• Màu sắc và nhận dạng - Màu đen là màu tiêu chuẩn; nhãn in hoặc các tùy chọn nhận dạng khác có thể được xem xét theo yêu cầu.

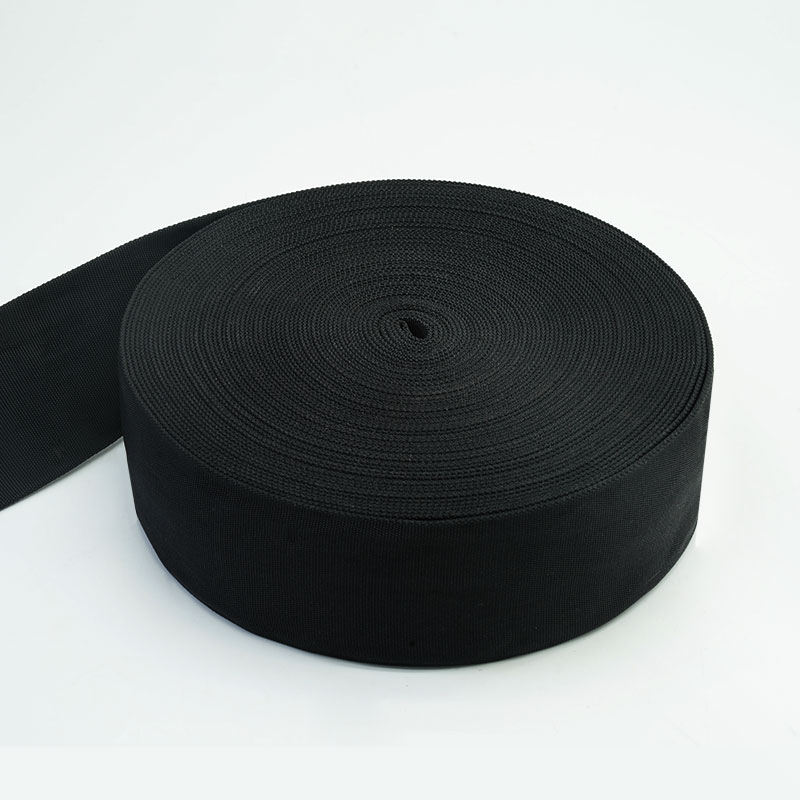

• Bao bì - Có sẵn dưới dạng cuộn, túi, bộ dụng cụ và thùng carton OEM tùy chỉnh.
• Kiểm tra sợi đầu vào - Việc xác định nguyên vật liệu và các yêu cầu mua hàng đã thỏa thuận được kiểm tra trước khi sản xuất.
• Kiểm tra tường và kết cấu - Độ dày danh nghĩa và cấu trúc dệt được đo theo kế hoạch kiểm tra đã được phê duyệt.
• Đánh giá về kích thước và độ vừa vặn - Đường kính hoàn thiện và độ vừa khít của mẫu được so sánh với kích thước ống hoặc bó ống đã được xác nhận.
• Kiểm tra chất lượng thi công - Ống tay áo được kiểm tra xem có bị hư hại sợi, nhiễm bẩn, độ phủ không đều và các lỗ hở không thể chấp nhận được hay không.
• Tuân thủ đơn đặt hàng - Chiều dài, ký hiệu, độ hoàn thiện đầu cuối, số lượng và bao bì được kiểm tra so với đơn đặt hàng đã được duyệt.
01. Tôi nên chọn đường kính ống lót nào cho phù hợp?
Đo đường kính ngoài tối đa của ống hoặc bó ống và chừa đủ khoảng trống để lắp đặt mà không để lại độ lỏng quá mức.
02. Nó có thể bảo vệ nhiều ống dẫn cùng lúc không?
Có, với điều kiện phải xem xét đầy đủ đường kính bó dây, chuyển động, bán kính uốn cong và phương pháp giữ đầu dây.
03.Việc kiểm tra ống bọc có thay thế việc kiểm tra ống dẫn không?
Không. Ống mềm, các phụ kiện và ống nối đều phải được kiểm tra theo kế hoạch bảo trì thiết bị.
04. Có thể cung cấp các chiều dài và ký hiệu tùy chỉnh không?
Vâng. Vui lòng cung cấp chiều dài thành phẩm, dung sai, yêu cầu nhận dạng, số lượng và định dạng đóng gói để xem xét.
Vui lòng cung cấp đường kính ngoài của ống hoặc bó ống, điều kiện định tuyến, điểm mài mòn, nhiệt độ, mức độ tiếp xúc với chất lỏng, chiều dài thành phẩm và số lượng đặt hàng. MJ FLEX sẽ xem xét sự phù hợp và sắp xếp mẫu HPS-NY-S-T8 hoặc báo giá.
