Tại sao nên chọn ống bọc tự đóng STW-PET-FR-VW-1?
1. Đáp ứng yêu cầu VW-1
Sản phẩm cung cấp một tùy chọn đã được kiểm thử và xác định rõ ràng thay vì một mô tả FR không xác định.
2. Quấn các cụm cáp đã được đấu nối
Ống bọc được lắp đặt sau khi các đầu nối và nhánh đã được đặt đúng vị trí.
3. Cải thiện khả năng tiếp cận dịch vụ
Các kỹ thuật viên có thể mở lại lớp bọc mà không cần làm hỏng hoặc thay thế lớp bọc.
4. Kết hợp khả năng chống cháy và khả năng chống mài mòn
Cấu trúc này giải quyết được vấn đề mài mòn thông thường đồng thời đáp ứng được yêu cầu thử nghiệm khả năng chống cháy theo quy định.
1. Hiệu suất ngọn lửa của VW-1
Phương án xây dựng tham khảo được lựa chọn dựa trên yêu cầu về ngọn lửa thẳng đứng đã được xác định.

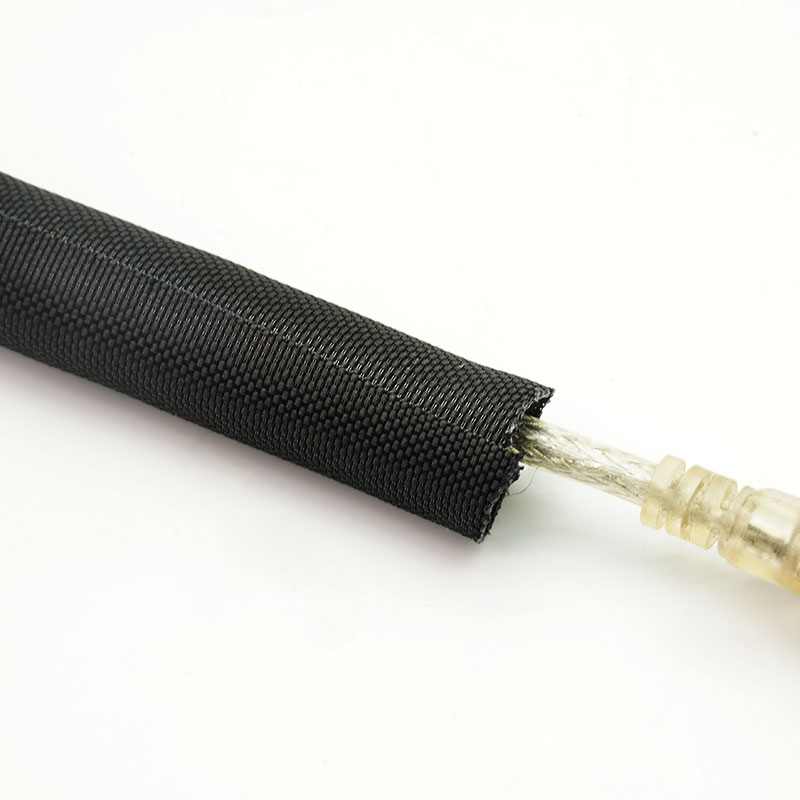

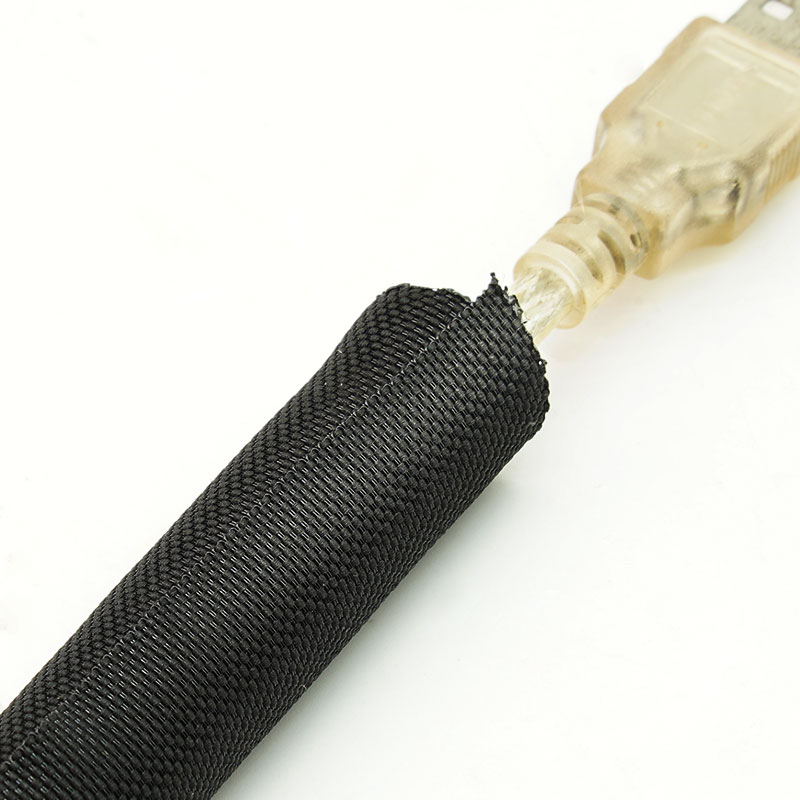

2. Khăn quấn tự đóng bằng vải dệt
Mở ra để lắp đặt và cuộn lại xung quanh bó dây cáp.
3. Vải polyester chống cháy
Cung cấp khả năng bảo vệ linh hoạt cho hệ thống dây dẫn thiết bị.
4. Lắp đặt cải tạo cửa bên hông
Tránh việc phải tháo rời đầu nối trong quá trình lắp ráp hoặc sửa chữa.
5. Lớp tiếp xúc chống mài mòn
Giúp giảm ma sát giữa áo khoác và khung, vỏ máy.
6. Truy cập chi nhánh linh hoạt
Hỗ trợ việc thoát cáp, bổ sung và kiểm tra.
7. Hỗ trợ tài liệu tuân thủ
Các báo cáo liên quan đến công trình đã đặt hàng có thể được xem xét.
| Vật liệu | Sợi đơn FR PET + Dây đa năng 900D |
| Sự thi công | Bao bì tự đóng |
| Sự chồng chéo | ≥35% |
| Nhiệt độ làm việc | -40°C đến +150°C |
| Điểm nóng chảy | 240±10°C |
| Tính dễ cháy | VW-1 |
| Màu tiêu chuẩn | Đen |
| Chứng nhận | Tuân thủ RoHS, REACH, không chứa halogen. |
| Không chứa halogen | Đúng |
| Chống tia cực tím | Đúng |
| Dụng cụ cắt | Lưỡi dao hoặc dao nóng |
Thông số kỹ thuật
Mã số linh kiện | Kích thước danh nghĩa (mm) | Độ rộng lan tỏa
(mm) | Khoảng đường kính bó dây (mm) | Đóng gói Chiều dài (m/cuộn) |
Tối thiểu | Tối đa |
STW-PET-003-BK-FR-VW-1 | Φ3 | 25±2 | 2 | 4 | 200 |
STW-PET-005-BK-FR-VW-1 | Φ5 | 29±2 | 4 | 6 | 200 |
STW-PET-006-BK-FR-VW-1 | Φ6 | 34±2 | 4 | 7 | 200 |
STW-PET-008-BK-FR-VW-1 | Φ8 | 46±2 | 6 | 10 | 100 |
STW-PET-010-BK-FR-VW-1 | Φ10 | 55±2 | 8 | 11 | 100 |
STW-PET-013-BK-FR-VW-1 | Φ13 | 65±2 | 12 | 15 | 100 |
STW-PET-016-BK-FR-VW-1 | Φ16 | 77±2 | 15 | 18 | 100 |
STW-PET-019-BK-FR-VW-1 | Φ19 | 104±5 | 18 | 20 | 50 |
| | | 23 | 26 | 25 |
| | | 27 | 31 | 25 |
| | | 30 | 34 | 25 |
| | | 37 | 40 | 25 |
| | | 48 | 52 | 25 |
● Lưu ý: Chọn kích thước phù hợp với đường kính thực tế của bó dây và đảm bảo độ chồng lấp ít nhất 35% sau khi lắp đặt.
Ứng dụng điển hình
Hệ thống điều khiển công nghiệp
Sắp xếp các dây dẫn đã đấu nối trong tủ điện đồng thời đáp ứng yêu cầu VW-1.
Thiết bị tự động hóa
Bảo vệ các bó dây cảm biến và điều khiển xung quanh khung và mô-đun.
Thiết bị điện
Dùng để bọc các bó cáp bên trong cần lớp phủ chống cháy có thể sử dụng được.
Thiết bị nguồn và sạc
Bảo vệ hệ thống dây dẫn phụ trợ bên trong các vỏ bọc chịu sự đánh giá ở cấp độ hệ thống.
Thiết bị kiểm tra điện tử
Chứa các nhóm cáp được bảo trì thường xuyên mà không cần đóng kín vĩnh viễn.
Xác nhận rằng VW-1 là yêu cầu thực tế của khách hàng hoặc thiết bị. Cung cấp đường kính bó dây tối thiểu và tối đa, cấu hình đầu nối và nhánh, nhiệt độ và các tài liệu được yêu cầu. Chọn cấu trúc khác nếu dự án yêu cầu UL 94 V-0, EN 45545-2 hoặc thử nghiệm ô tô.
Có thể tùy chỉnh
• Kích thước danh nghĩa và sự chồng lấn - Được lựa chọn vì khả năng đóng gói ổn định trên toàn bộ phạm vi bó dây.
• Cung cấp hàng cắt theo chiều dài - Các chi tiết đã được chuẩn bị để lắp ráp lặp đi lặp lại.
• Nhãn mác và khả năng truy xuất nguồn gốc - Mã số linh kiện, lô hàng và thông tin tuân thủ theo yêu cầu riêng.
• Đóng gói riêng - Chiều dài cuộn, bộ dụng cụ và thùng carton theo yêu cầu của nhà sản xuất (OEM).
Tiêu chuẩn hiệu suất VW-1 áp dụng cho cấu trúc đã được thử nghiệm và không chứng nhận toàn bộ bó dây cáp hoặc thiết bị đầu cuối. VW-1 không tương đương với UL 94 V-0 hoặc EN 45545-2. Có thể cung cấp các thông tin về vật liệu áp dụng cho đơn đặt hàng đã được xác nhận.
• Sợi FR đã được phê duyệt - Việc xác định vật liệu được thực hiện dựa trên thông số kỹ thuật sản xuất.
• Hiệu suất tự đóng - Sự chồng lấp và khép kín được kiểm chứng trên các đường kính được kiểm soát.
• Kiểm tra chất lượng hàng dệt - Kiểm tra các cạnh, độ phủ, sợi đứt và tạp chất.
• Xuất lô hàng - Chiều dài, nhãn mác, số lượng và các giấy tờ yêu cầu được xác minh.
01. Có thể sử dụng VW-1 và V-0 thay thế cho nhau được không?
Không. Hãy sử dụng phân loại thử nghiệm được nêu trong đặc tả kỹ thuật của khách hàng.
02. Có thể mở lại lớp bọc không?
Đúng vậy. Nó được thiết kế để phục vụ việc tiếp cận bảo trì và thay đổi cáp.
03.Nó có phù hợp với các đầu nối không?
Nó được lắp đặt từ bên cạnh, vì vậy không cần phải luồn qua đầu nối.
04. Có thể cung cấp sản phẩm theo từng đoạn cắt sẵn không?
Có, tùy thuộc vào dung sai chiều dài, độ hoàn thiện cuối cùng và việc xem xét số lượng đặt hàng tối thiểu (MOQ).
Vui lòng cung cấp thông tin về phạm vi bó dây, môi trường lắp đặt, tiêu chuẩn yêu cầu, chiều dài cắt và số lượng. MJ FLEX sẽ đề xuất cấu trúc phù hợp và sắp xếp mẫu hoặc báo giá.
