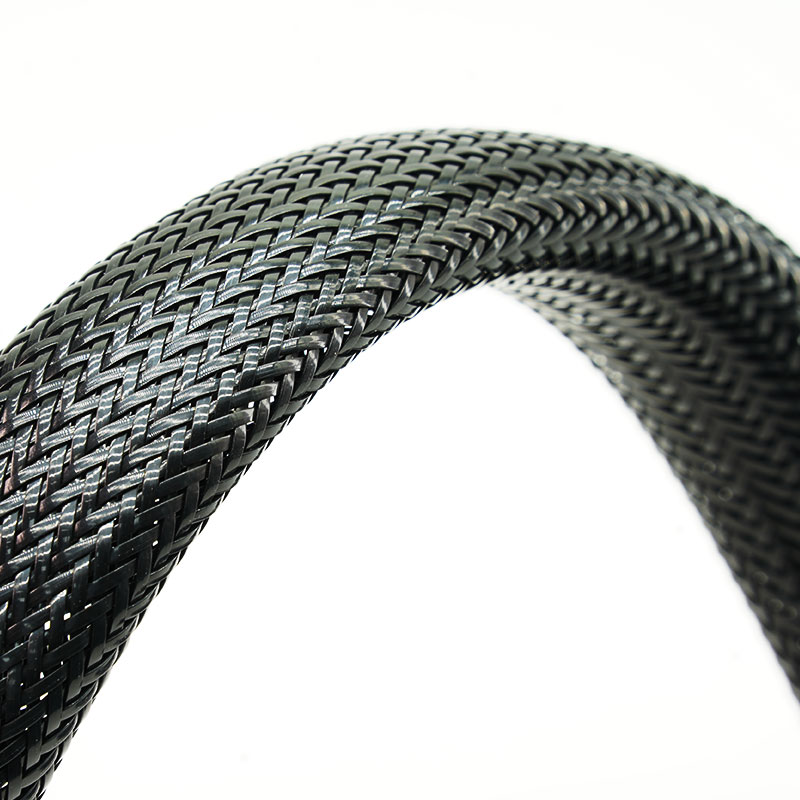

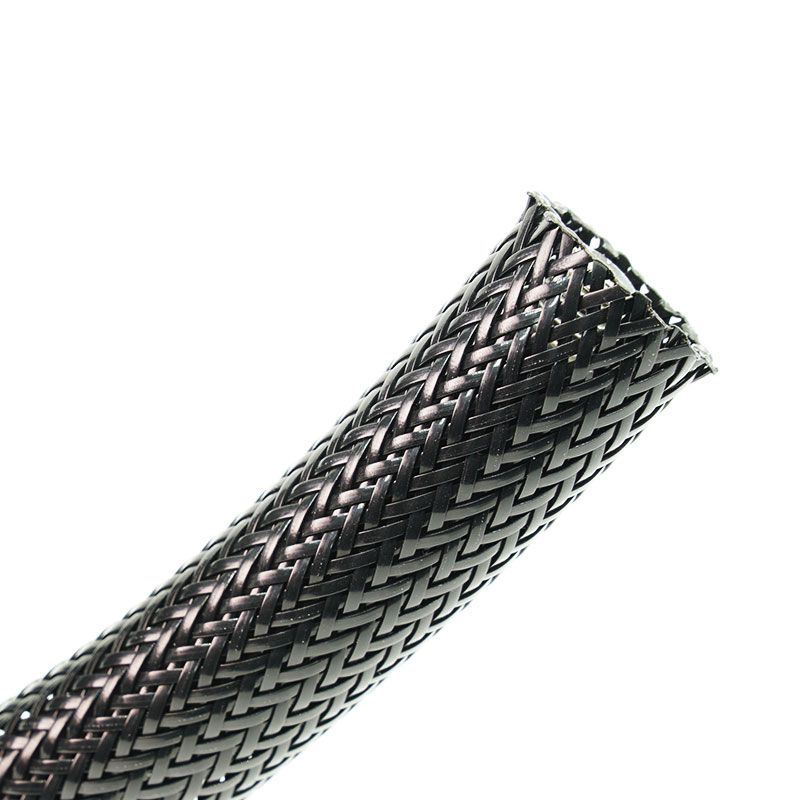

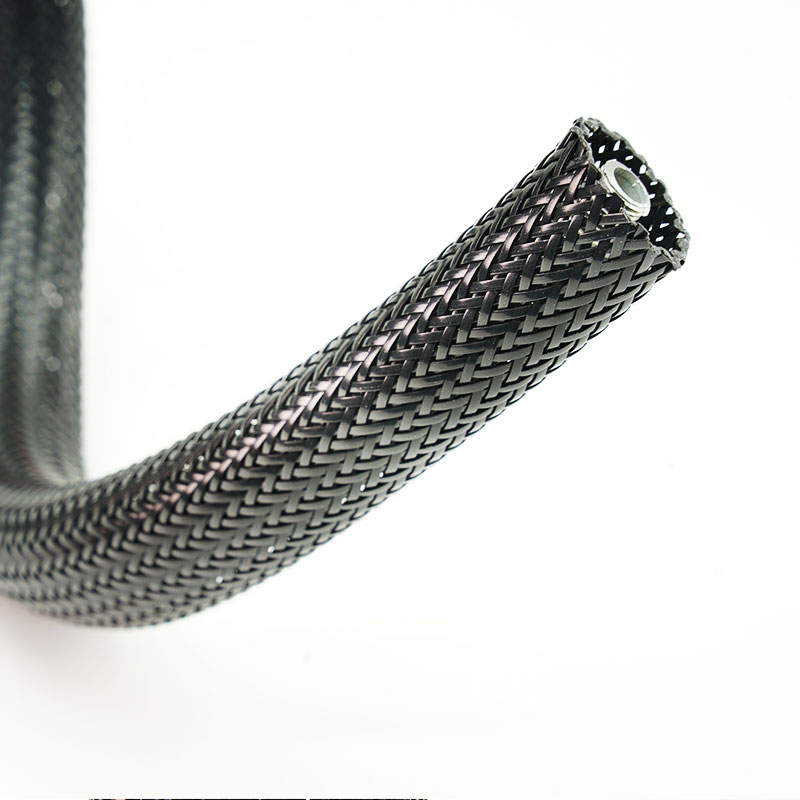

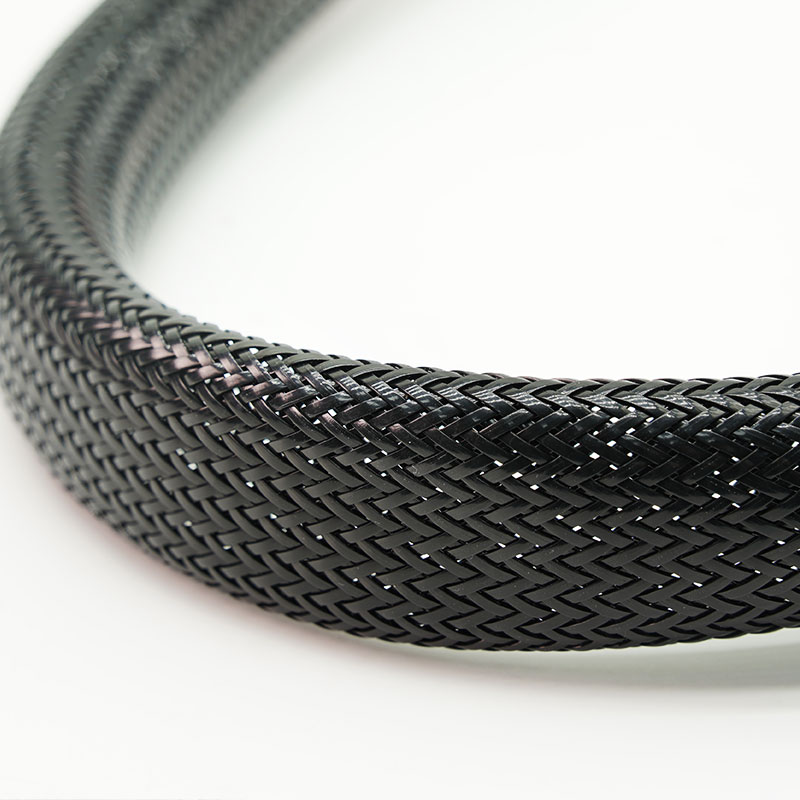

Tại sao nên chọn tấm chắn mài mòn dạng sợi phẳng BRS-PAFF?
• Giảm thiểu tình trạng vướng mắc trên các thiết bị thô ráp.
Cấu trúc sợi đốt rộng và mịn hơn ít có khả năng bị vướng hơn so với cấu trúc sợi đốt tròn hở.
• Tăng diện tích bề mặt
Sợi dẹt tạo ra một lớp bảo vệ dày đặc xung quanh bó cáp hoặc ống dẫn.
• Bảo vệ các tuyến đường có độ mài mòn cao
Chất liệu nylon bền chắc chịu được các ứng dụng thường xuyên bị kéo lê, cọ xát và xử lý lặp đi lặp lại.
• Duy trì việc lắp đặt ở vị trí kín đáo.
Lớp bện này tạo ra lớp bảo vệ bền chắc mà không cần đến ống cứng cồng kềnh hay các tấm chắn ống nặng nề.
1. Cấu trúc sợi nylon phẳng
Tạo ra diện tích tiếp xúc rộng và lớp bảo vệ dày đặc.
2. Thiết kế trơn tru, chống vướng víu
Giúp cụm ống bọc di chuyển dễ dàng trên các bề mặt gồ ghề mà không bị vướng.
3. Độ bền chống mài mòn cao
Được thiết kế cho các đường dẫn cáp và ống dẫn thường xuyên bị cọ xát.
4. Bảo vệ kín đáo
Tạo lớp bảo vệ bên ngoài chắc chắn mà không gây cồng kềnh quá mức.
5. Cấu trúc bện linh hoạt
Tuân thủ lộ trình thiết bị và di chuyển ở mức độ vừa phải.
6. Có thể điều chỉnh kích thước
Phù hợp với nhiều đường kính bó dây khác nhau và có thể lắp đặt trên các phụ kiện nếu kích thước cho phép.
7. Cung cấp vật tư theo dự án cụ thể
Sản phẩm có thể được tùy chỉnh đường kính, chiều dài, màu sắc và bao bì (tùy thuộc vào yêu cầu xem xét).
| Vật liệu | Sợi nylon dẹt |
| Sự thi công | Bện dày có thể mở rộng |
| Nhiệt độ làm việc | -60°C đến +160°C |
| Điểm nóng chảy | 256±10°C |
| Tính dễ cháy | UL 94 V2 |
| Khả năng chống mài mòn | Cực kỳ cao |
| Màu tiêu chuẩn | Đen |
| Tuân thủ tiêu chuẩn RoHS | Đúng |
| Tuân thủ Reach | Đúng |
| Không chứa halogen | Đúng |
| Dụng cụ cắt | Dao nóng |
Thông số kỹ thuật
Mã số linh kiện | Chiều rộng phẳng (W) | Phạm vi mở rộng (mm) | Đóng gói Chiều dài (m/cuộn) |
Inch | mm | Min.(I) | Tối đa.(O) |
BRS-PAFF-008-BK | 5/16” | 8±2 | 6 | 12 | 100 |
BRS-PAFF-012-BK | 1/2” | 12 | 10 | 16 | 100 |
BRS-PAFF-019-BK | 3/4” | 19 | 16 | 25 | 100 |
| 1-1/4” | 32 | 28 | 38 | 50 |
| 1-3/4” | 45 | 38 | 59 | 50 |
| 2” | 50 | 44 | 62 | 25 |
| 2-1/2” | 63 | 45 | 25 | 100 |
● Lưu ý: Phạm vi mở rộng mô tả khả năng hình học, chứ không phải điểm vận hành liên tục tối ưu. Việc chọn phạm vi mở rộng gần mức tối đa sẽ làm tăng kích thước lỗ bện, giảm diện tích bao phủ và rút ngắn chiều dài khi lắp đặt.
Ứng dụng điển hình
Xe nâng và thiết bị xử lý vật liệu
Bảo vệ các đường dẫn cáp và ống dẫn cọ xát vào khung và di chuyển qua các không gian thiết bị chật hẹp.
Máy hàn
Giảm sự mài mòn cơ học trên các dây dẫn bị kéo lê trên sàn hoặc khu vực chế tạo; việc tiếp xúc với tia lửa điện và nhiệt độ cao cần được đánh giá riêng.
Thiết bị xây dựng và khai thác mỏ
Bổ sung lớp bảo vệ bề mặt bền chắc cho dây đai an toàn khi tiếp xúc với bụi bẩn, rung động và va chạm mạnh.
Các tuyến cáp liền kề hệ thống thủy lực
Tách biệt và bảo vệ các dây cáp điện được luồn dọc theo ống dẫn và các bộ phận thiết bị chuyển động.
Máy móc hàng hải và công nghiệp
Giúp kiểm soát tình trạng vướng mắc và mài mòn khi các bó dây đi qua những cấu trúc chật hẹp hoặc gồ ghề.
Đo chiều dài bó cáp hoặc ống mềm trên toàn bộ phạm vi hoạt động và xác định các phụ kiện cần phải đi qua ống bảo vệ. Xác định xem cụm lắp ráp có bị kéo lê, uốn cong, tiếp xúc với chất lỏng thủy lực hoặc gặp phải tia lửa hàn hay không. Sản phẩm này bảo vệ bề mặt nhưng không nên được coi là ống bảo vệ chống nổ thủy lực được chứng nhận.
Tùy chọn tùy chỉnh
• Cấu trúc sợi phẳng - Có thể xem xét lại độ rộng sợi và mật độ bện để cân bằng giữa độ phủ bề mặt và độ linh hoạt.
• Đường kính lắp đặt - Kích thước danh nghĩa được lựa chọn dựa trên kích thước thực tế của bó cáp hoặc ống dẫn và các phụ kiện đi kèm.
• Chiều dài cắt và hoàn thiện đầu cắt - Các chi tiết theo yêu cầu riêng của dự án có thể được cung cấp sau khi xác nhận phương pháp cắt phù hợp.
• Màu sắc và dấu hiệu - Các màu sắc tiêu chuẩn và đặc biệt, nhãn mác và mã lô hàng đều có sẵn tùy thuộc vào sự xem xét.
• Bao bì công nghiệp - Kích thước cuộn, định dạng ống và số lượng thùng carton có thể được điều chỉnh phù hợp với việc lắp ráp thiết bị hoặc sử dụng tại hiện trường.
Ống bọc nylon dạng sợi dẹt chủ yếu là sản phẩm chống mài mòn cơ học và kiểm soát vướng mắc. Các tài liệu về RoHS, REACH và không chứa halogen có thể được cung cấp cho các vật liệu áp dụng. Sản phẩm này không được quảng cáo là ống bọc chống nổ thủy lực, rào chắn tia lửa hàn hoặc sản phẩm chống cháy được chứng nhận trừ khi có cấu trúc đã được kiểm nghiệm riêng biệt được chỉ định.
• Xác minh sợi dẹt - Đặc tính sợi, chất liệu và điều kiện nguyên liệu đầu vào được kiểm tra trước khi sản xuất.
• Kiểm soát phạm vi phủ sóng và cạnh - Quá trình bện được kiểm tra kỹ lưỡng để phát hiện các khe hở, sợi bị xoắn và các cạnh không đều.
• Đánh giá trực quan theo hướng mài mòn - Bề mặt được kiểm tra các khuyết tật có thể vướng vào thiết bị hoặc làm hỏng cụm chi tiết cần bảo vệ.
• Kiểm tra kích thước và độ vừa vặn - Đường kính danh nghĩa, độ giãn nở và diện tích phủ sóng sau khi lắp đặt được kiểm chứng bằng các mẫu đại diện.
• Phát hành theo đơn đặt hàng - Chiều dài, bao bì, nhãn mác và giấy tờ được kiểm tra trước khi giao hàng.
01. Tại sao nên sử dụng sợi dẹt thay vì sợi tròn?
Sợi filament dạng phẳng cung cấp độ phủ bề mặt rộng hơn và bề mặt ngoài mịn hơn, mỏng hơn, có thể cải thiện khả năng chống vướng và mài mòn.
02. Liệu nó có thể bảo vệ các ống dẫn thủy lực không?
Nó có thể cung cấp khả năng bảo vệ chống mài mòn bên ngoài, nhưng bản thân nó không phải là ống chống nổ thủy lực. Hãy sử dụng ống chống nổ được thiết kế chuyên dụng khi cần khả năng ngăn chặn sự phá vỡ.
03.Nó có phù hợp để hàn cáp không?
Nó hữu ích cho việc bảo vệ chống mài mòn cơ học, nhưng tác động trực tiếp của tia lửa điện, bắn tóe và nhiệt độ cao cần được đánh giá riêng.
04.Việc mở rộng có làm giảm phạm vi phủ sóng không?
Đúng vậy. Khi ống bọc dạng bện giãn nở, độ che phủ và mật độ thành ống sẽ thay đổi. Hãy chọn kích thước dựa trên đường kính thực tế sau khi lắp đặt.
Hãy chia sẻ đường kính bó dây, kích thước đầu nối, môi trường, tiêu chuẩn yêu cầu và số lượng.
