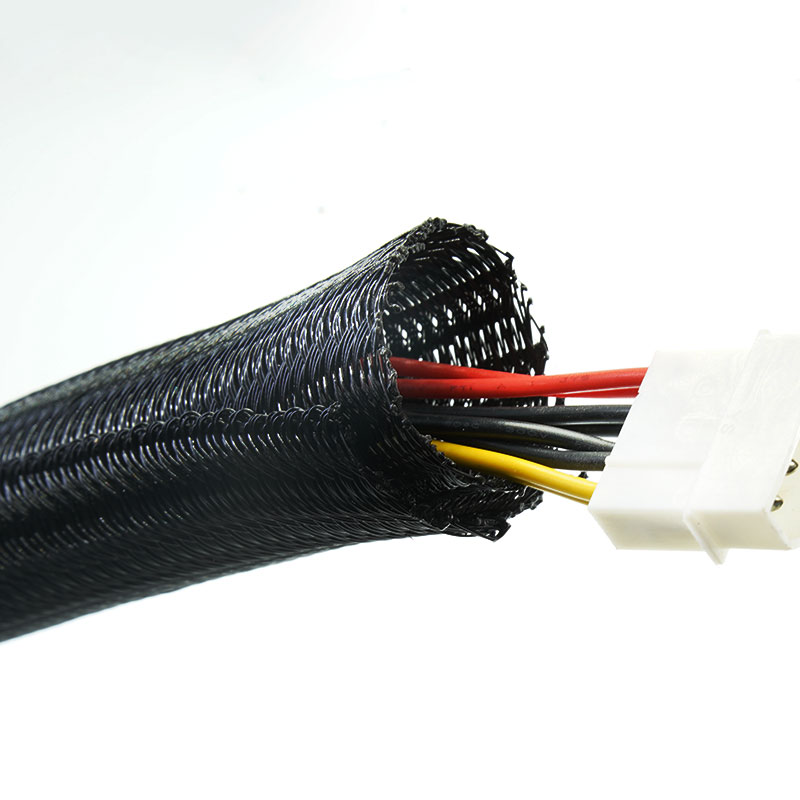

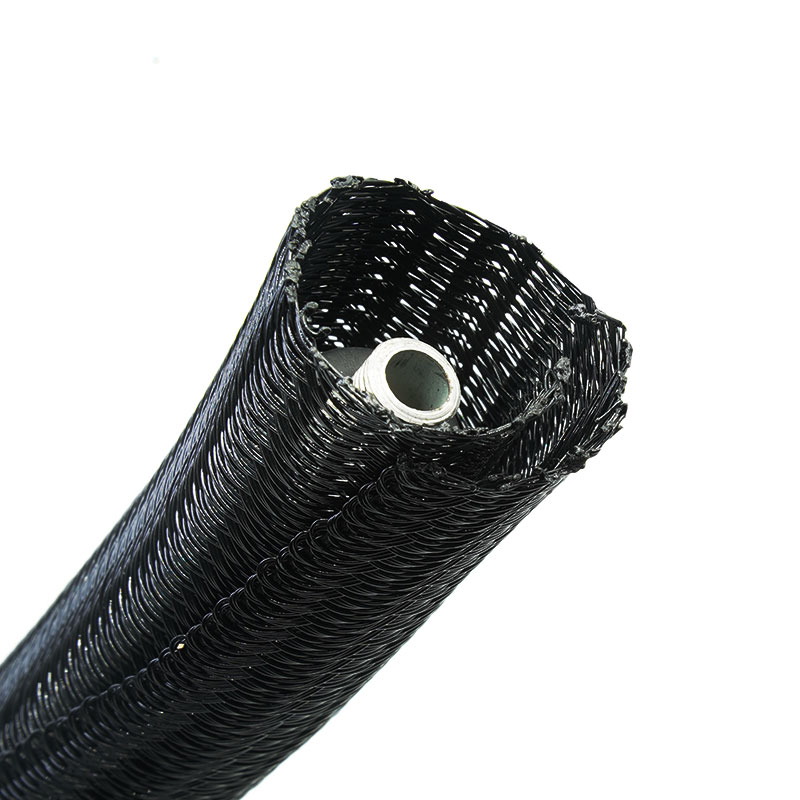

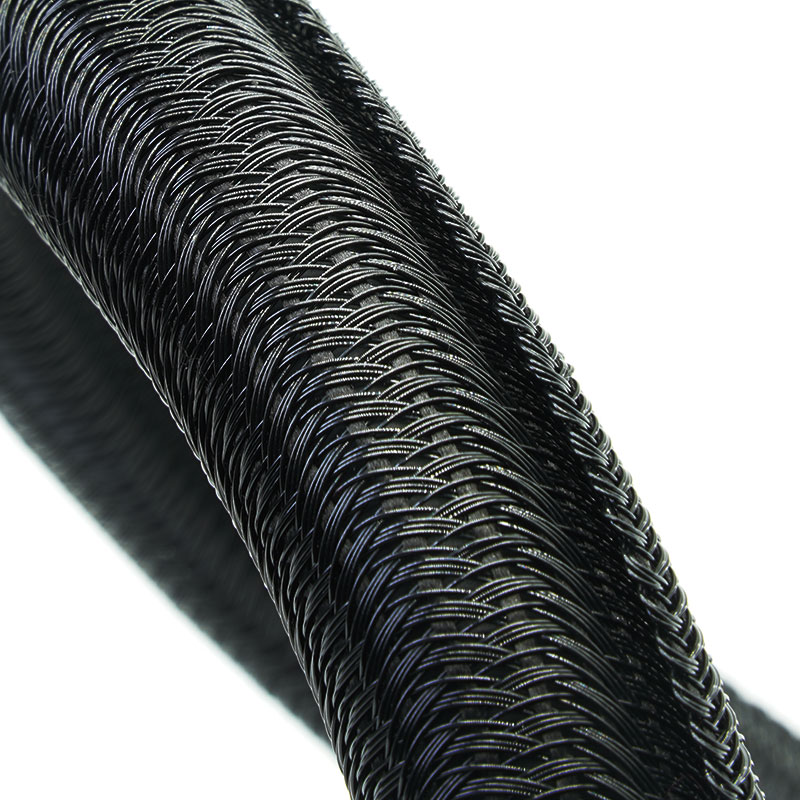

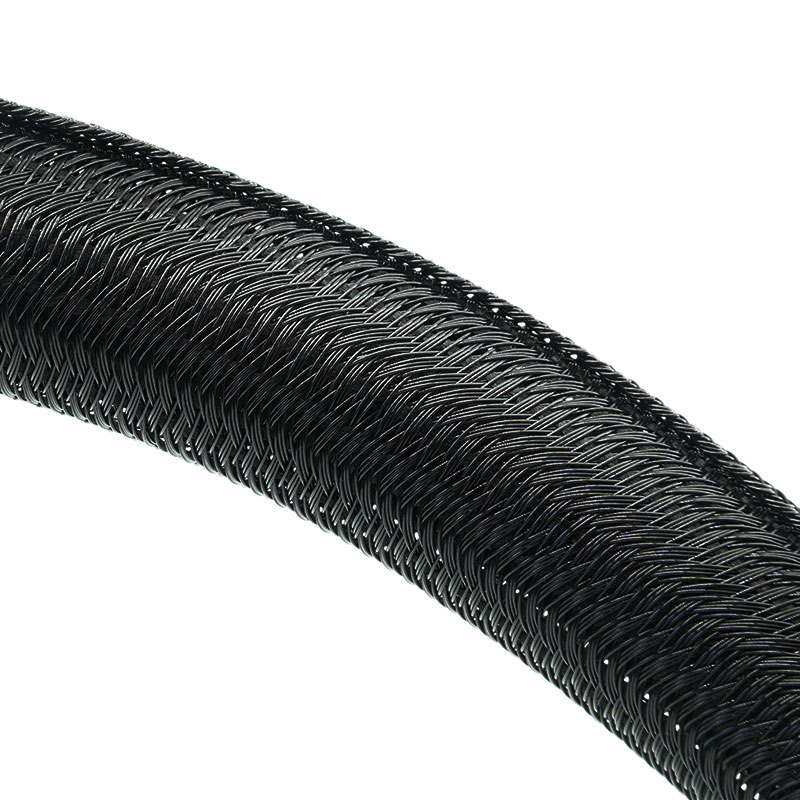

Tại sao nên chọn ống bọc bện tách rời SBW-PET?
1. Tránh tháo đầu nối
Thiết kế tự quấn tách rời giúp lắp đặt xung quanh các bó dây hoàn chỉnh, giảm thời gian tháo lắp trong quá trình sản xuất, nâng cấp và sửa chữa.
2. Sự mài mòn và rối loạn của cáp điều khiển
Lớp bện PET giúp gom các dây dẫn rời rạc lại với nhau và hạn chế ma sát thường xuyên với các tấm, vỏ và các bộ phận lân cận.
3. Giữ cho hệ thống dây điện dễ tiếp cận
Ống bọc có thể được mở cục bộ để kiểm tra, phân nhánh hoặc bổ sung cáp, giúp đơn giản hóa việc bảo trì tại hiện trường.
4. Xử lý việc thay đổi hình dạng bó hàng
Ống bọc có thể được mở cục bộ để kiểm tra, phân nhánh hoặc bổ sung cáp, giúp đơn giản hóa việc bảo trì tại hiện trường.
1. Lắp đặt dễ dàng để nâng cấp
Lắp đặt xung quanh các bó cáp đã được lắp ráp mà không cần tháo các đầu nối.
2. Truy cập cáp có thể sử dụng được
Cấu trúc tự bao bọc duy trì độ che phủ đồng thời cho phép phân nhánh và bảo trì sau này.
3. Khả năng chống mài mòn nhẹ
Lớp bện đơn sợi PET bảo vệ bề mặt cáp mà không cần thêm ống dẫn cứng.
4. Định tuyến dây dẫn linh hoạt
Ống bọc bám theo các đường cong và thích ứng với các hình dạng bó vật liệu không đều.
5. Bảo vệ toàn diện
Cấu trúc chồng chéo này bao quanh bó dây và giúp giữ cho các dây cáp riêng lẻ được gọn gàng.
6. Dung lượng gói có thể mở rộng
Khe hở linh hoạt cho phép điều chỉnh đường kính phù hợp với những thay đổi vừa phải dọc theo đai đeo.
7. Các tùy chọn cung cấp theo yêu cầu
Đường kính, màu sắc, chiều dài cắt, bao bì và nhãn mác có thể được tùy chỉnh sau khi xem xét sản xuất.
| Vật liệu | PET sợi đơn và đa sợi |
| Sự thi công | Bện tự quấn |
| Sự chồng chéo | ≥35% |
| Nhiệt độ làm việc | -40°C đến +125°C |
| Điểm nóng chảy | 240±10°C |
| Tính dễ cháy | FMVSS 302 |
| Khả năng chống mài mòn | Tiêu chuẩn ISO 6722 Loại 10, ≥4.000 chu kỳ |
| Khả năng chống chất lỏng | Tham khảo: GMW14327 |
| Màu tiêu chuẩn | Đen |
| Chứng nhận | RoHS, REACH |
| Không chứa halogen | Đúng |
| Chống tia cực tím | Đúng |
| Dụng cụ cắt | Dao nóng |
Thông số kỹ thuật
Mã số linh kiện | Kích thước danh nghĩa (mm) | Khoảng đường kính bó dây (mm) | Đóng gói Chiều dài (m/cuộn) |
Tối thiểu | Tối đa |
SBW-PET-003-BK | Φ3 | 2 | 4 | 300 |
SBW-PET-005-BK | Φ5 | 3 | 6 | 200 |
SBW-PET-006-BK | Φ6 | 4 | 7 | 200 |
SBW-PET-008-BK | Φ8 | 6 | 10 | 100 |
SBW-PET-010-BK | Φ10 | 8 | 11 | 100 |
SBW-PET-013-BK | Φ13 | 12 | 15 | 50 |
SBW-PET-016-BK | Φ16 | 15 | 18 | 25 |
SBW-PET-019-BK | Φ19 | 18 | 22 | 25 |
| | 23 | 26 | 25 |
| | 28 | 30 | 25 |
| | 29 | 34 | 25 |
| | 35 | 40 | 25 |
| | 46 | 55 | 25 |
● Lưu ý: Chọn kích thước phù hợp với đường kính thực tế của bó dây và đảm bảo độ chồng lấp ít nhất 35% sau khi lắp đặt.
Ứng dụng điển hình
Nội thất ô tô và hệ thống dây điện chung cho xe
Giúp sắp xếp và bảo vệ hệ thống dây điện được luồn quanh bảng điều khiển, cửa ra vào, ghế ngồi và các thiết bị nội thất, giảm ma sát cáp, dây điện lỏng lẻo và khó khăn trong quá trình lắp đặt.
Máy móc công nghiệp và tủ điều khiển
Bó các dây cáp điều khiển, cảm biến và nguồn bên trong máy móc và tủ điện, giúp ngăn ngừa tình trạng dây cáp rối loạn, mài mòn bề mặt và khó khăn trong bảo trì.
Robot và thiết bị tự động
Cung cấp khả năng bảo vệ linh hoạt cho các loại cáp được dẫn dọc theo các đường cong hoặc có độ dịch chuyển vừa phải, giúp quản lý việc uốn cong lặp đi lặp lại, tiếp xúc giữa các cáp và định tuyến phức tạp.
Thiết bị điện và linh kiện điện tử
Giúp giữ cho hệ thống dây điện bên trong được sắp xếp gọn gàng và bảo vệ khỏi tiếp xúc với vỏ máy, các linh kiện và các cạnh sắc nhọn, đồng thời vẫn đảm bảo khả năng tiếp cận để lắp ráp và kiểm tra.
Cải tiến hệ thống cáp và bảo trì tại hiện trường
Lắp đặt xung quanh các bó cáp hiện có hoặc đã được đấu nối mà không cần ngắt kết nối các đầu nối, giúp đơn giản hóa việc nâng cấp, sửa chữa và bổ sung cáp.
Thông số kỹ thuật
Đo đường kính ngoài của bó dây đã hoàn thiện tại điểm nhỏ nhất và lớn nhất, bao gồm cả các đầu nối, nhánh và vị trí buộc dây. Chọn loại ống bọc có độ chồng lấp đủ trên toàn bộ chiều dài đường dẫn. Đồng thời, cần chỉ định môi trường lắp đặt, mức độ mài mòn, tần suất tiếp cận cần thiết, màu sắc, chiều dài cắt và bất kỳ tiêu chuẩn về khả năng bắt lửa hoặc tiêu chuẩn ngành nào áp dụng.
Có thể tùy chỉnh
MJ FLEX cung cấp dịch vụ hỗ trợ OEM và ODM từ khâu lựa chọn vật liệu và cấu trúc đến khâu lấy mẫu, đóng gói và sản xuất hàng loạt:
• Màu sắc, chiều dài cắt và chiều dài cuộn.
• Mật độ và độ che phủ của bím tóc.
• Nhãn, mã vạch, đóng gói và bao bì.
• Mẫu vật, yêu cầu kiểm tra và các tài liệu hỗ trợ.
• SBW-PET-UV — Ống bện tự quấn chống tia UV
• SBW-PET-FR-V0 — Ống bọc tự quấn chống cháy UL94 V-0
• SBW-PET-FR-EN45545 — Ống bện tự đóng EN45545 dùng cho đường sắt
• SBW-PET-RR — Ống bện tách rời chống chuột
01. Có thể lắp đặt mà không cần ngắt kết nối dây dẫn không?
Đúng vậy. Cấu trúc dạng tách rời bao quanh một bó dây đã được lắp ráp và phù hợp cho việc lắp đặt bổ sung.
02. Sau khi lắp đặt, phần ống bọc có còn dễ tiếp cận không?
Có. Có thể mở thiết bị tại chỗ để kiểm tra, sửa chữa hoặc bổ sung cáp, tuy nhiên cần cân nhắc đến việc thao tác nhiều lần khi lựa chọn cấu trúc.
03. Phiên bản tiêu chuẩn có phù hợp cho dự án chống cháy được chứng nhận không?
Hãy sử dụng phiên bản VW-1, UL 94 V-0 hoặc EN 45545 tương ứng khi đặc tả dự án yêu cầu một tiêu chuẩn về khả năng chống cháy cụ thể.
04. Làm thế nào để chọn đúng kích cỡ?
Hãy cung cấp phạm vi đường kính ngoài thực tế của bó dây và, nếu có thể, bản vẽ hoặc mẫu. MJ FLEX có thể kiểm tra độ phủ và độ chồng chéo trước khi sản xuất.
05. Nên cắt như thế nào?
Sử dụng dao cắt nhiệt có điều khiển nhiệt độ để hàn kín mép PET và giảm hiện tượng sờn rách.
06. Có thể đặt hàng theo màu sắc, chiều dài và bao bì tùy chỉnh không?
Vâng. Số lượng đặt hàng tối thiểu (MOQ) và thời gian giao hàng phụ thuộc vào màu sắc, kích thước, chiều dài cắt, nhãn mác, bao bì và yêu cầu kiểm tra.
Yêu cầu mẫu hoặc báo giá
Để nhận được tư vấn kỹ thuật và báo giá chính xác, vui lòng cung cấp:
1. Đường kính bó dây tối thiểu và tối đa.
2. Kích thước lớn nhất của đầu nối, nhánh hoặc đoạn chuyển tiếp.
3. Kích thước ống tay áo và chiều dài lắp đặt cần thiết.
4. Nhiệt độ hoạt động và các điểm mài mòn.
5. Các tài liệu cần thiết về khả năng bắt lửa, mài mòn và tuân thủ quy định.
6. Màu sắc, chiều dài cắt, nhãn mác và bao bì.
7. Số lượng mẫu, số lượng đặt hàng và lịch giao hàng.
