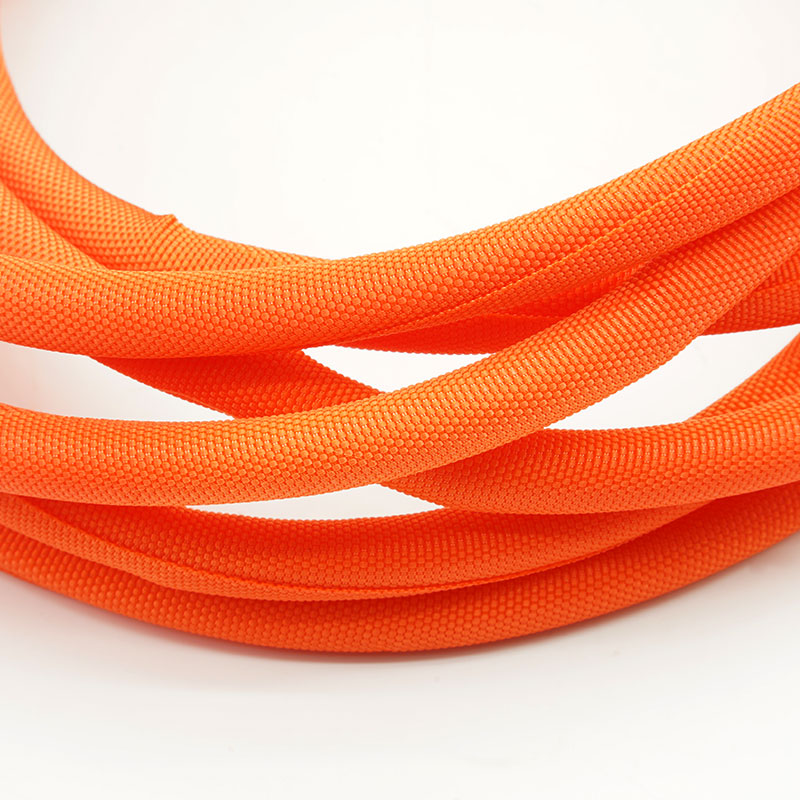

Tại sao nên chọn ống bọc dệt STW-PET-HT?
Câu hỏi quan trọng nhất khi lựa chọn loại ống tay áo này không chỉ đơn thuần là liệu chất liệu vải có chịu được nhiệt hay không. Mà là liệu ống tay áo hoàn thiện có tiếp tục che phủ được dây đai khi tiếp xúc với nhiệt hay không.

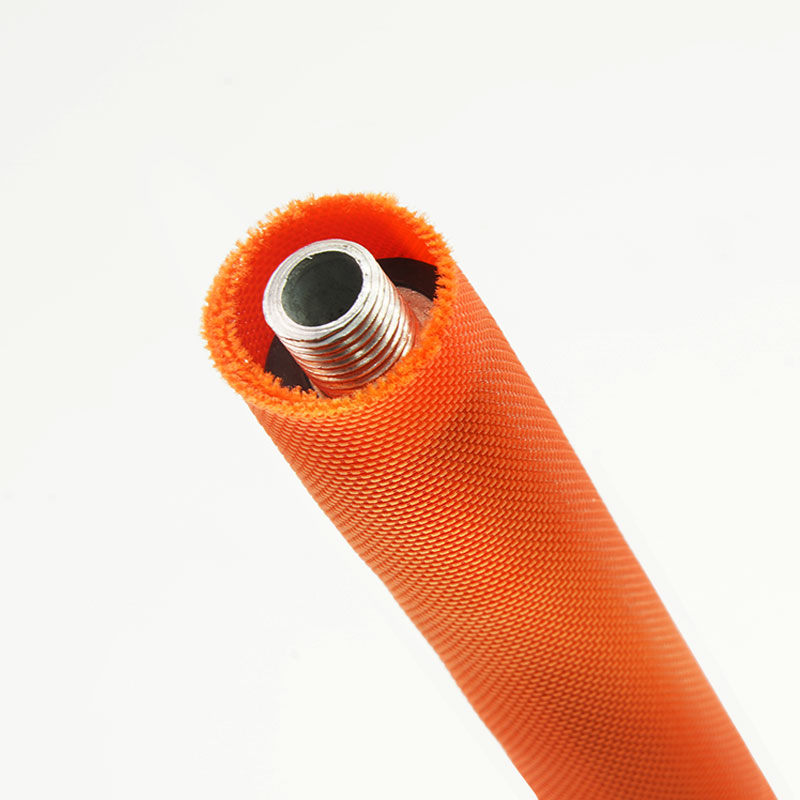

STW-PET-HT giải quyết mối lo ngại đó thông qua cấu trúc tự đóng. Khe hở cho phép ống bọc được lắp đặt trên hệ thống dây điện hiện có, trong khi khả năng đóng kín giúp giữ cho phần mở không bị dịch chuyển ở nhiệt độ 175°C.
1. Hồ sơ kín ở 175°C
Ống bọc được thiết kế để không bị bung ra hoặc tách rời ở nhiệt độ đã nêu.

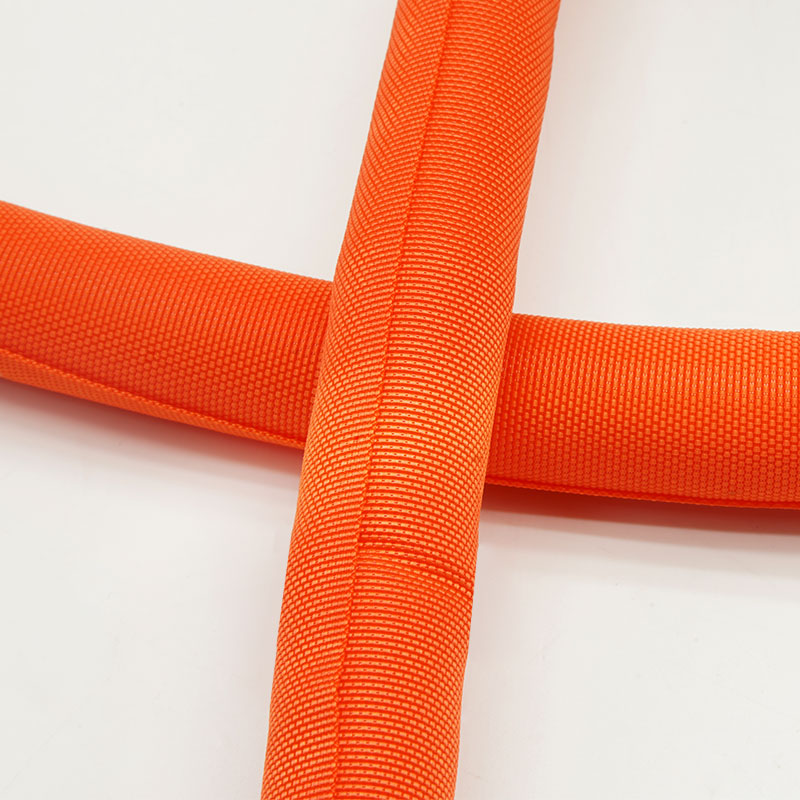

2. Phạm vi phủ sóng trên toàn bộ khu vực phân chia
Các mép được bọc giúp che giấu dây điện ở những vị trí mà nếu không có khe hở thì dây điện sẽ bị lộ ra ngoài.
3. Lắp đặt trên các bó dây điện đã được lắp ráp
Luồn ống bọc quanh dây điện mà không cần tháo các đầu nối hoặc giắc cắm.
4. Truy cập để thực hiện các thay đổi sau này
Cấu trúc chia tách giúp thuận tiện cho việc lắp đặt và sửa chữa dây dẫn.
5. Cấu trúc vải
Cung cấp dạng ống vải dệt để định tuyến dây điện trong ngành ô tô.
6. Độ vừa vặn linh hoạt dọc theo đai an toàn.
Đi theo đúng lộ trình, bao gồm cả các khúc cua và thay đổi hướng.
7. Tính toán quy mô cụ thể cho từng dự án
Kích thước ống tay áo có thể được lựa chọn dựa trên đường kính thực tế của dây dẫn và điều kiện lắp đặt.
| Vật liệu | PET đa sợi + sợi đơn |
| Đặc điểm chính | Vẫn đóng kín ở nhiệt độ 175°C mà không bị mở hoặc lan rộng. |
| Sự chồng chéo | ≥35% |
| Nhiệt độ làm việc | -40°C đến +150°C |
| Điểm nóng chảy | 240±10°C |
| Tính dễ cháy | UL94V0, FMVSS302 |
| Khả năng chống mài mòn | Tham khảo tiêu chuẩn ISO6722 |
| Khả năng chống lão hóa | Tham khảo tiêu chuẩn ISO6722 |
| Khả năng chống chất lỏng | Tham khảo GMW14327 |
| Màu tiêu chuẩn | Quả cam |
| Chứng nhận | Tuân thủ RoHS, REACH, không chứa halogen. |
| Không chứa halogen | Đúng |
| Dụng cụ cắt | Lưỡi dao hoặc dao nóng |
Thông số kỹ thuật
Mã số linh kiện | Kích thước danh nghĩa (mm) | Độ rộng lan tỏa
(mm) | Khoảng đường kính bó dây (mm) | Đóng gói Chiều dài (m/cuộn) |
Tối thiểu | Tối đa |
STW-PET-003-OR-HT | Φ3 | 25±2 | 2 | 4 | 100 |
STW-PET-005-OR-HT | Φ5 | 29±2 | 4 | 6 | 100 |
STW-PET-006-OR-HT | Φ6 | 34±2 | 4 | 7 | 100 |
STW-PET-008-OR-HT | Φ8 | 46±2 | 6 | 10 | 100 |
STW-PET-010-OR-HT | Φ10 | 55±2 | 8 | 11 | 100 |
STW-PET-013-OR-HT | Φ13 | 65±2 | 12 | 15 | 100 |
STW-PET-016-OR-HT | Φ16 | 77±2 | 15 | 18 | 100 |
STW-PET-019-OR-HT | Φ19 | 104±5 | 18 | 20 | 50 |
| | | 23 | 26 | 25 |
| | | 27 | 31 | 25 |
| | | 30 | 34 | 25 |
| | | 37 | 40 | 25 |
| | | 48 | 52 | 25 |
● Lưu ý: Chọn kích thước phù hợp với đường kính thực tế của bó dây và đảm bảo độ chồng lấp ít nhất 35% sau khi lắp đặt.
Ứng dụng điển hình
Hệ thống dây điện gần khu vực có nhiệt độ cao
Đối với các đoạn dây dẫn mà việc tiếp xúc với nhiệt độ cao gây ảnh hưởng đến hiệu suất đóng kín, STW-PET-HT giúp giữ cho ống bọc ôm sát các dây dẫn.
Bộ dây điện ô tô lắp ráp sẵn
Các đầu nối và nhánh có thể ngăn cản việc luồn một ống liền mạch vào bó dây. Thiết kế dạng tách rời cho phép lắp đặt sau khi đã lắp ráp.
Các đoạn dây dẫn cần kiểm tra hoặc sửa chữa
Thiết kế dạng quấn quanh cho phép tiếp cận dây dẫn mà không cần phải cắt bỏ ống kín vĩnh viễn.
Các tuyến đường có khúc cua và thay đổi đường kính
Cần kiểm tra những khu vực này trong quá trình chọn kích cỡ để đảm bảo ống tay áo vẫn che phủ tốt dọc theo toàn bộ chiều dài.
Hãy bắt đầu bằng đường kính ngoài của bó dây, sau đó xác định phần rộng nhất, các khúc uốn, các nhánh và vị trí kết nối. Cho chúng tôi biết vị trí mà ống bọc sẽ tiếp xúc với nhiệt, nhiệt độ dự kiến và thời gian tiếp xúc. Những chi tiết này cho phép chúng tôi kiểm tra cả kích thước và liệu hiệu suất nhiệt độ được ghi trong tài liệu có phù hợp với ứng dụng hay không.
Có thể tùy chỉnh
MJ FLEX có thể thảo luận về kích thước, chiều dài cắt, màu sắc và yêu cầu đóng gói. Đối với yêu cầu tùy chỉnh, vui lòng cung cấp bản vẽ dây đai hoặc phạm vi đường kính, chiều dài ống tay áo cần thiết cho mỗi dây đai, nhu cầu hàng năm và bất kỳ điều kiện thử nghiệm nhiệt độ cụ thể nào.
Các tuyên bố về nhiệt độ và độ kín phải phù hợp với kết quả thử nghiệm đối với cấu trúc STW-PET-HT cụ thể được cung cấp. Nếu dự án của bạn yêu cầu thời gian lão hóa nhiệt xác định, thử nghiệm chống cháy hoặc tiêu chuẩn ô tô, hãy chia sẻ yêu cầu đó trước khi phê duyệt để bằng chứng tương ứng có thể được xem xét.
Mẫu và thông số kỹ thuật đã được phê duyệt sẽ là tài liệu tham khảo cho quá trình sản xuất. Các khâu kiểm tra chính cần bao gồm kích thước, hình thức của ống và liệu ống thành phẩm có ôm sát đường kính dây dẫn đã thỏa thuận hay không. Bất kỳ thử nghiệm nghiệm thu ở nhiệt độ 175°C nào dành riêng cho dự án đều phải được quy định trong thông số kỹ thuật đã được phê duyệt.
01. Điều gì làm cho STW-PET-HT khác biệt so với loại ống tay áo bằng vải tách rời thông thường?
Đặc điểm nổi bật của nó là miệng tự đóng sẽ vẫn đóng kín ở nhiệt độ 175°C thay vì giãn ra.
02. “175°C” có nghĩa là ống bọc có thể hoạt động liên tục ở nhiệt độ đó phải không?
Nó mô tả hành vi đóng mở ở 175°C. Thời gian tiếp xúc cho phép và nhiệt độ hoạt động liên tục phải được xác nhận từ các điều kiện thử nghiệm và thông số kỹ thuật liên quan.
03. Có thể lắp đặt sau khi đã gắn các đầu nối không?
Đúng vậy. Cấu trúc chia đôi cho phép ống tay áo được quấn quanh bộ dây đai đã lắp ráp.
04. Bạn cần thông tin gì để tư vấn kích cỡ?
Vui lòng cung cấp phạm vi đường kính dây dẫn, điểm rộng nhất, chi tiết đường đi và bất kỳ khu vực nào tiếp xúc với nhiệt.
Hãy gửi cho MJ FLEX đường kính dây đeo, bản vẽ ứng dụng, nhiệt độ dự kiến và thời gian tiếp xúc. Chúng tôi sẽ xem xét các yêu cầu về độ vừa vặn và đề xuất kích thước STW-PET-HT để đánh giá.
