Tại sao nên chọn ống bọc bện khóa dán VBW-PVT?
1. Hoàn thành việc nâng cấp hệ thống dây điện
Bao bọc quanh các bó dây, phích cắm và điểm phân nhánh hiện có mà không cần tháo rời cáp.
2. Giảm thời gian bảo trì
Nắp đậy toàn chiều dài có thể mở và đóng lại để kiểm tra, sửa chữa hoặc thay thế cáp.
3. Đáp ứng các gói hàng thay đổi
Tấm bện linh hoạt có thể uốn cong và thay đổi vừa phải đường kính bó sợi.
4. Thay thế bao bì dùng một lần
Khóa cài có thể tái sử dụng cho phép truy cập nhiều lần mà không cần cắt dây buộc hoặc băng dính.

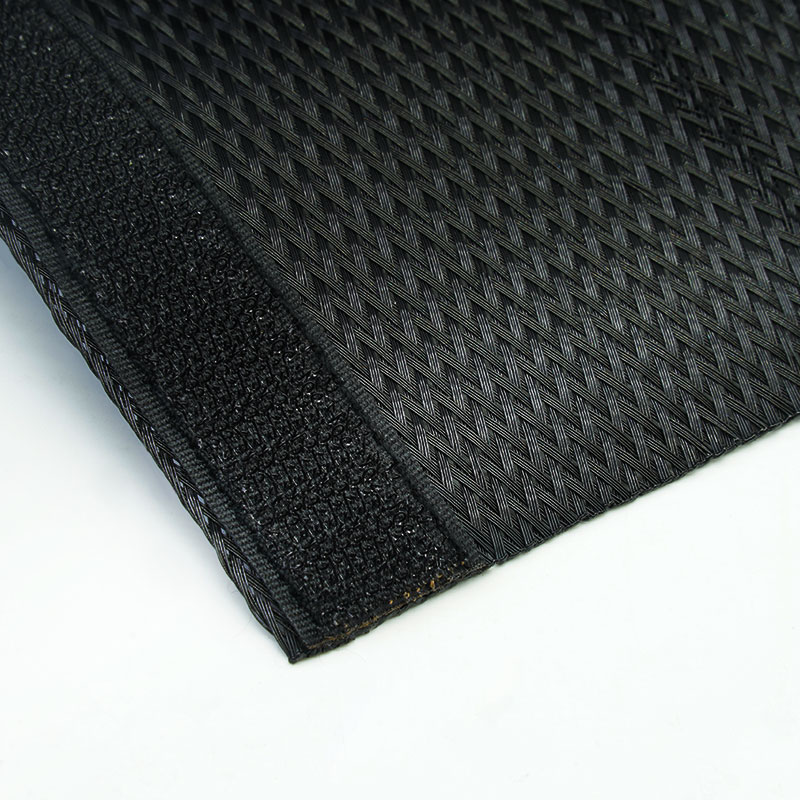

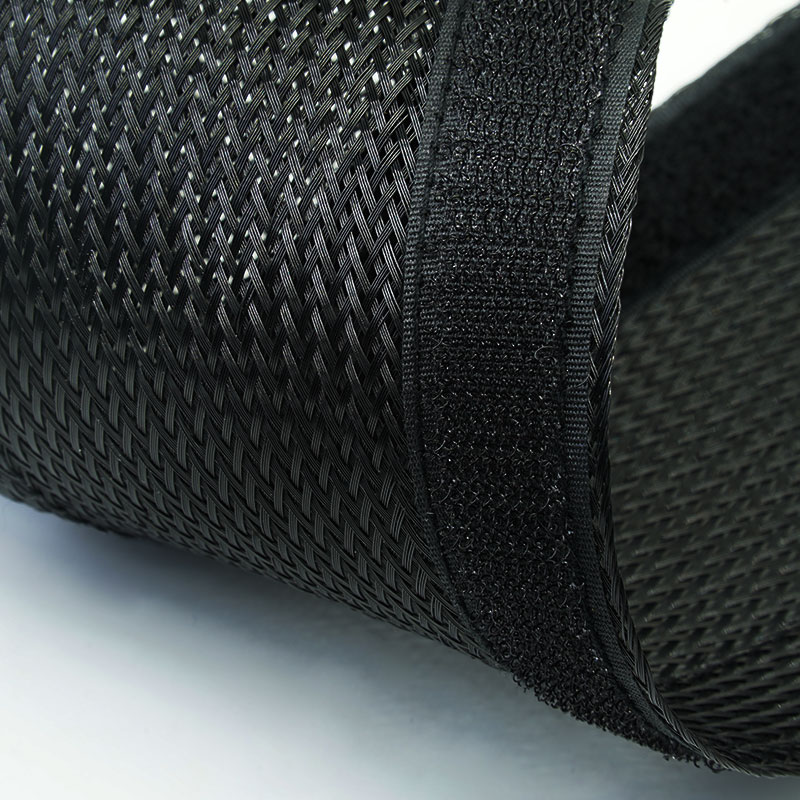

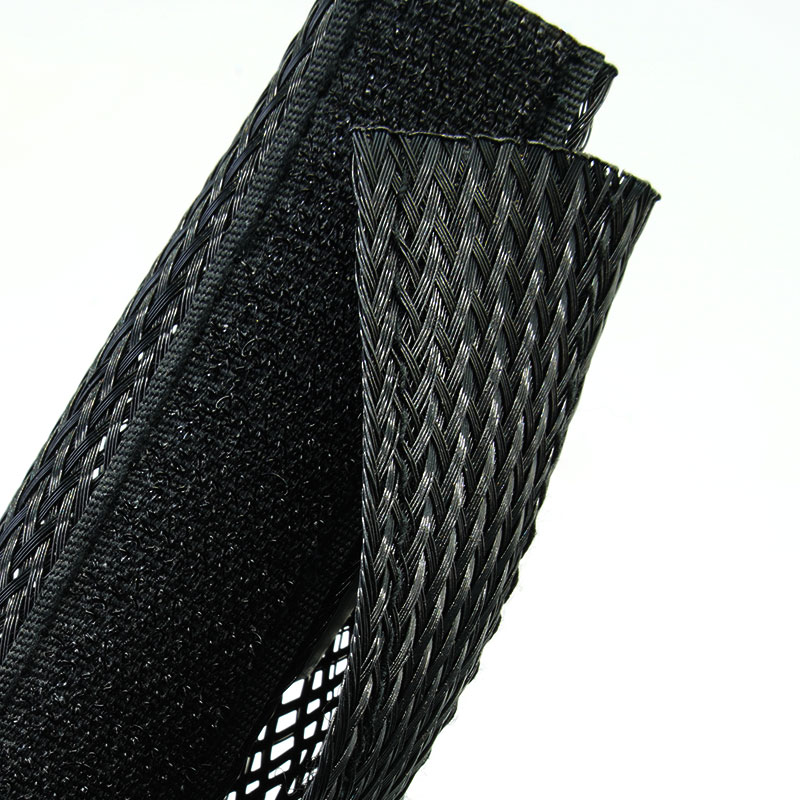

1. Khóa dán toàn thân
Cung cấp khả năng lắp đặt nhanh chóng từ bên hông và mở lại nhiều lần.
2. Cấu trúc bện linh hoạt
Phù hợp với các tuyến đường cong và các nhóm cáp không đều.
3. Gói dịch vụ có thể mở rộng
Cho phép lắp đặt vừa vặn trong phạm vi đường kính xác định.
4. Bảo vệ chống mài mòn
Giúp giảm ma sát giữa vỏ cáp và khung, tấm ốp cũng như bề mặt thiết bị.
5. Nâng cấp thân thiện với đầu nối
Lắp đặt sau khi đã gắn các đầu nối và phích cắm.
6. Các nhánh dễ tiếp cận
Cho phép cáp đi vào hoặc đi ra tại các điểm được chọn dọc theo đường quấn.
7. Cung cấp OEM theo yêu cầu
Có sẵn các đường kính, chiều dài, màu sắc và bao bì tùy chỉnh theo từng dự án.
| Vật liệu bọc | Sợi đơn PET |
| Chất liệu khóa dán | Nylon |
| Sự thi công | Khăn quấn bện có thể mở được |
| Đóng cửa | Dải khóa dán |
| Nhiệt độ làm việc | -40°C đến +125°C |
| Điểm nóng chảy | 240±10°C |
| Tính dễ cháy | UL94 V2 |
| Khả năng chống mài mòn | Trung bình |
| Màu tiêu chuẩn | Đen |
| Chứng nhận | RoHS, REACH |
| Dụng cụ cắt | Lưỡi dao hoặc dao nóng |
Thông số kỹ thuật
Mã số linh kiện | Chiều rộng phẳng (mm) | ID (mm) | Độ rộng lan tỏa (mm) | Chiều rộng của khóa dán (mm) | Đóng gói Chiều dài (m/cuộn) |
|
VBW-PVT-013-BK | 13 | Φ10 | 40±6 | 10 | 25 |
VBW-PVT-019-BK | 19 | Φ15 | 65±7 | 20 | 25 |
VBW-PVT-025-BK | 25 | Φ18 | 75±7 | 20 | 25 |
VBW-PVT-032-BK | 32 | Φ23 | 90±7 | 20 | 25 |
VBW-PVT-040-BK | 40 | Φ25 | 100±8 | 20 | 25 |
VBW-PVT-051-BK | 51 | Φ30 | 115±10 | 20 | 25 |
VBW-PVT-064-BK | 64 | Φ42 | 150±15 | 20 | 25 |
| VBW-PVT-075-BK | 75 | Φ52 | 170±20 | 20 | 25 |
| | | | | 25 |
| | | | | 25 |
| | | | | 25 |
| | Φ86 | | | 25 |
Ứng dụng điển hình
Máy trạm và thiết bị văn phòng
Kết hợp các dây dẫn nguồn, dữ liệu và thiết bị ngoại vi riêng lẻ một cách dễ dàng khi thay thế.
Thiết bị điều khiển công nghiệp
Bảo vệ dây dẫn cảm biến và điều khiển đã được đấu nối, đồng thời rút ngắn khoảng cách tiếp cận để khắc phục sự cố.
Robot và tự động hóa
Tổ chức các nhóm cáp mềm, nơi các linh kiện được bảo trì hoặc thay thế định kỳ.
Nâng cấp nội thất ô tô
Bọc các bó dây phụ kiện và dây điện áp thấp mà không cần tháo các đầu nối đã lắp đặt.
Hệ thống âm thanh, video và sự kiện
Tạo ra các bó cáp có thể tái sử dụng cho các hệ thống được lắp ráp và tháo dỡ nhiều lần.
Đo kích thước bó cáp tại điểm nhỏ nhất và lớn nhất, sau đó bao gồm cả các đầu nối cồng kềnh và vị trí các nhánh. Chọn chiều rộng sao cho khi đóng lại sẽ tạo được độ bám dính tốt của khóa dán mà không làm nén cáp. Nêu rõ tần suất uốn cong, nguồn gây mài mòn, nhiệt độ và số chu kỳ mở cần thiết để có thể lựa chọn loại bện và khóa dán phù hợp với ứng dụng.
Có thể tùy chỉnh
• Chiều rộng và phạm vi bó cáp — Được thiết kế phù hợp với nhóm cáp đã lắp đặt thực tế và phần chồng chéo của hộp đấu nối.
• Chiều dài cắt và hoàn thiện đầu mút — Các mảnh đã được chuẩn bị sẵn cho các trạm làm việc, máy móc hoặc trạm lắp ráp.
• Cấu hình khóa cài — Có thể xem lại chiều rộng, màu sắc và vị trí của khóa dán.
• Ghi nhãn và đóng gói — Nhãn, mã vạch, bộ dụng cụ, chiều dài cuộn và thùng carton OEM có sẵn theo thỏa thuận.
Tiêu chuẩn VBW-PVT được thiết kế để sắp xếp cáp nói chung và bảo vệ chống mài mòn. Tài liệu về RoHS, REACH và không chứa halogen có thể được cung cấp cho các vật liệu đã được xác nhận. Không nên ghi rõ khả năng chống cháy, chống tia UV, chống thấm nước hoặc cách điện trừ khi điều đó được hỗ trợ bởi cấu trúc đặt hàng chính xác.
• Kiểm tra nguyên liệu thô — Sợi bện và vật liệu làm khóa được kiểm tra so với thông số kỹ thuật sản xuất.
• Kiểm tra độ bám dính của khóa dán — Kiểm tra sự thẳng hàng và khả năng giữ chặt của khóa dán.
• Kiểm tra bện và mép – Kiểm soát độ phủ, sợi đứt, mép lỏng và tạp chất.
• Kiểm tra cuối cùng trước khi xuất xưởng — Kích thước, chiều dài, nhãn mác, số lượng và bao bì được xác minh.
01. Có thể lắp đặt nó trên các loại cáp có đầu nối không?
Đúng vậy. Lớp bọc bên hông không cần phải đi qua đầu nối.
02. Có thể mở lại và tái sử dụng phần tay áo không?
Đúng vậy. Nó được thiết kế cho các ứng dụng yêu cầu truy cập cáp nhiều lần.
03. Nó có giống với loại ống tay áo bện có thể mở rộng và khép kín không?
Không. VBW-PVT mở dọc theo chiều dài của nó, giúp việc lắp đặt và bảo trì nâng cấp dễ dàng hơn.
Vui lòng gửi kích thước bó dây, môi trường lắp đặt, tùy chọn đóng gói, chiều dài thành phẩm, số lượng và các tài liệu cần thiết. MJ FLEX sẽ xem xét đơn đăng ký và đề xuất cấu hình mẫu hoặc báo giá phù hợp.
