Tại sao nên chọn ống bọc chống nhiễu ZEM-PZP có khóa dán?
• Đảm bảo an toàn cho các đoạn cáp dài có lớp chắn.
Khóa kéo cung cấp khả năng đóng kín liên tục bằng cơ học, chống lại việc vô tình mở ra trong quá trình sử dụng.
• Nâng cấp hệ thống dây điện hiện có
Lắp đặt kiểu vào từ bên hông giúp tạo thêm một lớp chắn mà không cần tháo phích cắm hoặc làm lại bó dây.
• Bảo trì theo kế hoạch nhanh chóng
Các kỹ thuật viên có thể mở khóa kéo của ống bọc dọc theo đường đi và đóng lại sau khi bảo dưỡng.
• Kiểm soát việc đóng căn chỉnh
Đường may khóa kéo được xác định rõ ràng giúp duy trì hình dạng quấn dây nhất quán dọc theo các đoạn cáp thẳng và cong.

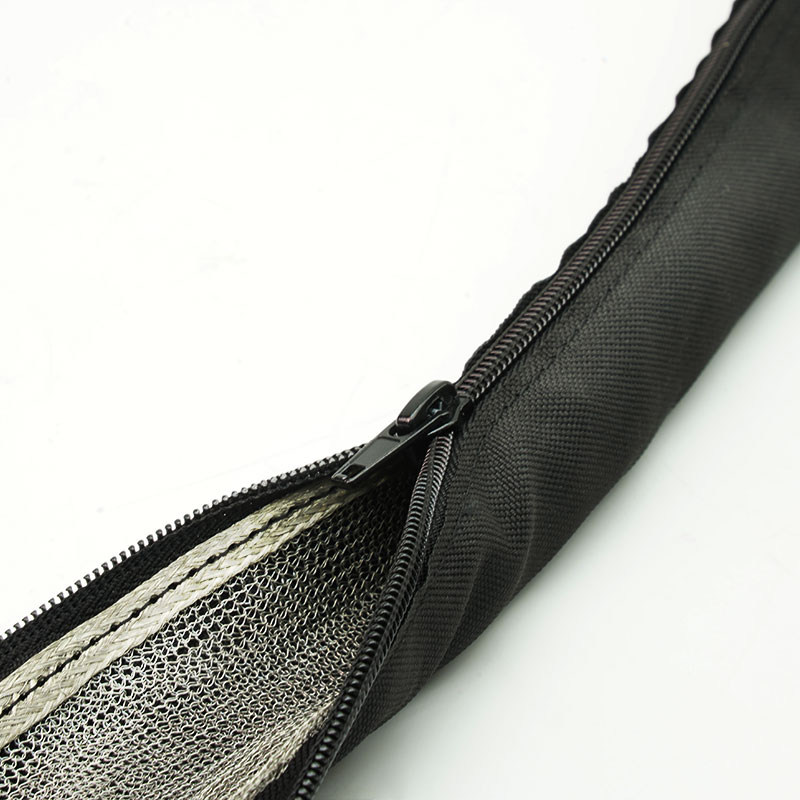

1. Khóa kéo toàn thân
Đảm bảo quá trình đóng mở diễn ra chính xác và ổn định.

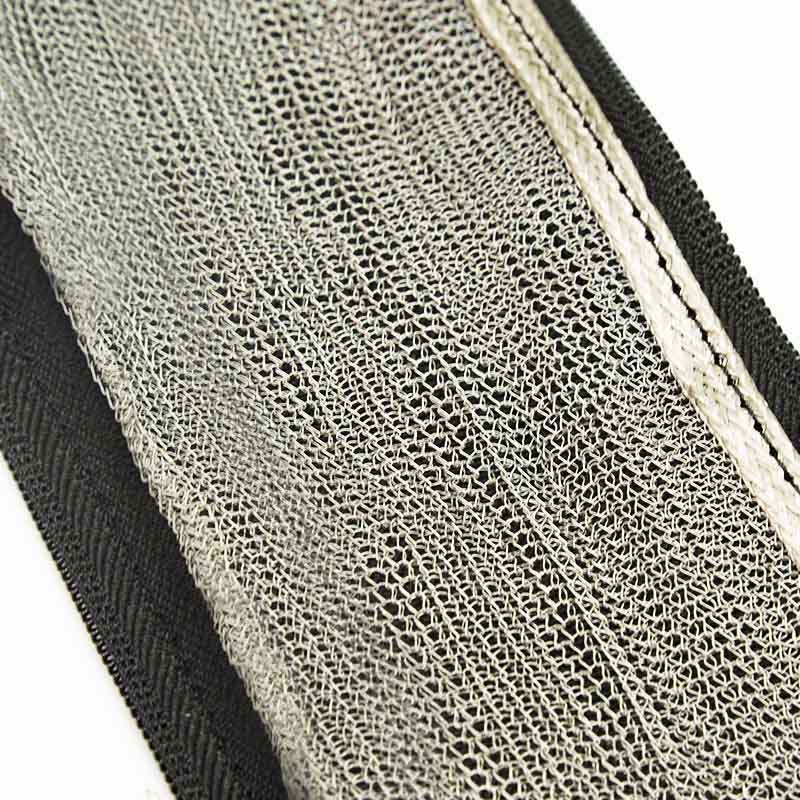

2. Lớp chắn dẫn điện tích hợp
Hỗ trợ kiểm soát nhiễu điện từ (EMI) và nhiễu tần số vô tuyến (RFI) khi được nối đất đúng cách.

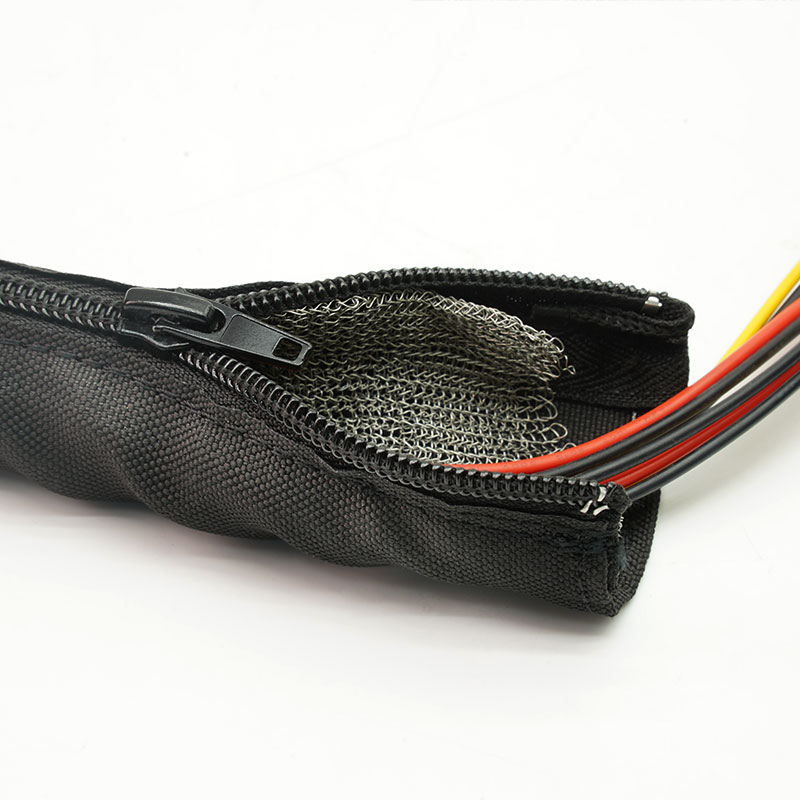

3. Lắp đặt thêm cửa bên hông theo kiểu cải tiến
Dùng để quấn quanh các dây cáp và đầu nối đã hoàn thiện.
4. Đảm bảo dây cáp được sắp xếp gọn gàng.
Giúp sắp xếp các bó dây gọn gàng trong quá trình sử dụng và thao tác thiết bị.
5. Định tuyến linh hoạt
Tuân theo các khúc uốn và sự thay đổi vừa phải về đường kính bó mạch.
6. Cấu trúc có thể sử dụng được
Cho phép kiểm tra định kỳ, thay thế và bổ sung cáp.
7. Bộ khóa kéo tùy chỉnh
Bạn có thể xem xét đường kính, lớp chắn, hướng khóa kéo, chiều dài và bao bì.
| Kết cấu | Tay áo quấn quanh có thể mở được |
| Chất liệu tay áo | Polyester |
| Chất liệu khóa kéo | Nylon |
| Vật liệu lớp chắn | Đồng thiếc |
| Nhiệt độ làm việc | -50℃~+150℃ |
| Tính dễ cháy | Tự dập tắt |
| Hiệu quả che chắn | ≥75 dB (30 MHz-3GHz) theo tiêu chuẩn GB/T 30142-2013. |
| Màu tiêu chuẩn | Đen |
| Tài liệu tuân thủ | RoHS, REACH |
| Dụng cụ cắt | Kéo |
| Định dạng cung cấp | Chiều dài tùy chỉnh |
Thông số kỹ thuật
Mã số linh kiện | ID (mm) | Bó Dia (mm) | Đóng gói Chiều dài |
|
ZEW-PZP-015-BK | 15 | 10~15 | Chiều dài tùy chỉnh |
ZEW-PZP-020-BK | 20 | 16~20 | Chiều dài tùy chỉnh |
| 30 | 21~30 | Chiều dài tùy chỉnh |
| 40 | 31~40 | Chiều dài tùy chỉnh |
| 50 | 41~50 | Chiều dài tùy chỉnh |
| ZEW-PZP-060-BK | 60 | 51~60 | Chiều dài tùy chỉnh |
Ứng dụng điển hình
Máy móc công nghiệp
Bảo vệ các bó dây điều khiển và tín hiệu gần động cơ, bộ truyền động và thiết bị chuyển mạch.
Thiết bị dữ liệu và truyền thông
Bao gồm các nhóm cáp cần được che chắn và có thể di chuyển, bổ sung hoặc thay đổi trong tương lai.
Robot và hệ thống tự động
Bảo vệ hệ thống dây dẫn phản hồi và điều khiển đồng thời hỗ trợ bảo trì theo kế hoạch.
Các cơ sở phát sóng và thử nghiệm
Tạo ra các khung dệt được che chắn có thể tái sử dụng cho các hệ thống được cấu hình lại định kỳ.
thiết bị điện tử phụ trợ của xe
Việc nâng cấp hệ thống bảo trì giúp tăng cường phạm vi phủ sóng cho các đường dây truyền thông và tín hiệu điện áp thấp dễ tiếp cận.
Đo toàn bộ bó dây, bao gồm cả đầu nối, nhánh và đường kính cục bộ tối đa. Xác định dải tần số mục tiêu, yêu cầu che chắn, điểm nối đất, hướng khóa kéo, tần số mở, điều kiện uốn cong và môi trường. Để đủ khoảng trống sao cho khóa kéo đóng lại mà không làm nén cáp hoặc tạo tải trọng ngang quá mức lên đường nối.
Có thể tùy chỉnh
Kích thước ống bọc và lớp chắn - Phù hợp với bó dây, độ linh hoạt và mục tiêu EMC.
Cấu hình khóa kéo - Có thể tùy chỉnh hướng kéo, loại khóa kéo, màu sắc và cấu trúc đầu khóa.
Chiều dài hoàn thiện - Các cụm chi tiết được cắt theo yêu cầu riêng cho khu vực máy móc hoặc bộ dây cáp.
Nhãn và bao bì - Mã vạch, mã nhận dạng dự án, bộ dụng cụ và thùng carton OEM đều có sẵn.
Lớp dẫn điện chính xác, khóa kéo, chỉ khâu và vật liệu bên ngoài phải được bao gồm trong bất kỳ đánh giá hiệu suất nào. Tài liệu RoHS và REACH có thể có sẵn cho các vật liệu đã được xác nhận. Hiệu quả che chắn và xếp hạng nhiệt độ yêu cầu các điều kiện thử nghiệm được xác định. VEW-PZP tiêu chuẩn không chống thấm nước hoặc cách điện.
Kiểm tra vật liệu chắn - Xác định đặc tính lớp dẫn điện và tình trạng bề mặt được kiểm tra.
Kiểm tra hoạt động của khóa kéo - Hành trình của khóa kéo, sự thẳng hàng và độ chắc chắn của đầu khóa được kiểm tra.
Sự lắp ráp và tính liên tục hoàn thiện - Kích thước và các kiểm tra điện đã được thống nhất hoàn tất trên các chi tiết đã hoàn thiện.
Xác nhận đơn hàng - Hướng đặt hàng, nhãn mác, số lượng và bao bì đã được xác nhận.
01. Tại sao nên chọn khóa kéo thay vì khóa dán?
Khóa kéo cung cấp khả năng đóng mở cơ học chắc chắn hơn cho các thao tác kéo dài và xử lý; khóa dán thường nhanh hơn cho việc truy cập thường xuyên.

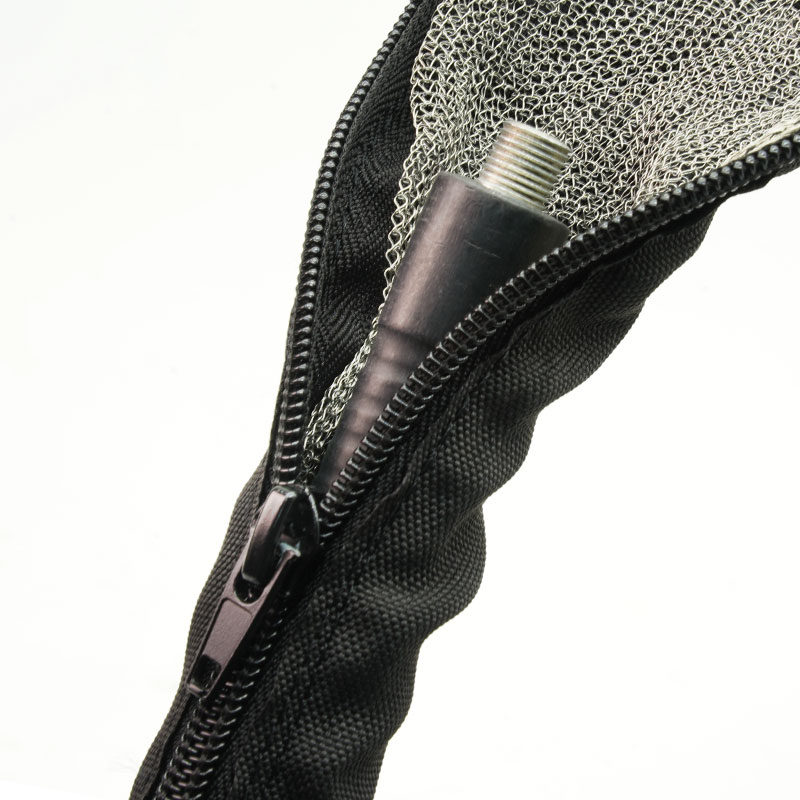

02. Có thể lắp đặt nó lên trên các đầu nối không?
Nó được lắp đặt từ bên cạnh, vì vậy ống bọc không cần phải đi qua đầu nối.
03. Khóa kéo có làm gián đoạn khả năng chắn sóng không?
Thiết kế vỏ bọc ảnh hưởng đến tính liên tục. Cần xác nhận sự chồng lấp dẫn điện và bố trí nối đất để đảm bảo hiệu suất yêu cầu.
Vui lòng cung cấp phạm vi đường kính cáp, phạm vi tần số mục tiêu, phương pháp nối đất, môi trường lắp đặt, chiều dài và số lượng thành phẩm. MJ FLEX sẽ xem xét cấu hình và đề xuất mẫu hoặc báo giá phù hợp.
