Tại sao nên chọn ống bọc bện bằng đồng mạ thiếc MBS-TC?
• Kiểm soát nhiễu điện từ
Lớp bện dẫn điện giúp giảm nhiễu bức xạ đi vào hoặc ra khỏi cụm cáp khi được nối đất và đấu nối đúng cách.
• Tạo đường dẫn nối đất có điện trở thấp
Lớp bện kim loại hỗ trợ liên kết lớp chắn giữa các đoạn cáp, đầu nối và vỏ bọc nối đất.
• Bảo vệ đồng trong môi trường khắc nghiệt.
Lớp mạ thiếc mang lại khả năng chống oxy hóa bề mặt tốt hơn so với đồng trần và hỗ trợ kết nối đáng tin cậy.
• Che chắn các tuyến cáp không đều
Ống bện giãn nở dễ dàng uốn cong và thay đổi đường kính hơn so với ống dẫn kim loại cứng.

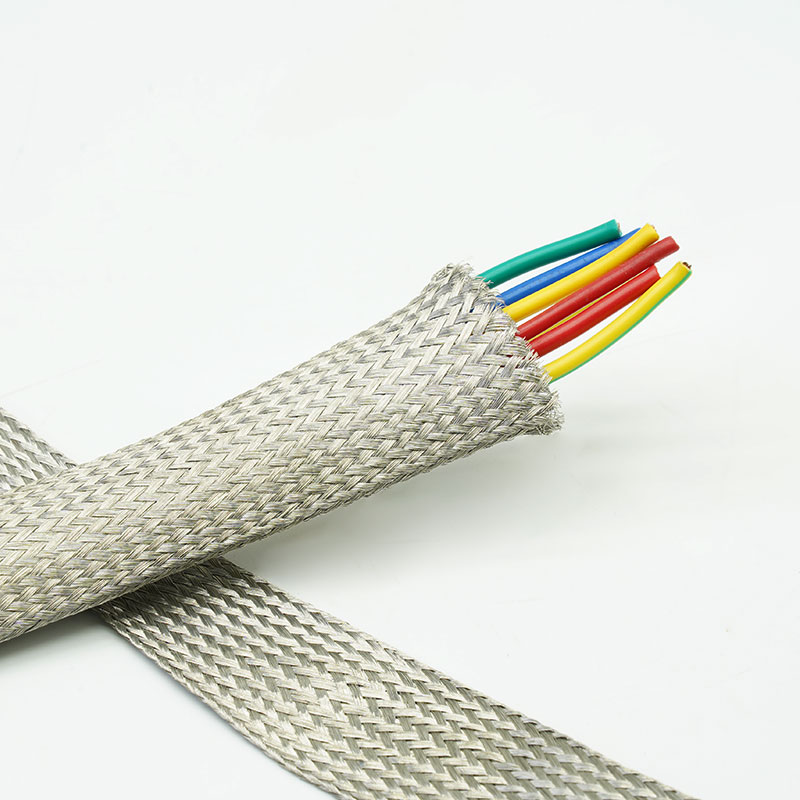

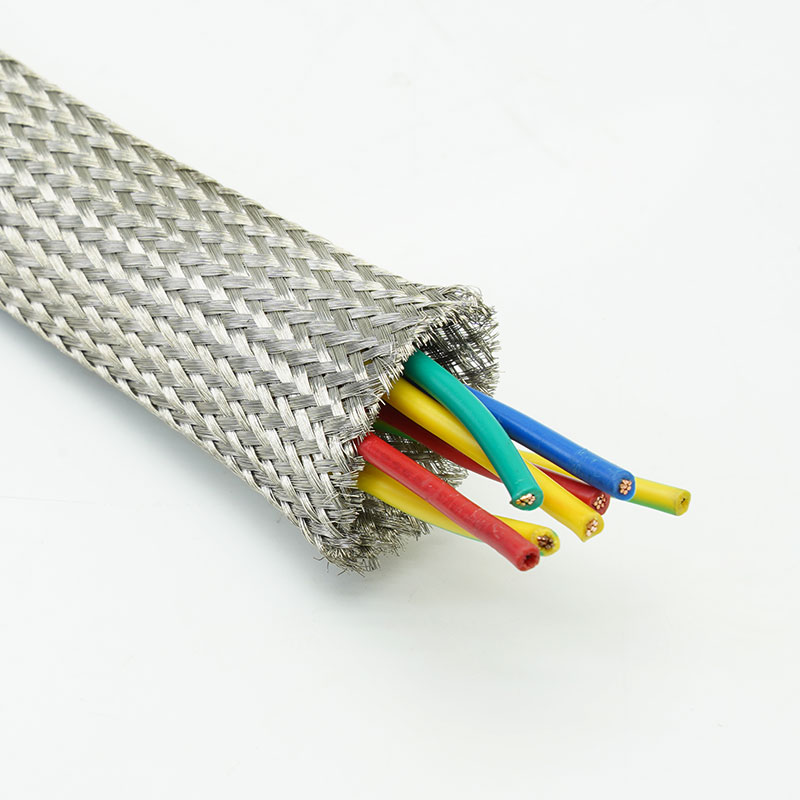

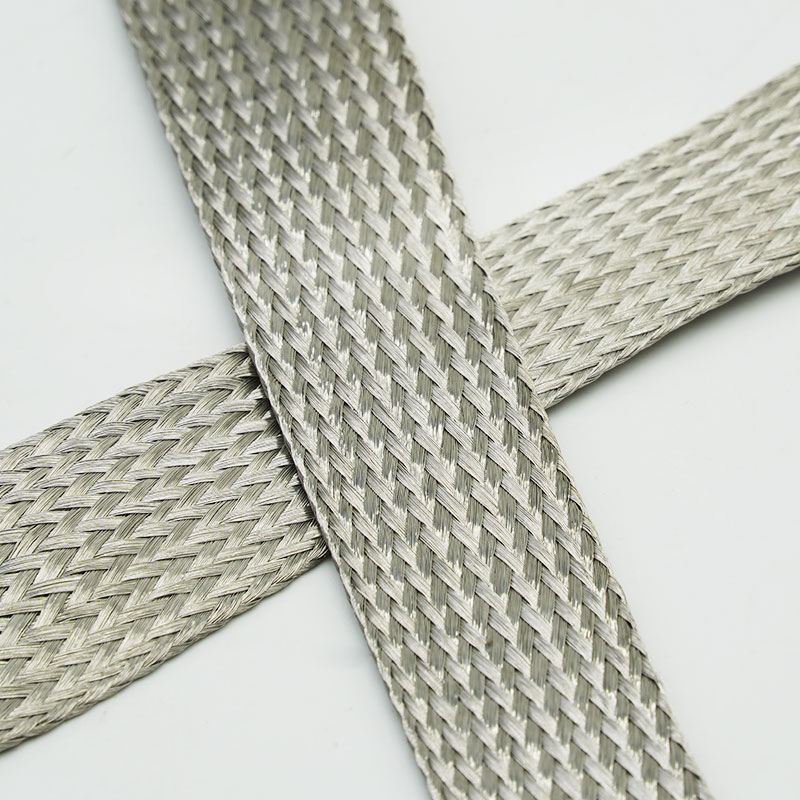

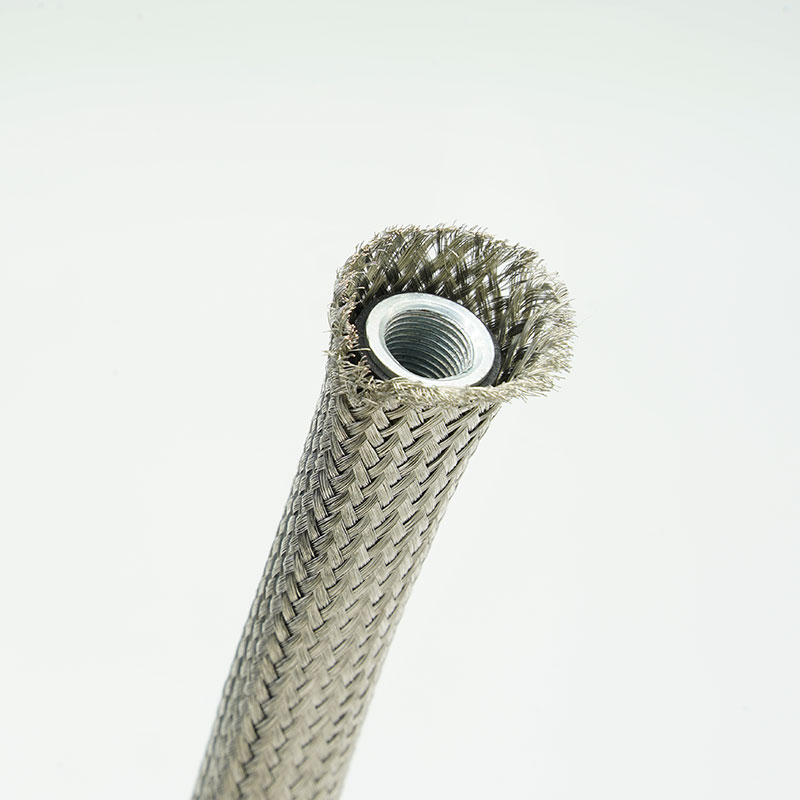

1. Cấu tạo bằng dây đồng mạ thiếc
Kết hợp tính dẫn điện của đồng với bề mặt mạ thiếc bảo vệ.
2. Cấu trúc bện có thể mở rộng
Phù hợp với một phạm vi đường kính cáp và dây dẫn nhất định.
3. Lớp chắn nhiễu điện từ và nhiễu tần số vô tuyến
Cung cấp lớp phủ dẫn điện cho các thiết kế kiểm soát nhiễu.
4. Hiệu suất định tuyến linh hoạt
Thích ứng với các khúc cua, nhánh cây và hình dạng dây đai không đều.
5. Khả năng nối đất và liên kết
Hỗ trợ kết nối dẫn điện với vỏ bọc phía sau, kẹp hoặc vỏ nối đất.
6. Bề mặt đầu cuối có thể hàn
Mạ thiếc tạo điều kiện thuận lợi cho các quy trình hàn và kết nối thông thường.
7. Các cấu hình bện tùy chỉnh
Đường kính dây, phạm vi phủ sóng, kích thước, chiều dài và bao bì có thể được xem xét cho các dự án OEM.
| Vật liệu | Dây đồng mạ thiếc |
| Sự thi công | Dây bện kim loại có thể mở rộng |
| Bảo hiểm Shield | Phạm vi bao phủ bện dành riêng cho dự án |
| Nhiệt độ làm việc | -40℃~+150℃ |
| Điểm nóng chảy | 1084±5℃ |
| Hiệu quả che chắn | ≥75 dB (30 MHz-3GHz) theo tiêu chuẩn GB/T 30142-2013. |
| Màu tiêu chuẩn | Đồng thiếc |
| Tài liệu tuân thủ | RoHS, REACH |
| Dụng cụ cắt | Kéo |
Thông số kỹ thuật
Mã số linh kiện | Chiều rộng phẳng (W) | Phạm vi mở rộng (mm) | Đóng gói Chiều dài (m/cuộn) |
Inch | mm | Min.(I) | Tối đa.(O) |
MBS-TC-003-TC | 1/8” | 3±1 | 1 | 4 | 250 |
MBS-TC-006-TC | 1/4” | 6±1 | 5 | 8 | 200 |
MBS-TC-008-TC | 5/16” | 8±2 | 6 | 12 | 200 |
MBS-TC-010-TC | 3/8” | 10±2 | 7 | 17 | 150 |
MBS-TC-012-TC | 1/2” | 12±2 | 8 | 20 | 100 |
MBS-TC-016-TC | 5/8” | 16±2 | 10 | 23 | 100 |
MBS-TC-020-TC | 3/4” | 20±2 | 13 | 26 | 50 |
| 1” | 25±2 | 18 | 33 | 50 |
| 1-1/4” | 32±2 | 20 | 50 | 50 |
| 1-1/2” | 38±2 | 30 | 60 | 50 |
| 1-3/4” | 45±2 | 35 | 75 | 25 |
| 2” | 50±2 | 40 | 80 | 25 |
● Lưu ý: Phạm vi mở rộng mô tả khả năng hình học, chứ không phải điểm vận hành liên tục tối ưu. Việc chọn phạm vi mở rộng gần mức tối đa sẽ làm tăng kích thước lỗ bện, giảm diện tích bao phủ và rút ngắn chiều dài khi lắp đặt.
Ứng dụng điển hình
Cáp điều khiển và tự động hóa công nghiệp
Giảm nhiễu xung quanh các bộ truyền động động cơ, cảm biến và tín hiệu điều khiển đồng thời hỗ trợ liên kết vỏ thiết bị.
Hệ thống điện ô tô và xe điện
Bổ sung lớp chắn linh hoạt xung quanh các dây dẫn tín hiệu, truyền thông và phụ trợ điện áp thấp gần các nguồn gây nhiễu điện.
Robot và hệ thống servo
Bảo vệ các dây cáp phản hồi và điều khiển được bố trí gần động cơ, bộ truyền động và thiết bị chuyển mạch.
Thiết bị liên lạc và dữ liệu
Giúp kiểm soát nhiễu bức xạ trên các đường kết nối yêu cầu sự liên tục của lớp chắn dẫn điện.
Dây nối đất và cụm nối đất
Cung cấp một loại dây bện dẫn điện linh hoạt để tạo các liên kết nối đất tùy chỉnh và kết nối vỏ thiết bị.
Xác định phạm vi đường kính cáp, độ phủ bện cần thiết khi lắp đặt, dải tần số và hiệu suất che chắn mục tiêu ở cấp hệ thống. Đồng thời chỉ định các điều kiện uốn cong và gấp khúc, yêu cầu về dòng điện hoặc liên kết, môi trường, phương pháp đấu nối và hình dạng hình học của đầu nối. Kết quả che chắn phụ thuộc vào toàn bộ cụm lắp ráp, đặc biệt là độ phủ, các mối nối, tiếp đất và đấu nối 360 độ; chỉ riêng lớp vỏ bọc không quyết định hiệu suất EMC cuối cùng.
Có thể tùy chỉnh
Đường kính danh nghĩa và độ giãn nở - Kích thước được tính toán phù hợp với cáp, đầu nối và yêu cầu phạm vi phủ sóng thực tế sau khi lắp đặt.
Cấu tạo dây và bện - Đường kính dây, số lượng sợi dẫn và mật độ bện có thể được đánh giá.
Chiều dài thành phẩm - Các mảnh cắt hoặc các cụm lắp ráp hoàn chỉnh có sẵn sau khi xem xét bản vẽ.
Hỗ trợ đấu nối và đóng gói - Các tùy chọn có thể bao gồm bấm đầu cáp, hàn, dán nhãn, cuộn dây, bộ dụng cụ và bao bì OEM.
Các thông tin về vật liệu như RoHS và REACH có thể được cung cấp cho cấu trúc đã được xác nhận. Hiệu quả che chắn, điện trở DC, khả năng chịu dòng điện, hiệu suất chống ăn mòn và giới hạn nhiệt độ phải dựa trên các phương pháp thử nghiệm đã được thống nhất và cấu hình chính xác được cung cấp. Việc tuân thủ EMC cuối cùng phải được xác minh trên cụm cáp hoặc thiết bị của khách hàng.
Kiểm soát nguồn gốc vật liệu - Dây đồng và bề mặt mạ thiếc được kiểm tra so với thông số kỹ thuật đã được phê duyệt.
Kiểm tra cấu trúc bện dây - Theo dõi tình trạng dây, các sợi bị đứt, độ đồng đều của lớp phủ và các sợi bị đứt.
Kiểm tra kích thước - Kích thước danh nghĩa, độ giãn nở và chiều dài thành phẩm được kiểm tra.
Kiểm tra điện và kiểm tra chất lượng - Có thể thỏa thuận kiểm tra điện trở hoặc độ dẫn điện, sau đó là xác minh nhãn và bao bì.
01. Ống bọc nên được nối đất như thế nào?
Sử dụng điện trở đầu cuối có trở kháng thấp phù hợp với dải tần số, lý tưởng nhất là có tiếp xúc vòng quanh với đầu nối hoặc vỏ thiết bị.
02. Liệu lớp vỏ bọc có giá trị hiệu quả chắn bảo vệ cố định không?
Không phải lúc nào cũng vậy. Hiệu suất thay đổi tùy thuộc vào độ phủ của bện, đường kính khi lắp đặt, tần số và chất lượng đầu nối.
03.Tại sao nên sử dụng đồng mạ thiếc thay vì đồng trần?
Mạ thiếc giúp cải thiện khả năng chống oxy hóa bề mặt và khả năng hàn, đồng thời vẫn duy trì được tính dẫn điện của đồng.
Vui lòng cung cấp phạm vi đường kính cáp, mục tiêu vùng phủ sóng đã lắp đặt, dải tần số, phương pháp nối đất, môi trường, chiều dài hoàn thiện và số lượng hàng năm. MJ FLEX sẽ xem xét cấu trúc lớp chắn và đề xuất cấu hình mẫu hoặc báo giá.
