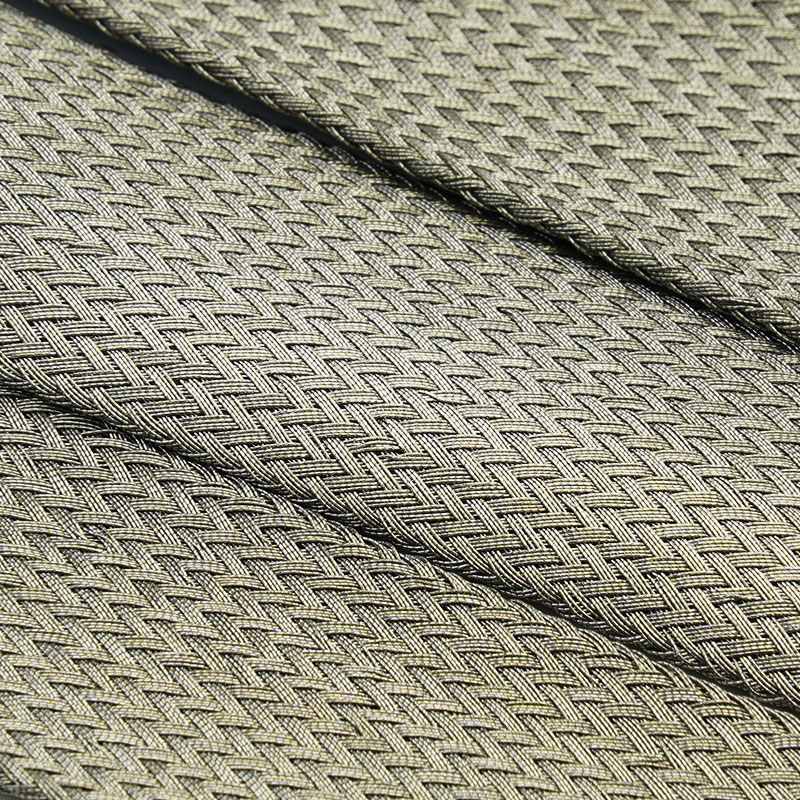

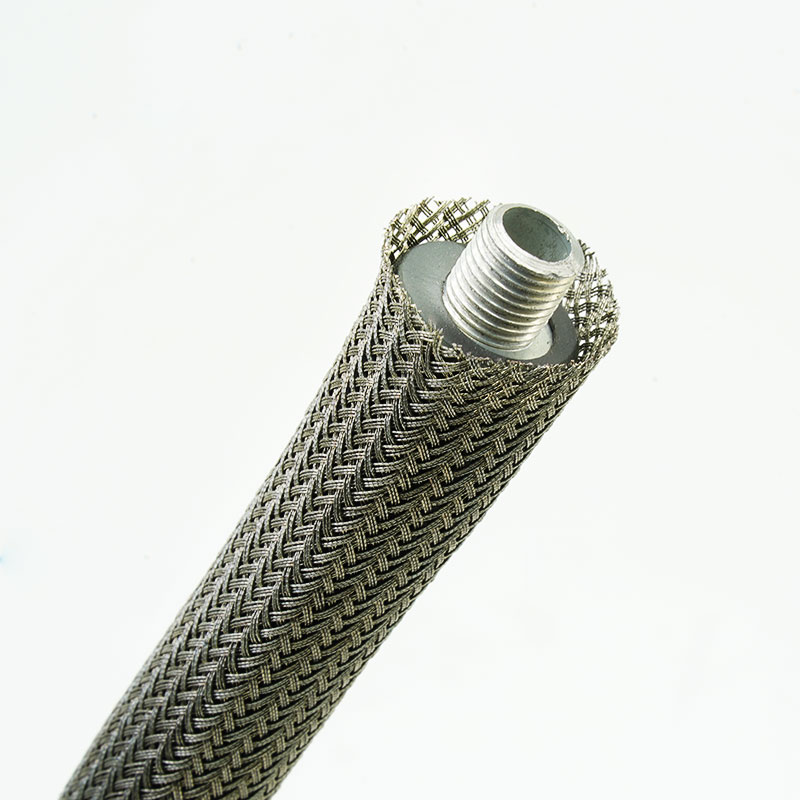

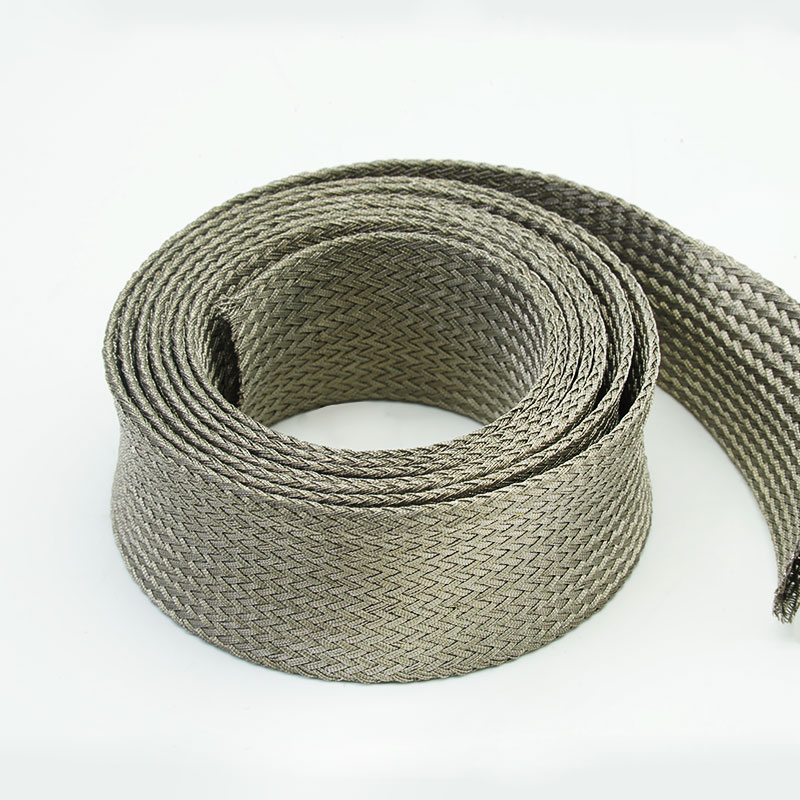

Tại sao nên chọn ống bọc bện bằng lá đồng MBS-CFW?
• Giảm trọng lượng và kích thước của tấm chắn.
Các sợi dẫn điện dạng lá kim loại tạo nên một loại dây bện nhẹ, lý tưởng cho các cụm thiết bị điện tử nhỏ gọn và thiết bị di động.

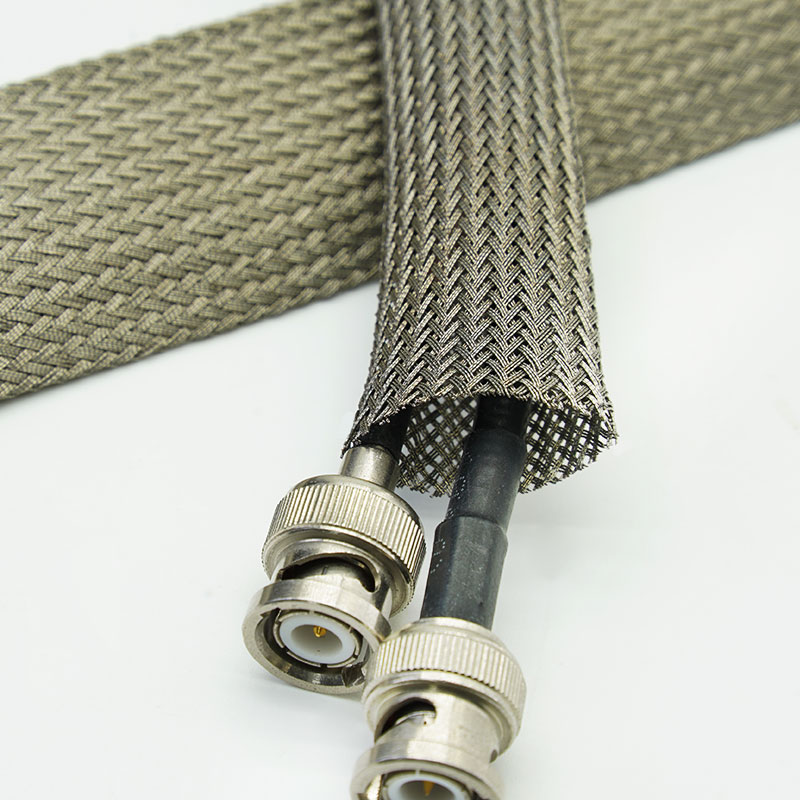

• Bảo vệ hệ thống dây tín hiệu nhạy cảm
Ống bọc mềm dẻo này tạo ra lớp phủ dẫn điện mà không gây ra độ cứng như dây bện kim loại nặng.

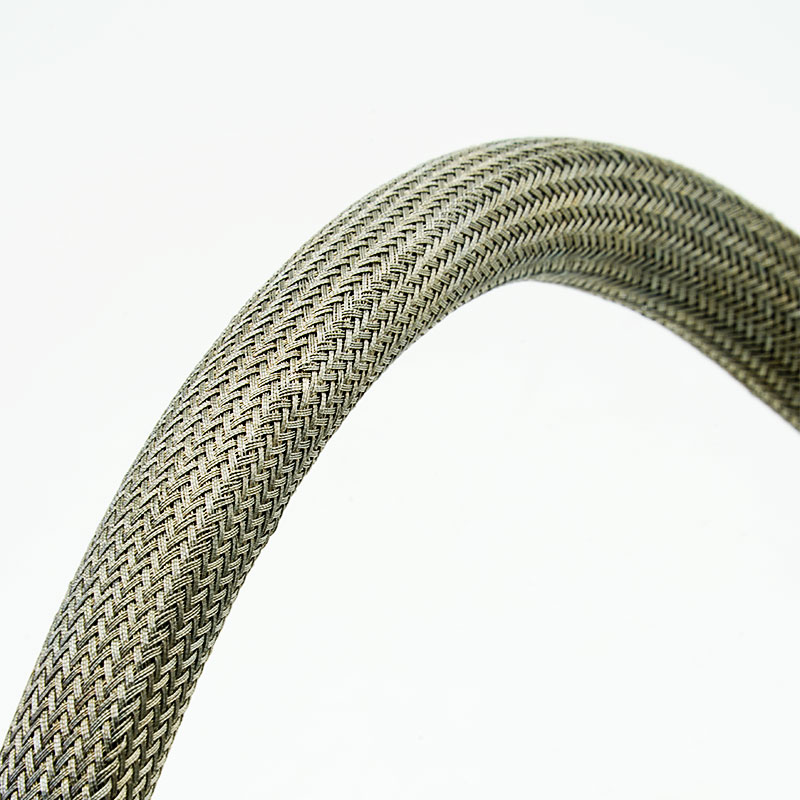

• Lộ trình đi qua không gian hạn chế
Cấu trúc có thể mở rộng giúp ôm sát các khúc uốn và hình dạng bó dây thay đổi trong thiết bị được bố trí dày đặc.
• Hỗ trợ nâng cấp hệ thống EMC.
Ống bọc này có thể được lắp đặt trên các cụm cáp dễ tiếp cận và được kết nối với hệ thống nối đất phù hợp.
1. Dây tóc bằng lá đồng dẫn điện
Cung cấp cấu trúc chắn bằng kim loại nhẹ.
2. Cấu trúc bện gọn nhẹ
Thích hợp cho các cụm lắp ráp có trọng lượng và không gian định tuyến bị hạn chế.
3. Cáp có thể mở rộng
Tương thích với nhiều đường kính cáp và bó dây khác nhau.
4. Khả năng xử lý linh hoạt
Đi theo các tuyến đường cong và các nhóm cáp đang di chuyển hoặc có thể bảo trì.
5. Hỗ trợ che chắn nhiễu điện từ (EMI) và nhiễu tần số vô tuyến (RFI).
Giúp kiểm soát nhiễu bức xạ khi được đấu nối đúng cách.
6. Tổ chức bó cáp
Kết hợp nhiều dây dẫn dưới một lớp bảo vệ dẫn điện duy nhất.
7. Tùy chỉnh theo ứng dụng cụ thể
Có thể xem xét đường kính, mật độ bện, cấu trúc sợi, chiều dài và bao bì.
| Vật liệu | Lá đồng mạ thiếc & Sợi đa sợi nylon |
| Sự thi công | Bện nhẹ có thể mở rộng |
| Bảo hiểm Shield | Phạm vi bao phủ bện dành riêng cho dự án |
| Hình thức tiêu chuẩn | tông màu đồng kim loại |
| Nhiệt độ làm việc | -40℃~+125℃ |
| Tính dễ cháy | Tự dập tắt |
| Hiệu quả che chắn | ≥75 dB (30 MHz-3GHz) theo tiêu chuẩn GB/T 30142-2013. |
| Màu tiêu chuẩn | Đồng thiếc |
| Tài liệu tuân thủ | RoHS, REACH |
| Dụng cụ cắt | Kéo |
Thông số kỹ thuật
Mã số linh kiện | Chiều rộng phẳng (W) | Phạm vi mở rộng (mm) | Đóng gói Chiều dài (m/cuộn) |
Inch | mm | Min.(I) | Tối đa.(O) |
MBS-CFW-004-TC | 1/8” | 4 | 3 | 7 | 250 |
MBS-CFW-006-TC | 1/4” | 6 | 4 | 9 | 200 |
MBS-CFW-008-TC | 5/16” | 8 | 6 | 12 | 150 |
MBS-CFW-010-TC | 3/8” | 10 | 7 | 16 | 150 |
MBS-CFW-012-TC | 1/2” | 12 | 8 | 20 | 150 |
MBS-CFW-015-TC | 5/8” | 15 | 10 | 23 | 100 |
MBS-CFW-020-TC | 3/4” | 20 | 13 | 28 | 50 |
| 1” | 25 | 18 | 32 | 50 |
| 1-1/4” | 30 | 30 | 50 | 50 |
| 1-1/2” | 40 | 30 | 60 | 25 |
| 2” | 50 | 40 | 60 | 25 |
● Lưu ý: Phạm vi mở rộng mô tả khả năng hình học, chứ không phải điểm vận hành liên tục tối ưu. Việc chọn phạm vi mở rộng gần mức tối đa sẽ làm tăng kích thước lỗ bện, giảm diện tích bao phủ và rút ngắn chiều dài khi lắp đặt.
Ứng dụng điển hình
Dụng cụ điện tử và thiết bị thử nghiệm
Bảo vệ các dây cáp tín hiệu cấp thấp, nơi cần giảm thiểu trọng lượng và độ cứng của kim loại.
Kết nối thông tin và dữ liệu
Bổ sung lớp phủ dẫn điện xung quanh các bó tín hiệu nhỏ gọn trong các vỏ bọc có không gian hạn chế.
Robot và tự động hóa hạng nhẹ
Bảo vệ hệ thống dây dẫn điều khiển và phản hồi chuyển động trong khi vẫn duy trì được độ linh hoạt của cáp.
Nguyên mẫu thiết bị hàng không vũ trụ và thiết bị di động
Hỗ trợ phát triển dây đai an toàn có trọng lượng nhẹ, tuân thủ theo quy định về vật liệu và sự phù hợp của từng dự án cụ thể.
Thiết bị y tế và phòng thí nghiệm
Giúp tách biệt hệ thống dây tín hiệu nhạy cảm khỏi các nguồn nhiễu điện gần đó; việc tuân thủ các tiêu chuẩn thiết bị cuối cùng vẫn là điều bắt buộc.
Hãy bắt đầu bằng việc xác định phạm vi đường kính cáp, trọng lượng và kích thước tối đa cho phép, độ linh hoạt cần thiết, dải tần số và hiệu suất lắp ráp mục tiêu. Xác nhận độ phủ bện đã lắp đặt, phương pháp nối đất, giao diện đầu nối hoặc vỏ bọc, chu kỳ uốn cong và điều kiện môi trường. Bện lá đồng được lựa chọn chủ yếu vì tính linh hoạt và trọng lượng nhẹ; các ứng dụng cần dòng nối đất cao, điện trở rất thấp hoặc độ bền cơ học tối đa có thể phù hợp hơn với MBS-TC.
Có thể tùy chỉnh
Kích thước và phạm vi phủ sóng - Đường kính và mật độ bện phù hợp với bó cáp đã lắp đặt.
Cấu trúc sợi filament - Có thể đánh giá loại sợi filament dạng lá kim loại và cấu trúc sợi đỡ.
Các đoạn cắt và cụm chi tiết - Chiều dài dự án và việc chuẩn bị đầu cuối theo yêu cầu có thể được thực hiện theo thỏa thuận.
Nhận diện và đóng gói - Nhãn, cuộn, túi, bộ dụng cụ và bao bì nhãn hiệu riêng có thể được tùy chỉnh.
Tài liệu về RoHS, REACH hoặc các tài liệu vật liệu khác có thể được cung cấp cho cấu trúc đã được xác nhận. Hiệu quả che chắn và điện trở chỉ được nêu dựa trên phương pháp và cấu hình mẫu đã được thỏa thuận. Bản thân sản phẩm không chứng nhận cụm cáp cho mục đích sử dụng EMC, hàng không vũ trụ, y tế hoặc các mục đích sử dụng được quy định khác. Khả năng tương thích với việc hàn, bấm đầu cáp và tiếp xúc với môi trường phải được xác nhận.
Kiểm tra dây dẫn điện - Kiểm tra danh tính, hình thức và tình trạng ban đầu của dây dẫn điện.
Kiểm tra chất lượng bện - Độ phủ, độ giãn nở, các sợi bị đứt và độ đồng nhất bề mặt được kiểm tra.
Kiểm tra trọng lượng và kích thước - Kích thước danh nghĩa, chiều dài và các thông số khối lượng đã thỏa thuận được xác minh.
Kiểm tra chức năng trước khi xuất xưởng - Có thể yêu cầu kiểm tra tính liên tục hoặc điện trở cùng với việc xem xét nhãn và bao bì cuối cùng.
01. Dây bện bằng lá đồng khác với dây bện bằng dây đồng mạ thiếc như thế nào?
Cấu trúc lá đồng thường nhẹ hơn và linh hoạt hơn; dây bện đồng mạ thiếc thường được ưa chuộng hơn để liên kết chắc chắn, đấu nối và tạo đường dẫn dòng điện cao hơn.
02. Ống bọc này có thể hàn trực tiếp được không?
Điều này phụ thuộc vào cấu trúc và lớp phủ của sợi quang. Hãy xác nhận quy trình kết thúc dự kiến trước khi lựa chọn.
03.Việc mở rộng có làm giảm phạm vi che chắn không?
Đúng vậy. Khi một sợi dây bện mở rộng ra trên một đường kính lớn hơn, góc phủ và độ phủ quang học của nó có thể thay đổi.
Vui lòng cung cấp phạm vi đường kính cáp, mục tiêu vùng phủ sóng đã lắp đặt, dải tần số, phương pháp nối đất, môi trường, chiều dài hoàn thiện và số lượng hàng năm. MJ FLEX sẽ xem xét cấu trúc lớp chắn và đề xuất cấu hình mẫu hoặc báo giá.
