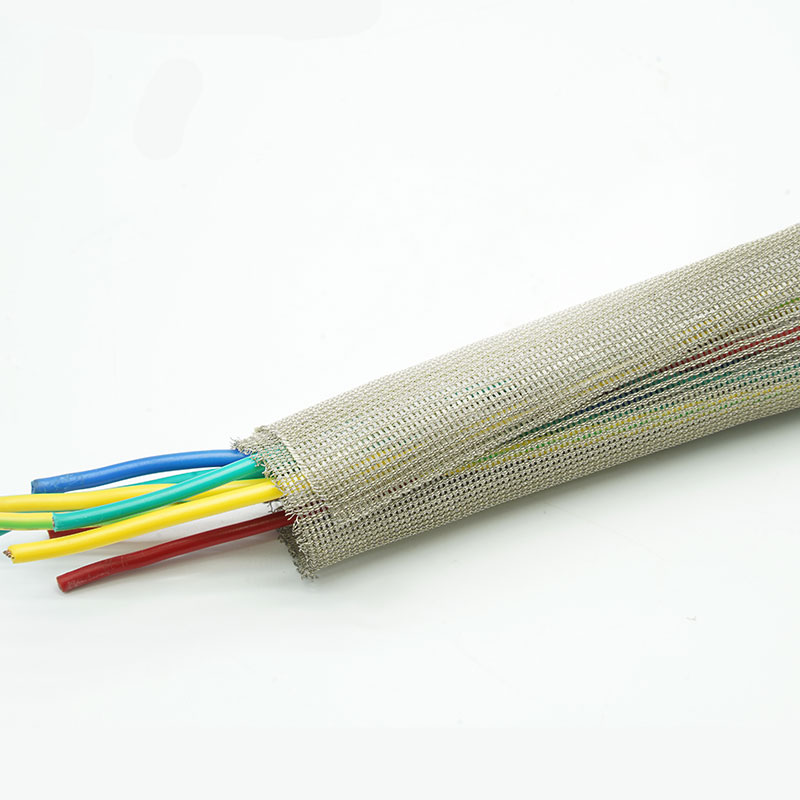

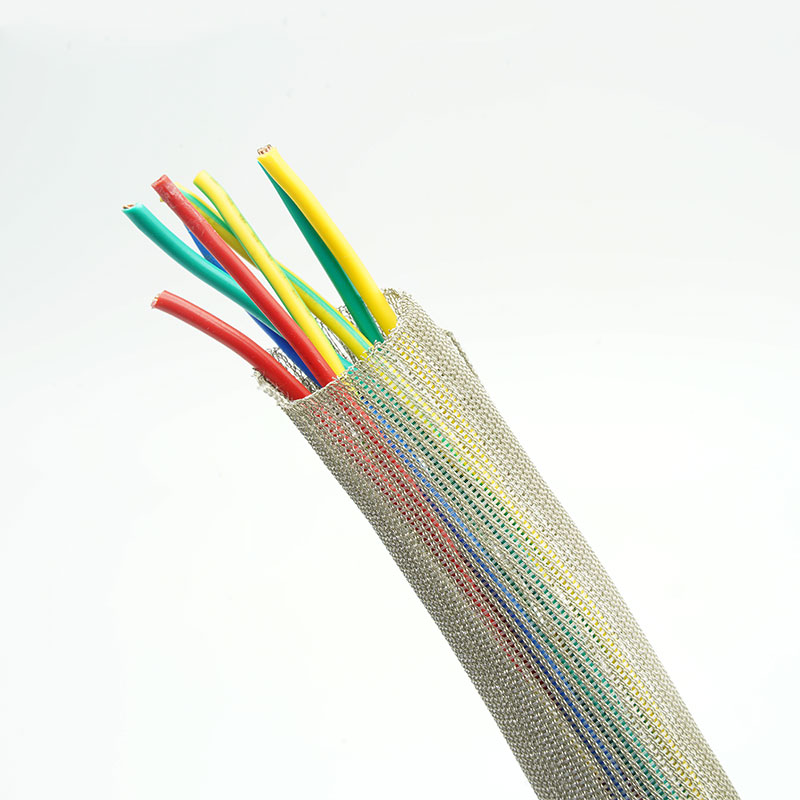

Tại sao nên chọn ống bọc chống nhiễu tự đóng MBS-CFW-S?
• Thêm lớp chắn bảo vệ vào các bộ dây dẫn đã hoàn thiện.
Phương pháp thi công tách rời này được áp dụng xung quanh các đầu cáp, nhánh và đầu nối đã được đấu nối.
• Giảm trọng lượng và khối lượng thừa
Các sợi đồng dạng lá mỏng tạo nên một lớp bện dẫn điện nhẹ, lý tưởng cho các cụm lắp ráp nhỏ gọn.
• Giữ cho dây điện dễ tiếp cận.
Mối nối chồng tự đóng có thể được mở cục bộ để kiểm tra, bổ sung cáp và sửa chữa.
• Duy trì khả năng định tuyến linh hoạt
Bện tóc theo những đường cong và các bó không đều mà không cần ống dẫn kim loại cứng.

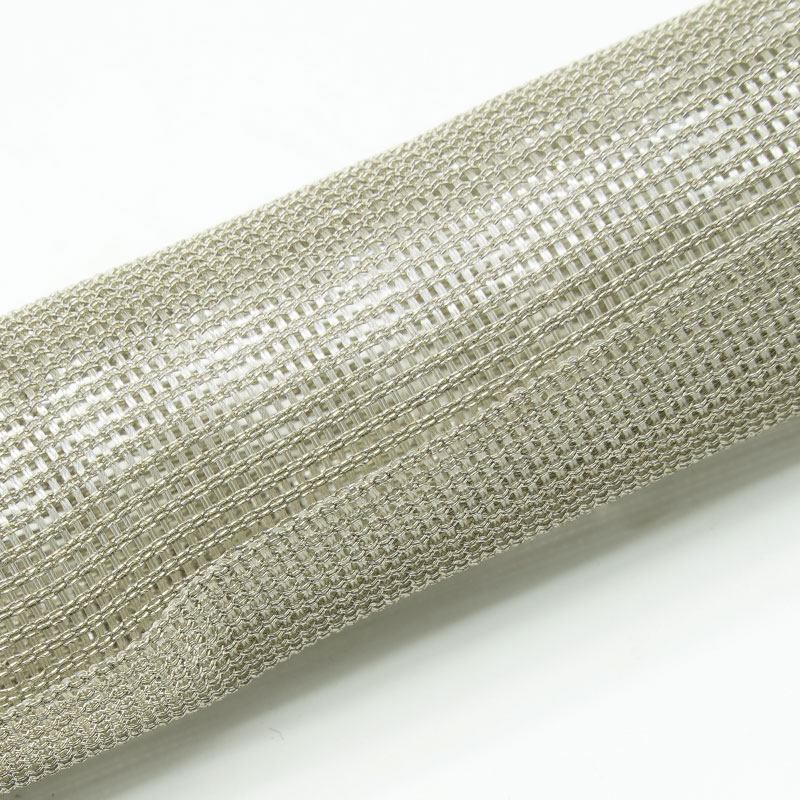

1. Dây tóc bằng lá đồng dẫn điện
Tạo một lớp chắn nhẹ bao quanh các bó cáp.
2. Cấu trúc chia tách tự đóng
Hỗ trợ lắp đặt từ bên hông và tự động bao phủ toàn bộ.
3. Thiết kế dễ dàng nâng cấp
Phù hợp với các bộ dây dẫn hiện có mà không cần tháo đầu nối.
4. Cấu trúc bện linh hoạt
Phù hợp với các đoạn uốn cong và sự thay đổi đường kính bó dây ở mức độ vừa phải.
5. Hỗ trợ che chắn nhiễu điện từ (EMI) và nhiễu tần số vô tuyến (RFI).
Giúp kiểm soát nhiễu bức xạ khi được nối đất và kết thúc đúng cách.
6. Các điểm phân nhánh dễ tiếp cận
Cho phép tạo các lỗ mở cục bộ để dẫn cáp ra ngoài và phục vụ công tác bảo trì.
7. Các cấu hình bện tùy chỉnh
Kích thước, phạm vi phủ sóng, độ chồng lấp, chiều dài và bao bì có thể được xem xét cho các dự án OEM.
| Vật liệu | Lá đồng mạ thiếc & Sợi đa sợi nylon |
| Sự thi công | Bím tóc tự khép |
| Bảo hiểm Shield | Phạm vi bảo hiểm dành riêng cho dự án |
| Hình thức tiêu chuẩn | tông màu đồng kim loại |
| Sự chồng chéo | ≥35% |
| Nhiệt độ làm việc | -40℃~+125℃ |
| Tính dễ cháy | Tự dập tắt |
| Hiệu quả che chắn | ≥75 dB (30 MHz-3GHz) theo tiêu chuẩn GB/T 30142-2013. |
| Màu tiêu chuẩn | Đồng thiếc |
| Tài liệu tuân thủ | RoHS, REACH |
| Dụng cụ cắt | Kéo |
| Định dạng cung cấp | Cuộn hoặc đoạn cắt |
Thông số kỹ thuật
Mã số linh kiện | ID (mm) | OD (mm) | Độ rộng lan tỏa (mm) | Đóng gói Chiều dài (m/cuộn) |
|
MBS-CFW-006-TC-S | 6±2 | 8±2 | 29±3 | 100 |
MBS-CFW-008-TC-S | 8±2 | 10±2 | 40±5 | 100 |
MBS-CFW-010-TC-S | 10±2 | 12±2 | 50±5 | 100 |
| 13±2 | 13±2 | 63±5 | 100 |
| 16±2 | 16±2 | 77±5 | 50 |
| 19±2 | 19±2 | 93±5 | 25 |
| 25±2 | 25±2 | 122±5 | 25 |
| 32±2 | 32±2 | 156±5 | 25 |
| 38±2 | 38±2 | 185±5 | 25 |
Ứng dụng điển hình
Thiết bị điện tử
Bảo vệ hệ thống dây dẫn tín hiệu cấp thấp, nơi cần giảm thiểu trọng lượng và độ cứng của lớp chắn.
Robot và tự động hóa
Bao bọc các dây cáp phản hồi và điều khiển gần động cơ và bộ truyền động trong khi vẫn đảm bảo khả năng tiếp cận để bảo trì.
Thiết bị liên lạc
Bổ sung lớp phủ dẫn điện xung quanh các bó dữ liệu và tín hiệu nhỏ gọn trong các không gian chật hẹp.
Hệ thống điện tử xe hơi
Cải tiến lớp chắn bảo vệ xung quanh các bó dây phụ trợ và dây dẫn tín hiệu gần các nguồn gây nhiễu điện.
Thiết bị y tế và phòng thí nghiệm
Giúp tách biệt các cáp tín hiệu nhạy cảm khỏi nhiễu sóng xung quanh; việc xác nhận tương thích điện từ (EMC) của thiết bị cuối cùng vẫn là điều cần thiết.
Cung cấp đường kính bó dây tối thiểu và tối đa, độ chồng chéo cần thiết, dải tần số mục tiêu và phương pháp nối đất dự định. Đồng thời xác định bán kính uốn cong, chu kỳ uốn, các nhánh, đầu nối và điều kiện môi trường tiếp xúc. Dây bện lá đồng chủ yếu được lựa chọn vì tính linh hoạt và trọng lượng nhẹ; các ứng dụng yêu cầu đường dẫn liên kết chắc chắn, điện trở thấp hơn hoặc khả năng chịu dòng điện cao hơn nên được đánh giá dựa trên tiêu chuẩn MBS-TC-S.
Có thể tùy chỉnh
Kích thước danh nghĩa và độ chồng lấp - Phù hợp với phạm vi gói thực tế và mục tiêu phủ sóng.
Mật độ bện và cấu trúc sợi - Được điều chỉnh để ưu tiên tính linh hoạt, trọng lượng và khả năng chắn sóng.
Cắt theo chiều dài và chuẩn bị cành - Các chi tiết cụ thể theo dự án sẽ được cung cấp sau khi xem xét bản vẽ.
Nhận dạng và đóng gói - Nhãn, cuộn, bộ dụng cụ và bao bì OEM có sẵn theo thỏa thuận.
Các tài liệu RoHS và REACH có thể được cung cấp cho cấu trúc đã được xác nhận. Hiệu quả che chắn, điện trở, nhiệt độ và tuổi thọ uốn cong chỉ được nêu dựa trên phương pháp thử nghiệm và cấu hình mẫu đã được thống nhất. Việc tuân thủ EMC cuối cùng phụ thuộc vào toàn bộ cụm cáp, bao gồm cả phần chồng chéo, mối nối, nối đất và đầu nối.
Kiểm tra nhận dạng sợi đốt - Cấu tạo và tình trạng ban đầu của sợi đốt bằng lá đồng được xác minh.
Kiểm tra bện và chồng chéo - Độ đồng đều của lớp phủ, các sợi bị đứt và khả năng tự đóng kín được theo dõi.
Kiểm tra kích thước - Kích thước danh nghĩa, độ chồng lấp và chiều dài hoàn thiện được kiểm tra.
Việc kiểm tra chức năng - Các bước kiểm tra tính liên tục hoặc khả năng chống chịu có thể được thống nhất trong quá trình xem xét nhãn mác và bao bì cuối cùng.

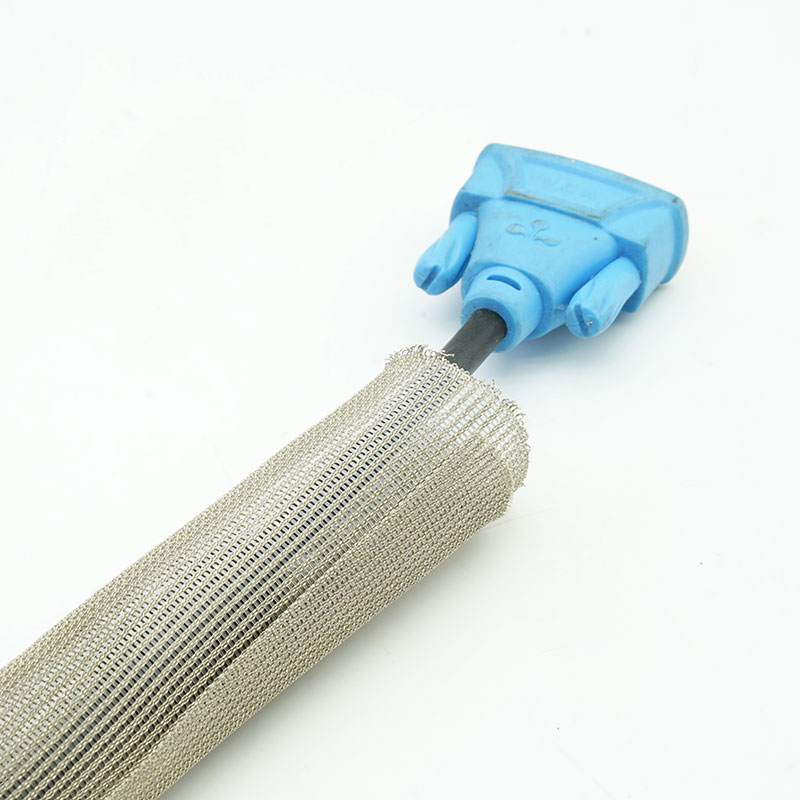

01. Có thể lắp đặt sau khi đã gắn các đầu nối không?
Đúng vậy. Thiết kế chia đôi ôm sát dây đai hiện có từ bên hông.
02. Liệu sự chồng lấp đó có ảnh hưởng đến hiệu suất che chắn không?
Đúng vậy. Sự chồng lấp không đủ hoặc không nhất quán có thể tạo ra các khoảng trống chắn sóng, đặc biệt là ở các khúc uốn và nhánh.
03.Có thể dùng nó như một dây nối đất không?
Về cơ bản, đây là một lớp bọc chắn nhẹ; nên sử dụng cấu trúc bằng đồng mạ thiếc khi cần đường dẫn điện hoặc liên kết chắc chắn.
Vui lòng cung cấp phạm vi đường kính cáp, phạm vi tần số mục tiêu, phương pháp nối đất, môi trường lắp đặt, chiều dài và số lượng thành phẩm. MJ FLEX sẽ xem xét cấu hình và đề xuất mẫu hoặc báo giá phù hợp.
